4.3 Gerätesteuerung - Bedienelemente
Die Gerätesteuerung kann sowohl in einer externen, kabelgebundenen Fernsteuerung,
als auch in der Stromquelle verbaut sein!
Pos. Symbol
1
2
3
4
5
099-005366-EW500
31.07.2014
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Drucktaste, Umschaltung Digitalanzeige, links
Schweißstrom (Soll-, Ist- und Holdwerte)
Materialdicke (Sollwert)
Drahtgeschwindigkeit (Soll-, Ist-, und Holdwerte)
Betriebsstundenzähler
Anwahl weiterer Schweißparameter in tieferen Programmierebenen
Anzeige, 16-stellig
Darstellung der Schweißparameter und Werte
Drucktaste, Umschaltung Digitalanzeige, rechts
Schweißspannung (Soll- / Istwerte)
Motorstrom (Istwert)
JOB-Nummer
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten
Werte der Parameter im Hauptprogramm am Display angezeigt,
Signalleuchte leuchtet.
Status
Anzeige der aktuellen durch die Roboter-Steuerung vorgegebenen Parameter.
2-Takt
2-Takt-Spezial
Pulsschweißen
Standardschweißen
Drucktaste, Modus
Anwahl weiterer Programmebenen
(Modus Program-Steps, Modus Hauptprogram A, JOB-Manager, JOB-Info)
Gerätesteuerung - Bedienelemente
HINWEIS

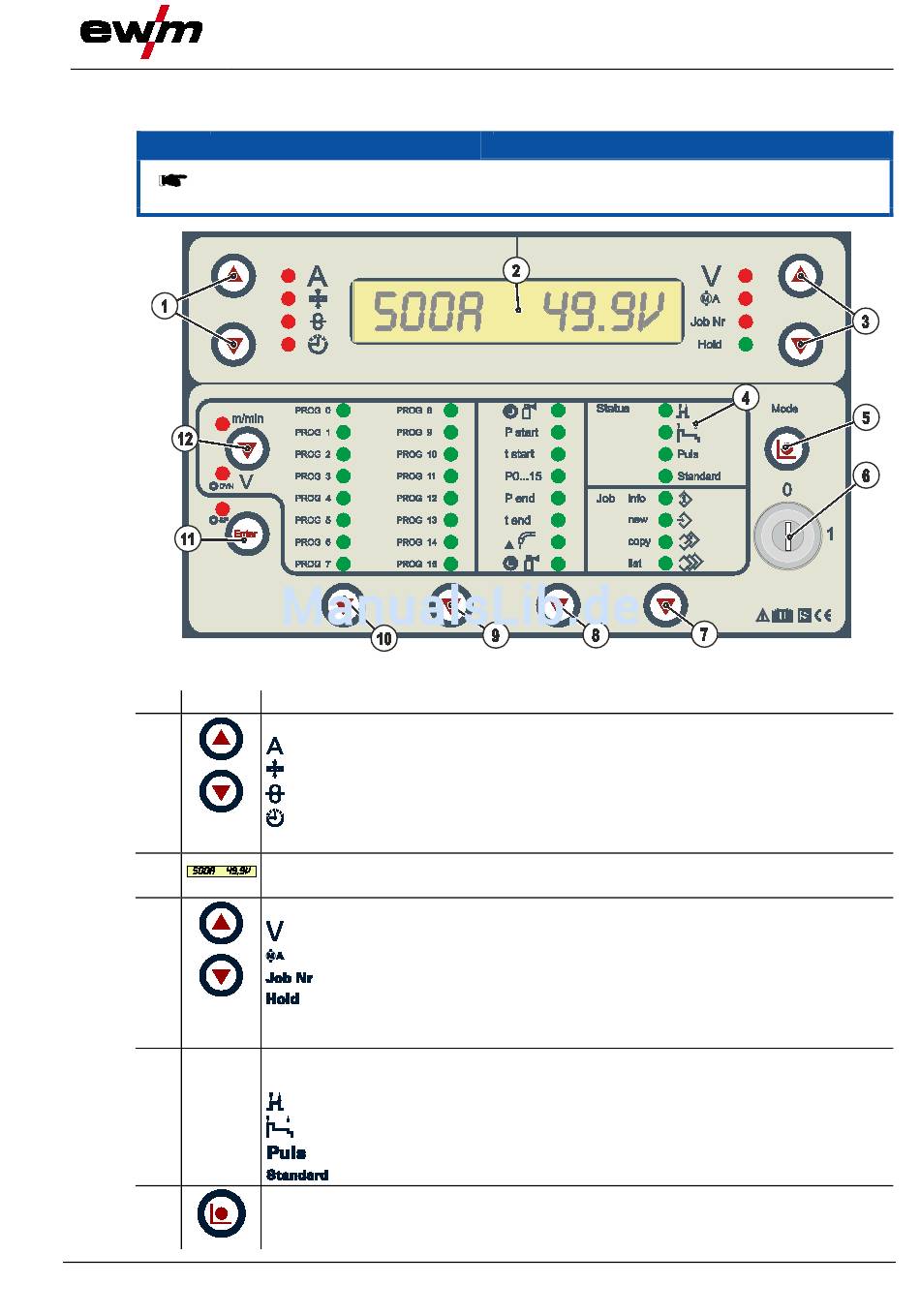

Abbildung 4-3
