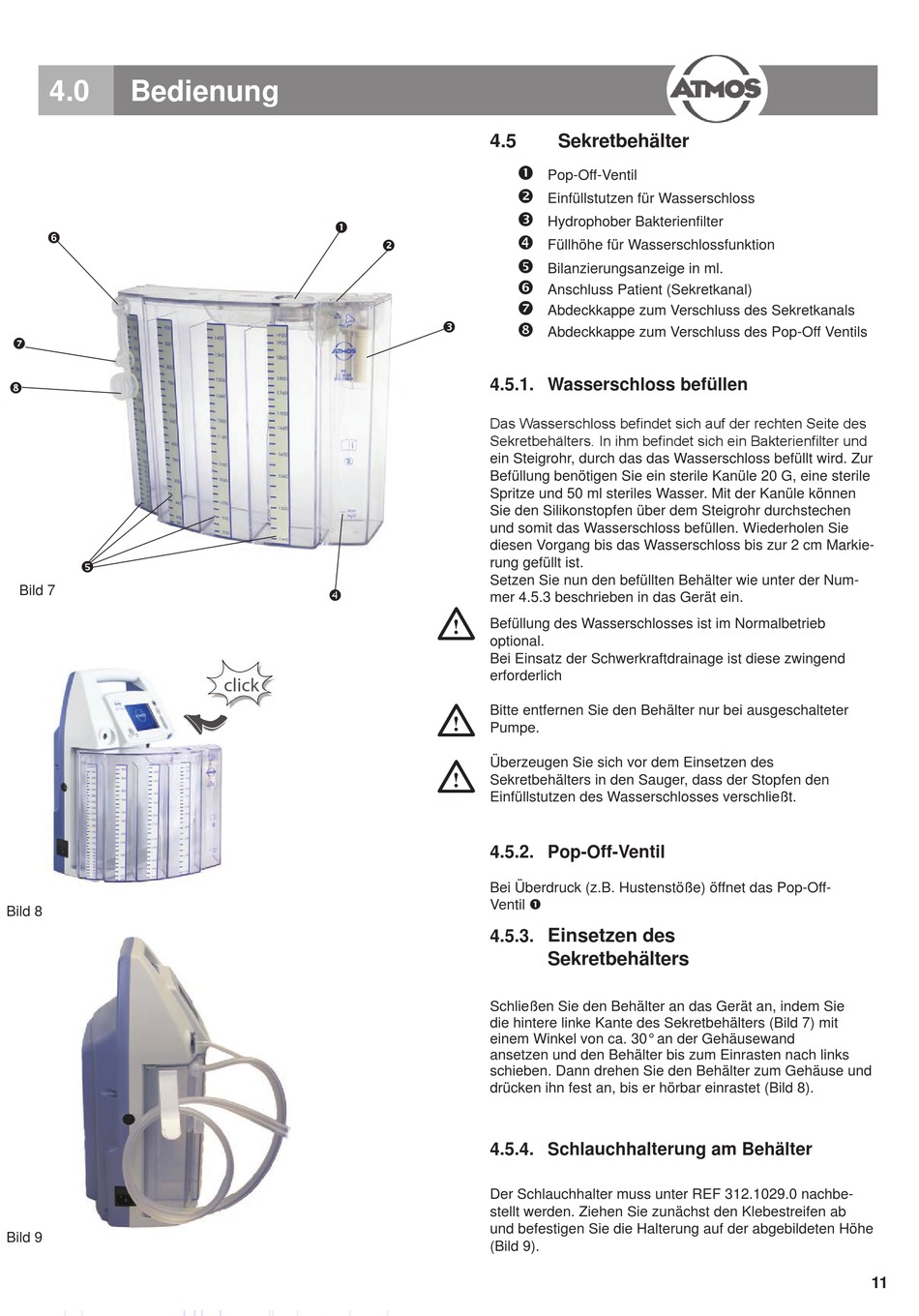

4.0
Bedienung
Bild 7
Bild 8
Bild 9
click
click
click
4.5
Sekretbehälter
Pop-Off-Ventil
Einfüllstutzen für Wasserschloss
Hydrophober Bakterienfilter
Füllhöhe für Wasserschlossfunktion
Bilanzierungsanzeige in ml.
Anschluss Patient (Sekretkanal)
Abdeckkappe zum Verschluss des Sekretkanals
Abdeckkappe zum Verschluss des Pop-Off Ventils
4.5.1. Wasserschloss befüllen
Das Wasserschloss befi ndet sich auf der rechten Seite des
Sekretbehälters. In ihm befi ndet sich ein Bakterienfi lter und
ein Steigrohr, durch das das Wasserschloss befüllt wird. Zur
Befüllung benötigen Sie ein sterile Kanüle 20 G, eine sterile
Spritze und 50 ml steriles Wasser. Mit der Kanüle können
Sie den Silikonstopfen über dem Steigrohr durchstechen
und somit das Wasserschloss befüllen. Wiederholen Sie
diesen Vorgang bis das Wasserschloss bis zur 2 cm Markie-
rung gefüllt ist.
Setzen Sie nun den befüllten Behälter wie unter der Num-
mer 4.5.3 beschrieben in das Gerät ein.
Befüllung des Wasserschlosses ist im Normalbetrieb
!
optional.
Bei Einsatz der Schwerkraftdrainage ist diese zwingend
erforderlich
Bitte entfernen Sie den Behälter nur bei ausgeschalteter
!
Pumpe.
Überzeugen Sie sich vor dem Einsetzen des
!
Sekretbehälters in den Sauger, dass der Stopfen den
Einfüllstutzen des Wasserschlosses verschließt.
4.5.2. Pop-Off-Ventil
Bei Überdruck (z.B. Hustenstöße) öffnet das Pop-Off-
Ventil
Einsetzen des
4.5.3.
Sekretbehälters
Schließen Sie den Behälter an das Gerät an, indem Sie
die hintere linke Kante des Sekretbehälters (Bild 7) mit
einem Winkel von ca. 30° an der Gehäusewand
ansetzen und den Behälter bis zum Einrasten nach links
schieben. Dann drehen Sie den Behälter zum Gehäuse und
drücken ihn fest an, bis er hörbar einrastet (Bild 8).
4.5.4. Schlauchhalterung am Behälter
Der Schlauchhalter muss unter REF 312.1029.0 nachbe-
stellt werden. Ziehen Sie zunächst den Klebestreifen ab
und befestigen Sie die Halterung auf der abgebildeten Höhe
(Bild 9).
11
