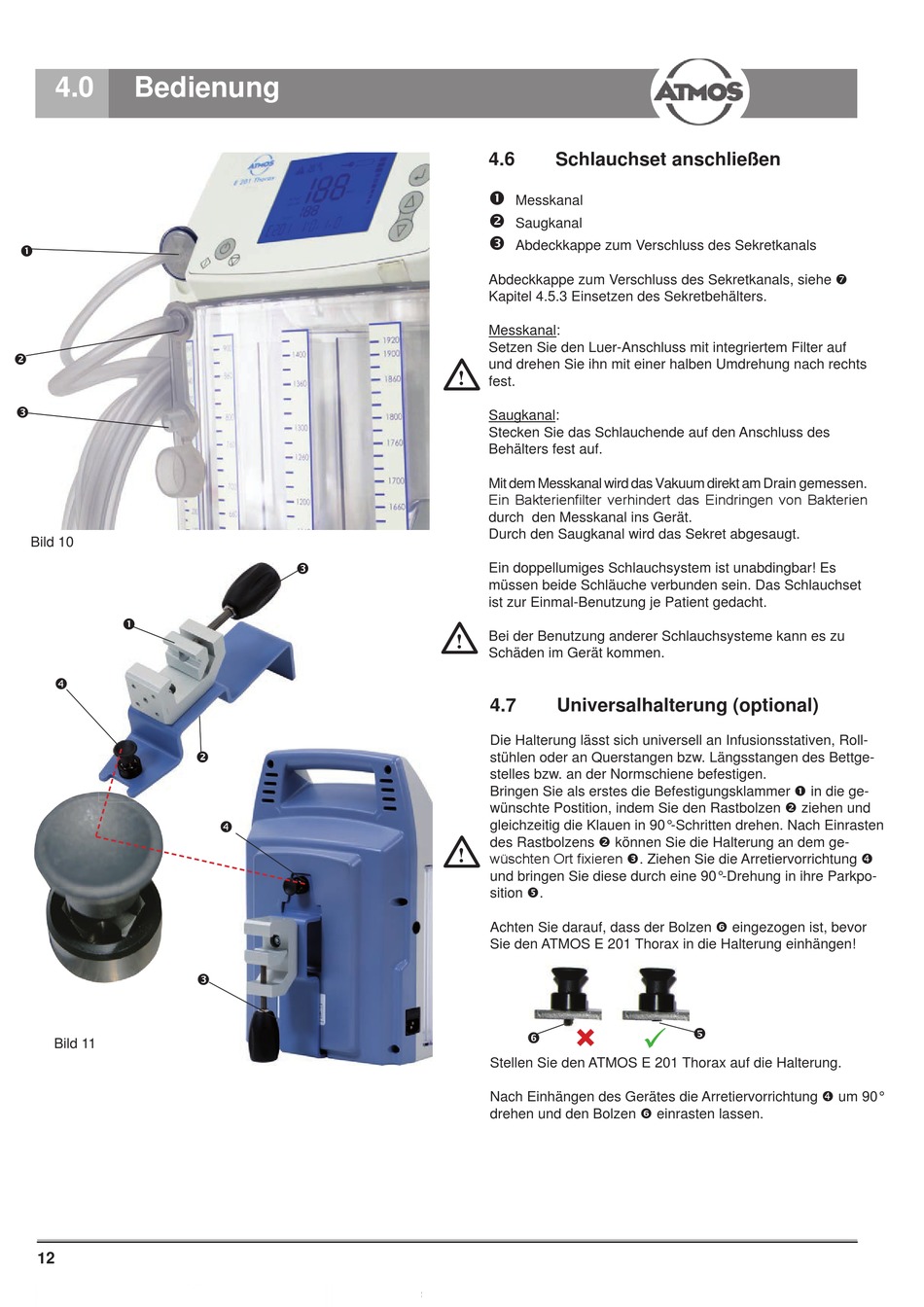

Bedienung
Bild 10
Bild 11
12
4.6
Schlauchset anschließen
Messkanal
Saugkanal
Abdeckkappe zum Verschluss des Sekretkanals
Abdeckkappe zum Verschluss des Sekretkanals, siehe
Kapitel 4.5.3 Einsetzen des Sekretbehälters.
Messkanal:
Setzen Sie den Luer-Anschluss mit integriertem Filter auf
und drehen Sie ihn mit einer halben Umdrehung nach rechts
!
fest.
Saugkanal:
Stecken Sie das Schlauchende auf den Anschluss des
Behälters fest auf.
Mit dem Messkanal wird das Vakuum direkt am Drain gemessen.
Ein Bakterienfi lter verhindert das Eindringen von Bakterien
durch den Messkanal ins Gerät.
Durch den Saugkanal wird das Sekret abgesaugt.
Ein doppellumiges Schlauchsystem ist unabdingbar! Es
müssen beide Schläuche verbunden sein. Das Schlauchset
ist zur Einmal-Benutzung je Patient gedacht.
Bei der Benutzung anderer Schlauchsysteme kann es zu
!
Schäden im Gerät kommen.
4.7
Universalhalterung (optional)
Die Halterung lässt sich universell an Infusionsstativen, Roll-
stühlen oder an Querstangen bzw. Längsstangen des Bettge-
stelles bzw. an der Normschiene befestigen.
Bringen Sie als erstes die Befestigungsklammer in die ge-
wünschte Postition, indem Sie den Rastbolzen ziehen und
gleichzeitig die Klauen in 90°-Schritten drehen. Nach Einrasten
des Rastbolzens können Sie die Halterung an dem ge-
!
wüschten Ort fi xieren . Ziehen Sie die Arretiervorrichtung
und bringen Sie diese durch eine 90°-Drehung in ihre Parkpo-
sition .
Achten Sie darauf, dass der Bolzen eingezogen ist, bevor
Sie den ATMOS E 201 Thorax in die Halterung einhängen!
Stellen Sie den ATMOS E 201 Thorax auf die Halterung.
Nach Einhängen des Gerätes die Arretiervorrichtung um 90°
drehen und den Bolzen einrasten lassen.
