Luftschleiergerät, von der Tiefkühlzelle aus
gesehen (Wand, Korridor und Rückwand weg-
gelassen)
46

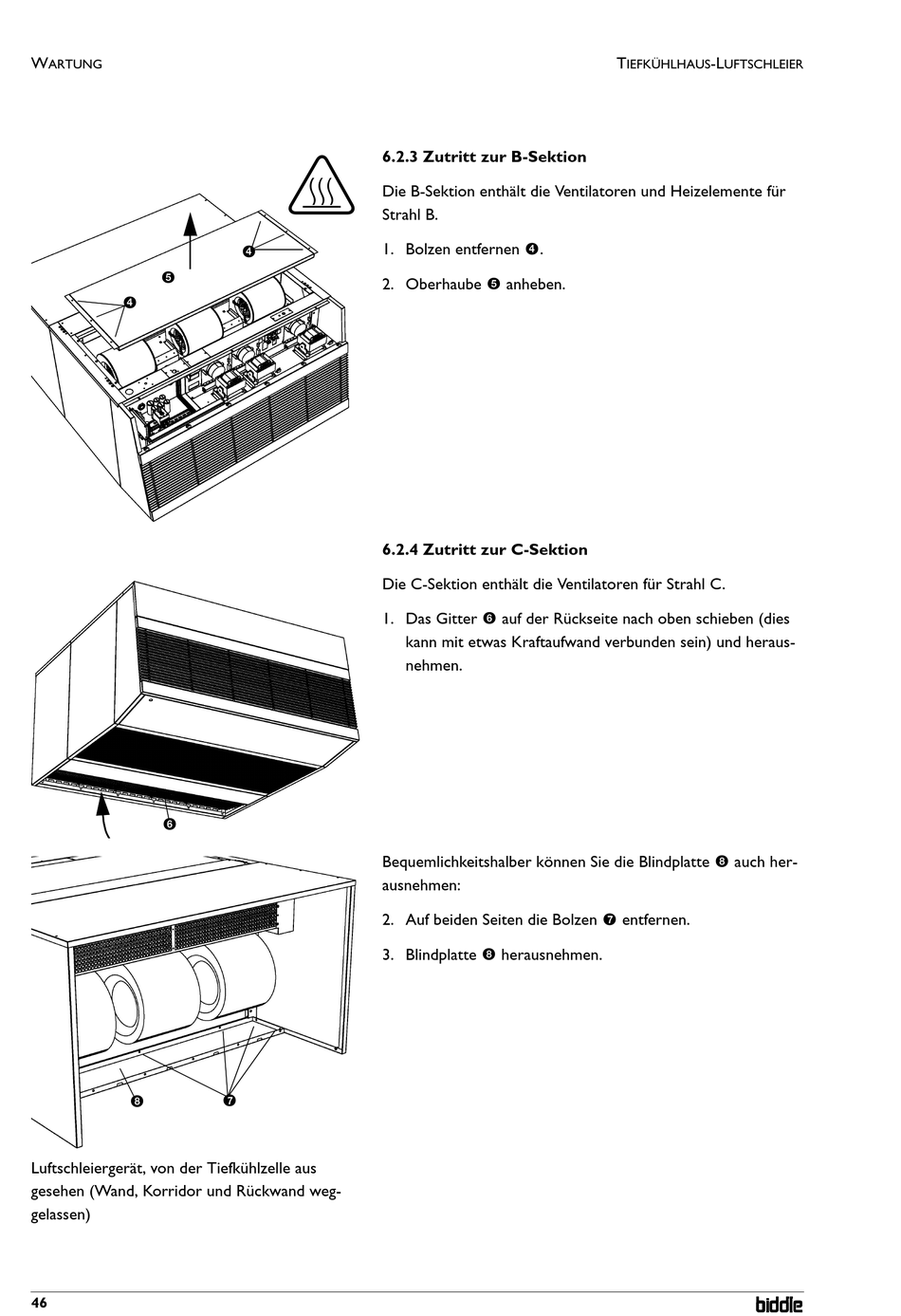

6.2.3 Zutritt zur B-Sektion
ç
Die B-Sektion enthält die Ventilatoren und Heizelemente für
Strahl B.
1. Bolzen entfernen 4.
4
2. Oberhaube 5 anheben.
6.2.4 Zutritt zur C-Sektion
Die C-Sektion enthält die Ventilatoren für Strahl C.
1. Das Gitter 6 auf der Rückseite nach oben schieben (dies
Bequemlichkeitshalber können Sie die Blindplatte 8 auch her-
ausnehmen:
2. Auf beiden Seiten die Bolzen 7 entfernen.
3. Blindplatte 8 herausnehmen.
7
kann mit etwas Kraftaufwand verbunden sein) und heraus-
nehmen.
