I
-, B
-
NSTALLATIONS
ETRIEBS
3.3

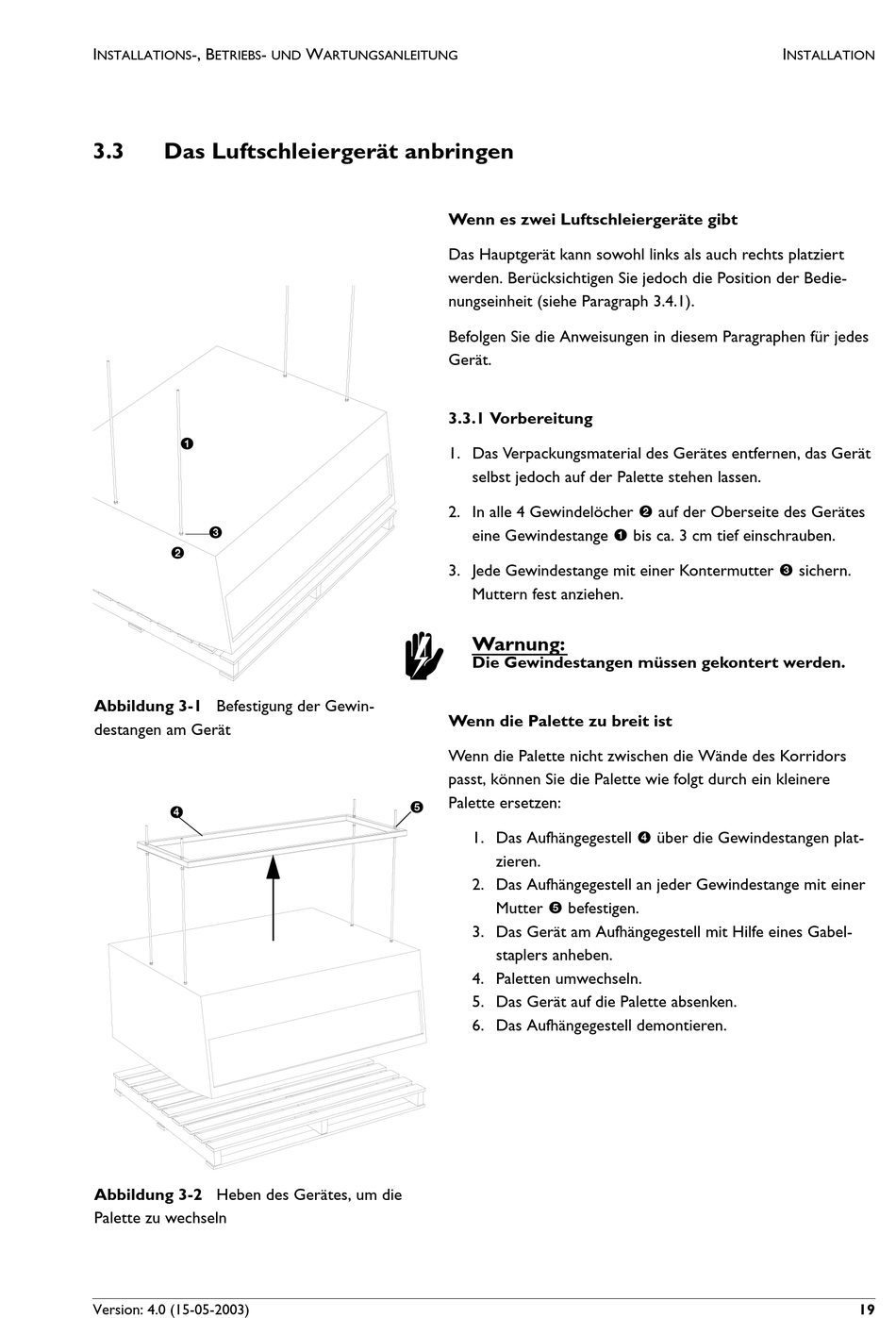

Das Luftschleiergerät anbringen
1
3
2
Abbildung 3-1 Befestigung der Gewin-
destangen am Gerät
4
Abbildung 3-2 Heben des Gerätes, um die
Palette zu wechseln
Version: 4.0 (15-05-2003)
W
UND
ARTUNGSANLEITUNG
w
5
Wenn es zwei Luftschleiergeräte gibt
Das Hauptgerät kann sowohl links als auch rechts platziert
werden. Berücksichtigen Sie jedoch die Position der Bedie-
nungseinheit (siehe Paragraph 3.4.1).
Befolgen Sie die Anweisungen in diesem Paragraphen für jedes
Gerät.
3.3.1 Vorbereitung
1. Das Verpackungsmaterial des Gerätes entfernen, das Gerät
selbst jedoch auf der Palette stehen lassen.
2. In alle 4 Gewindelöcher 2 auf der Oberseite des Gerätes
eine Gewindestange 1 bis ca. 3 cm tief einschrauben.
3. Jede Gewindestange mit einer Kontermutter 3 sichern.
Muttern fest anziehen.
Warnung:
Die Gewindestangen müssen gekontert werden.
Wenn die Palette zu breit ist
Wenn die Palette nicht zwischen die Wände des Korridors
passt, können Sie die Palette wie folgt durch ein kleinere
Palette ersetzen:
1. Das Aufhängegestell 4 über die Gewindestangen plat-
zieren.
2. Das Aufhängegestell an jeder Gewindestange mit einer
Mutter 5 befestigen.
3. Das Gerät am Aufhängegestell mit Hilfe eines Gabel-
staplers anheben.
4. Paletten umwechseln.
5. Das Gerät auf die Palette absenken.
6. Das Aufhängegestell demontieren.
I
NSTALLATION
19
