I
-, B
-
NSTALLATIONS
ETRIEBS
3.4

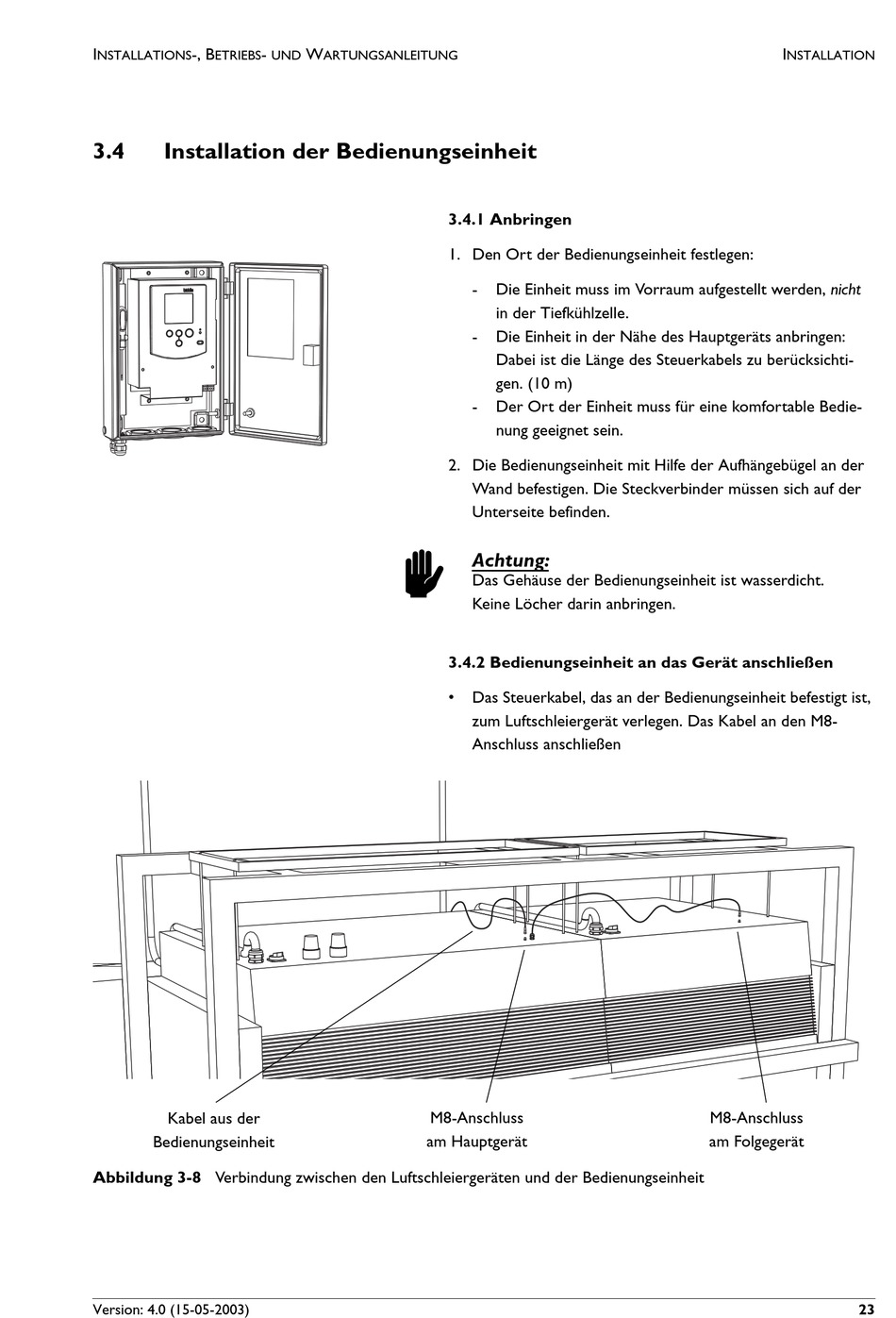

Installation der Bedienungseinheit
Kabel aus der
Bedienungseinheit
Abbildung 3-8 Verbindung zwischen den Luftschleiergeräten und der Bedienungseinheit
Version: 4.0 (15-05-2003)
W
UND
ARTUNGSANLEITUNG
c
M8-Anschluss
am Hauptgerät
3.4.1 Anbringen
1. Den Ort der Bedienungseinheit festlegen:
-
Die Einheit muss im Vorraum aufgestellt werden, nicht
in der Tiefkühlzelle.
-
Die Einheit in der Nähe des Hauptgeräts anbringen:
Dabei ist die Länge des Steuerkabels zu berücksichti-
gen. (10 m)
-
Der Ort der Einheit muss für eine komfortable Bedie-
nung geeignet sein.
2. Die Bedienungseinheit mit Hilfe der Aufhängebügel an der
Wand befestigen. Die Steckverbinder müssen sich auf der
Unterseite befinden.
Achtung:
Das Gehäuse der Bedienungseinheit ist wasserdicht.
Keine Löcher darin anbringen.
3.4.2 Bedienungseinheit an das Gerät anschließen
•
Das Steuerkabel, das an der Bedienungseinheit befestigt ist,
zum Luftschleiergerät verlegen. Das Kabel an den M8-
Anschluss anschließen
I
NSTALLATION
M8-Anschluss
am Folgegerät
23
