Tür ist völlig geschlossen:
Türschalterkontakt ist unterbrochen

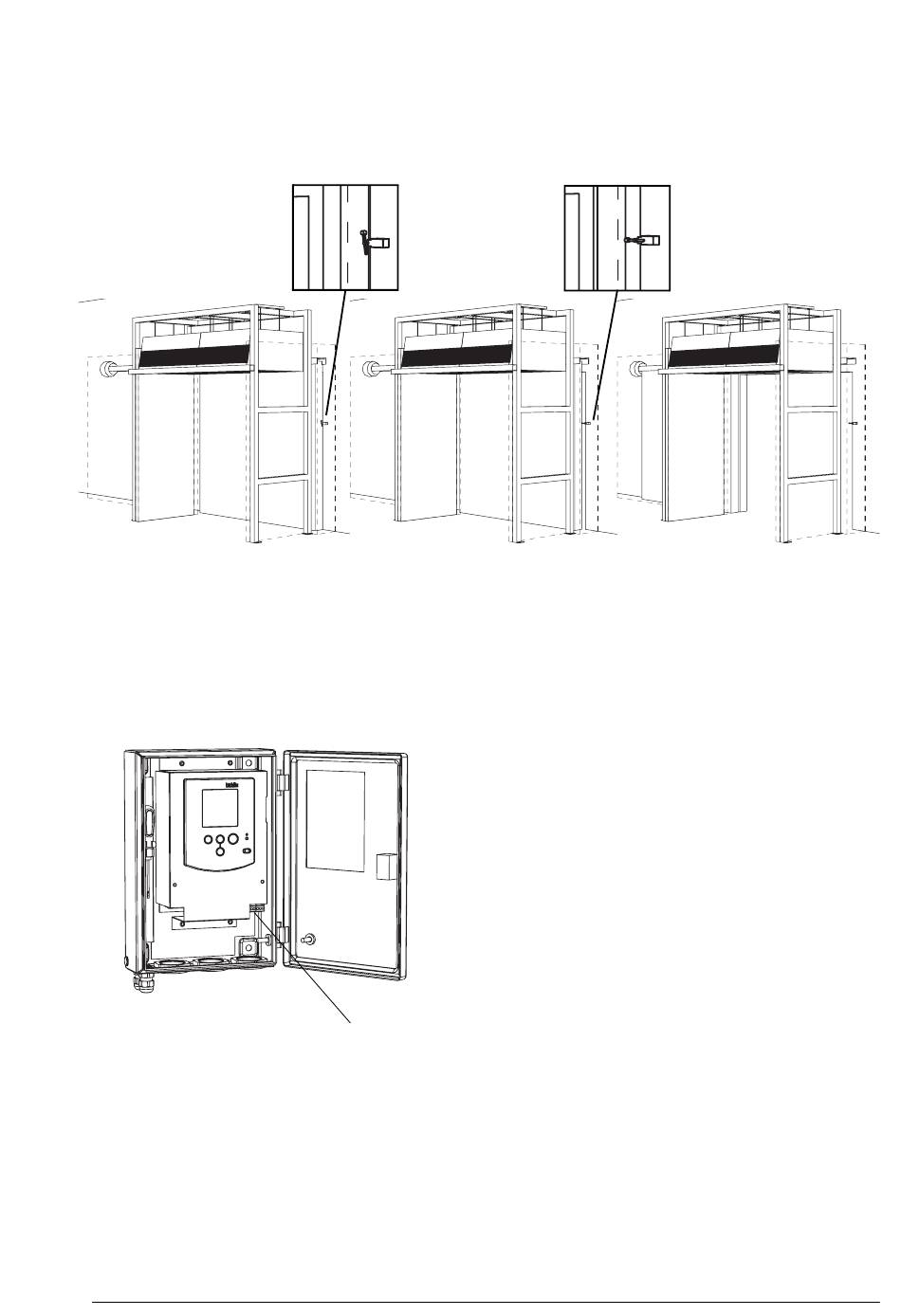

Abbildung 3-9 Funktionsprinzip des Türschalters
Version: 4.0 (15-05-2003)
-
W
UND
ARTUNGSANLEITUNG
Anschluss X426
Tür ist etwas oder völlig geöffnet:
Türschalterkontakt wurde geschlossen
3.5.2 Anschließen
•
Türschalter mit einem zweiadrigen Kabel an die Bedie-
nungseinheit anschließen:
1. Deckel der Bedienungseinheit öffnen.
2. Kabel durch das freie Spannschloss führen.
3. Kabel an zweipoligen Anschluss (X426) anschließen.
4. Spannschloss zum Schutz gegen Wasser und Slaub gut
anziehen.
•
Das andere Kabelende an den Türschalter anschließen.
Dabei sind die Anweisungen des Herstellers zu befolgen.
