I
-, B
-
NSTALLATIONS
ETRIEBS

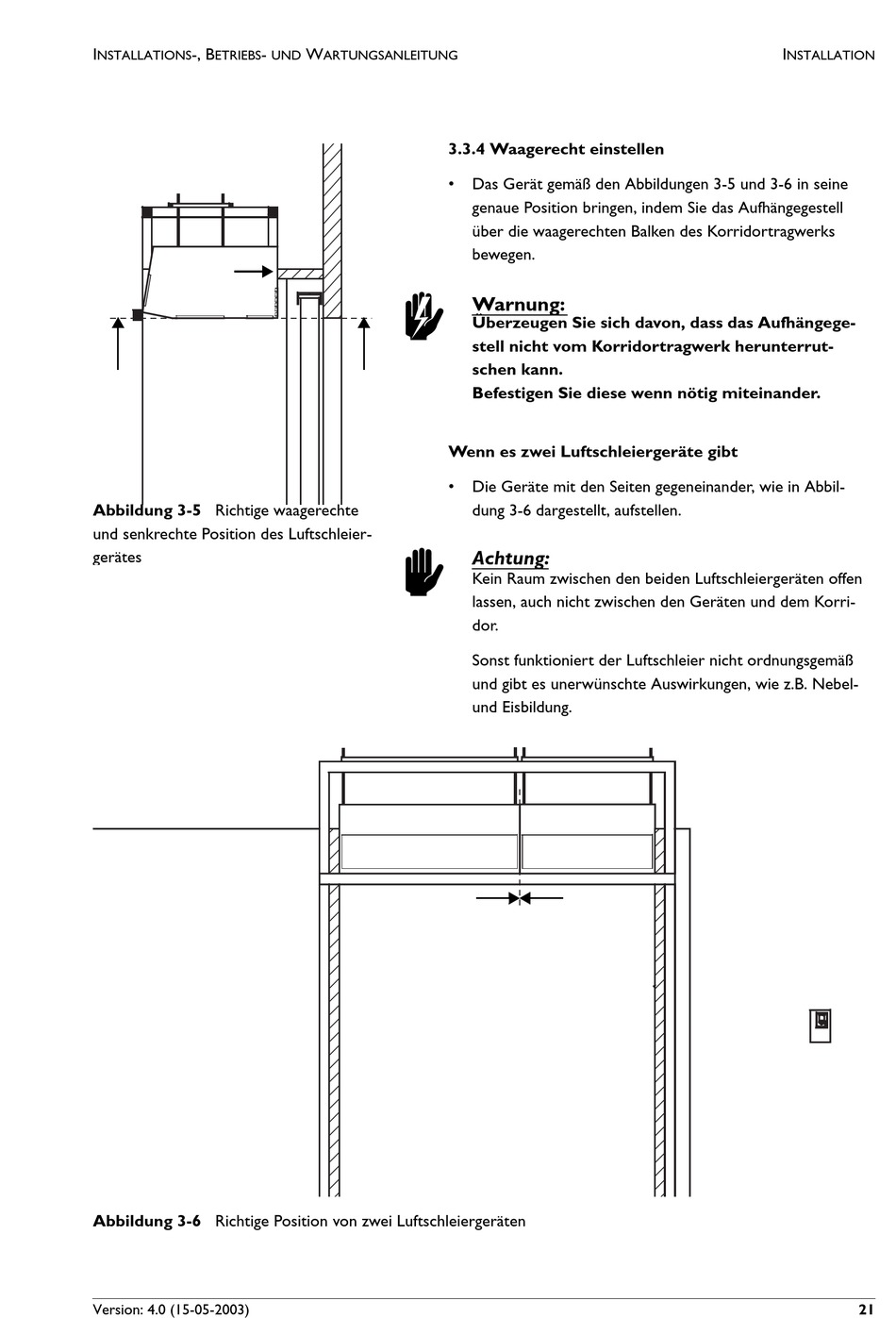

Abbildung 3-5 Richtige waagerechte
und senkrechte Position des Luftschleier-
gerätes
Abbildung 3-6 Richtige Position von zwei Luftschleiergeräten
Version: 4.0 (15-05-2003)
W
UND
ARTUNGSANLEITUNG
w
c
3.3.4 Waagerecht einstellen
•
Das Gerät gemäß den Abbildungen 3-5 und 3-6 in seine
genaue Position bringen, indem Sie das Aufhängegestell
über die waagerechten Balken des Korridortragwerks
bewegen.
Warnung:
Überzeugen Sie sich davon, dass das Aufhängege-
stell nicht vom Korridortragwerk herunterrut-
schen kann.
Befestigen Sie diese wenn nötig miteinander.
Wenn es zwei Luftschleiergeräte gibt
•
Die Geräte mit den Seiten gegeneinander, wie in Abbil-
dung 3-6 dargestellt, aufstellen.
Achtung:
Kein Raum zwischen den beiden Luftschleiergeräten offen
lassen, auch nicht zwischen den Geräten und dem Korri-
dor.
Sonst funktioniert der Luftschleier nicht ordnungsgemäß
und gibt es unerwünschte Auswirkungen, wie z.B. Nebel-
und Eisbildung.
I
NSTALLATION
21
