Inhaltszusammenfassung für Biddle Comfort Circle

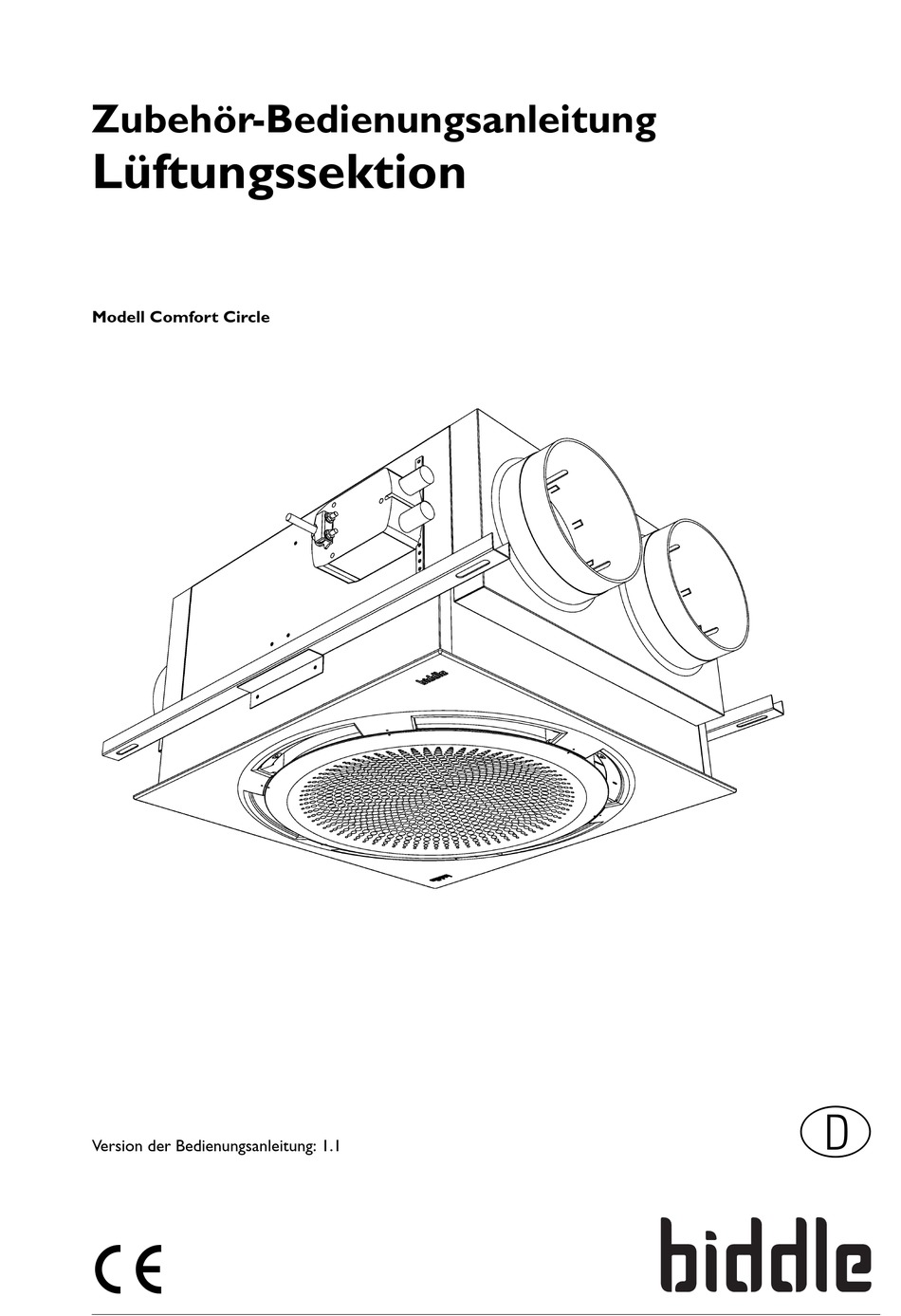

- Seite 1 Zubehör-Bedienungsanleitung Lüftungssektion Modell Comfort Circle Version der Bedienungsanleitung: 1.1...
-
Seite 2: Garantie Und Ersatz
Copyright und Warenzeichen Alle Informationen und Zeichnungen in dieser Anleitung sind Eigentum von Biddle und dürfen ohne vorherige schriftliche Genehmigung von Biddle nicht (für andere Zwecke als zur Bedienung des Geräts) verwendet, fotoko- piert, vervielfältigt, übersetzt und/oder Dritten zur Kenntnis gebracht werden. -
Seite 3: Inhaltsverzeichnis
UBEHÖR EDIENUNGSANLEITUNG . . . Inhaltsangabe Inhaltsangabe Einführung Zu dieser Bedienungsanleitung Wie diese Bedienungsanleitung zu benutzen ist Über das System Sicherheitsanweisungen Montage Sicherheitsanweisungen Lieferkontrolle Allgemeine Vorgehensweise Gerät befestigen Wanddurchführung platzieren (Zubehör) Dachdurchführung platzieren Luftkanäle anschließen Servomotor anschließen Eckprofile montieren (Zubehör CC Fr-CC) 2.10 Haube montieren (CC VR-CC) 2.11... -
Seite 4: Einführung
Bedienung und die Wartung der Lüftungssektion der Kassette- neinheit, Modell Comfort Circle. Diese Benutzeranleitung ist in Kombination mit der Bedie- nungsanleitung der Kassetteneinheit, Modell Comfort Circle, zu verwenden. Dieses Dokument enthält wichtige Anweisun- gen, um die einwandfreie, sichere und effektive Funktions- weise des Lüftungssektion zu gewährleisten sowie Unfälle und... -
Seite 5: Verwandte Unterlagen
Über das System 1.3.1 Verwendungszwecke DasLüftungssektion 1 soll an die Kassetteneinheit, Modell Comfort Circle 2 in Lüftungs-Ausführung (CC V) angeschlos- sen werden In dem Lüftungssektion sind eine Lüftungsklappe und ein Filter integriert. Ventilationsluft wird über Kanäle 3 und ein Wanddurchführungsgitter 4 oder eine Dachhaube angesaugt. -
Seite 6: Typenschild
Nicht alle Kombinationen sind möglich.. Tabel 1-1 Erklärung des Typencodes EIL DES YPENCO EZEICHNUNG EDEUTUNG Produktreihe allgemeine Bezeichnung für die Comfort Circle-Reihe Baugröße 60 of 90 Abmessung des Gerätes in der Decke, 600 x 600 mm und 900 x 900 mm Lüftungsmodul Lüftungssektion Lüftung/Umlüftung... -
Seite 7: Lieferung Durch Dritte
Bauteile benëtigt: • isolierte Kanäle; • Deckenansauggitter (nicht bei CC VR-CC). Diese Teile werden nicht von Biddle geliefert und sind von Dritten zu beziehen. Sicherheitsanweisungen Warnung: Keine Gegenstände in die Ansaug- und Ausblasöff- nungen einführen. -
Seite 8: Montage
1. Das Gerät aufhängen (Paragraf 2.4). 2. Das Gerät an die Luftkanäle anschließen (Paragraf 2.7). 3. Den Klappenantrieb der Lüftungssektionan den Comfort Circle anschließen (Paragraf2.8) 4. Die Netzstromversorgung des Comfort Circle einschalten und die einwandfreie Funktion des Gerätes kontrollieren (Paragraf 2.11). Allgemeine Anweisungen Einige Teile dieses Kapitels gelten nur für bestimmte Modelle. -
Seite 9: Gerät Befestigen
UBEHÖR EDIENUNGSANLEITUNG ONTAGE kein spezifisches Modell angegeben wird, gilt die Beschreibung für alle Modelle. Hinweis: Überzeugen Sie sich davon, dass Sie alle Installationsarbei- ten ausführen, die für Ihr Gerät gelten. Kontrollieren Sie das Typenschild und Paragraf 1.3.3 bei Zweifeln über Modell oder Typ Ihres Gerätes. Hinweis: Schützen Sie das Gerät während der Montage vor Beschä- digungen und Eintritt von Staub, Zement etc. -
Seite 10: Wanddurchführung Platzieren (Zubehör)
ONTAGE ÜFTUNGSSEKTION 3. Das Gerät in die Montageprofile einhängen. 4. Der Position des Gerätes kann noch einigermaßen geän- dert werden, indem es in den Montageprofilen und Profil- schienen verschoben wird. 5. Die Aufhängung auf beiden Seiten mit den Sicherungsbü- geln4 sichern . 6. -
Seite 11: Dachdurchführung Platzieren
UBEHÖR EDIENUNGSANLEITUNG ONTAGE 1. Das mitgelieferte Kompriband um die Lüftungsöffnung des Luftklappenmoduls anbringen. 2. Eine Öffnung in der Außenwand anbringen. 3. Die Rohrteile nach Wahl befestigen, z. B. durch Einmauern oder mit Schrauben. Darauf achten, dass die Schrauben die Platzierung des Gitters nicht versperren. Hinweis: Spalten zwischen Rohr und Mauer zugluft- und leckfrei abdichten. -
Seite 12: Luftkanäle Anschließen
4 und denComfort Circle 2 anschließen. Tabelle 2-4 Anschlussmaße der Kanäle ANALDURCHMESSER NZAHL CC 60 ø200 mm 2 x 2 CC 90 ø200 mm 2 x 4 Servomotor anschließen 1. Servomotor 1 der Lüftungssektiongemäß dem Schaltplan an den Comfort Circle anschließen. -
Seite 13: Eckprofile Montieren (Zubehör Cc Fr-Cc)
4. Das Ansauggitter wieder anbringen. 2.11 Einschalten und einwandfreie Funktion kontrollieren 1. Anschluss des Servomotors des Lüftungsmoduls an das Elektronikmodul des Comfort Circle. 2. Bei allen angeschlossenen Geräten Netzstromversorgung einschalten und/oder Stecker in die Steckdose stecken. 3. Schalten Sie den Comfort Circlemit dem Tipptastenschal- ter ein. -
Seite 14: Wartung
Nach einigen Reinigungen müssen Sie das Filter jedoch auswechseln. 3.2.2 Nutzungsdauer des Filters aufzeichnen Der Tipptastenschalter des Comfort Circle zeichnet die Nut- zungsdauer des Filters auf. Sie können die Standzeit (Nut- zungsdauer, wonach das Filter als verschmutzt betrachtet wird) im Installateur-Menü... - Seite 15 UBEHÖR EDIENUNGSANLEITUNG ARTUNG 3.2.3 Filterwechsel (CC VR-CC ) 1. Comfort Circle ausschalten. 2. Das Ansauggitter 1des Lüftungssektionentfernen, indem Sie das Gitter linksherum drehen (Bajonettverschluss). 3. Die Schrauben der Haube in der angegeben Reihenfolge lösen und die Haube entfernen. Wenn bei der Installation die Verlustsicherungsringe mon- tiert sind, bleiben die Schrauben in der Abdeckung.
-
Seite 16: Fehler
ÜFTUNGSSEKTION . . Fehler Funktionsweise der Klappe prüfen Sie können die Funktionsweise der Klappe über Funktion 35 im Servicemenü der Comfort Circle überprüfen (siehe Bedie- nungsanleitung. Comfort Circle, Kapitel 8): 1. Comfort Circle einschalten. 2. Mittlere Ansaugtemperatur der Lüftungsgeräte (Funktion 35 im Servicemenü) mit der Außen- und Raumtemperatur...
