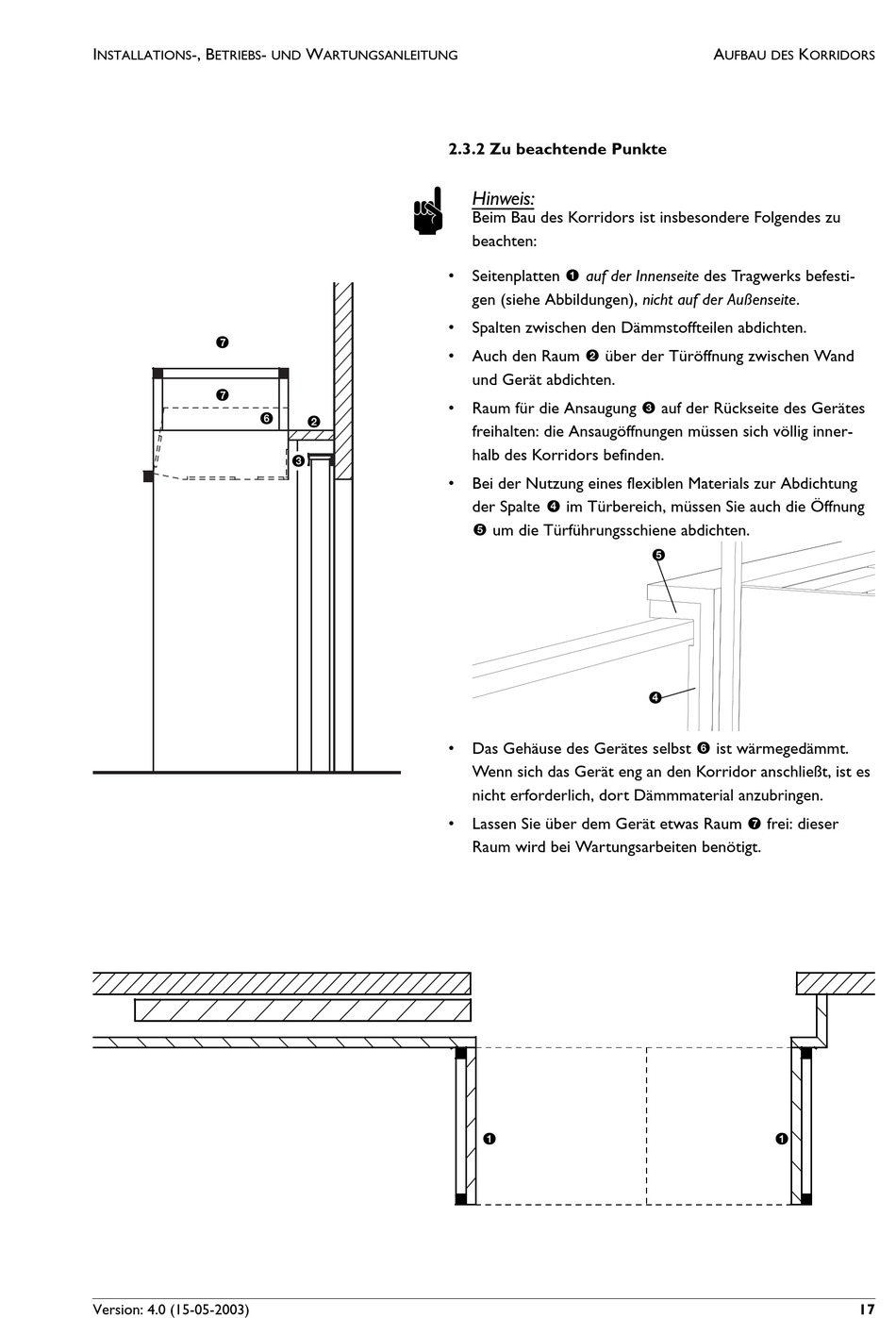

2.3.2 Zu beachtende Punkte
Hinweis:
Beim Bau des Korridors ist insbesondere Folgendes zu
beachten:
•
Seitenplatten 1 auf der Innenseite des Tragwerks befesti-
gen (siehe Abbildungen), nicht auf der Außenseite.
•
Spalten zwischen den Dämmstoffteilen abdichten.
•
Auch den Raum 2 über der Türöffnung zwischen Wand
und Gerät abdichten.
•
Raum für die Ansaugung 3 auf der Rückseite des Gerätes
freihalten: die Ansaugöffnungen müssen sich völlig inner-
halb des Korridors befinden.
•
Bei der Nutzung eines flexiblen Materials zur Abdichtung
der Spalte 4 im Türbereich, müssen Sie auch die Öffnung
5 um die Türführungsschiene abdichten.
•
Das Gehäuse des Gerätes selbst 6 ist wärmegedämmt.
Wenn sich das Gerät eng an den Korridor anschließt, ist es
nicht erforderlich, dort Dämmmaterial anzubringen.
•
Lassen Sie über dem Gerät etwas Raum 7 frei: dieser
Raum wird bei Wartungsarbeiten benötigt.
