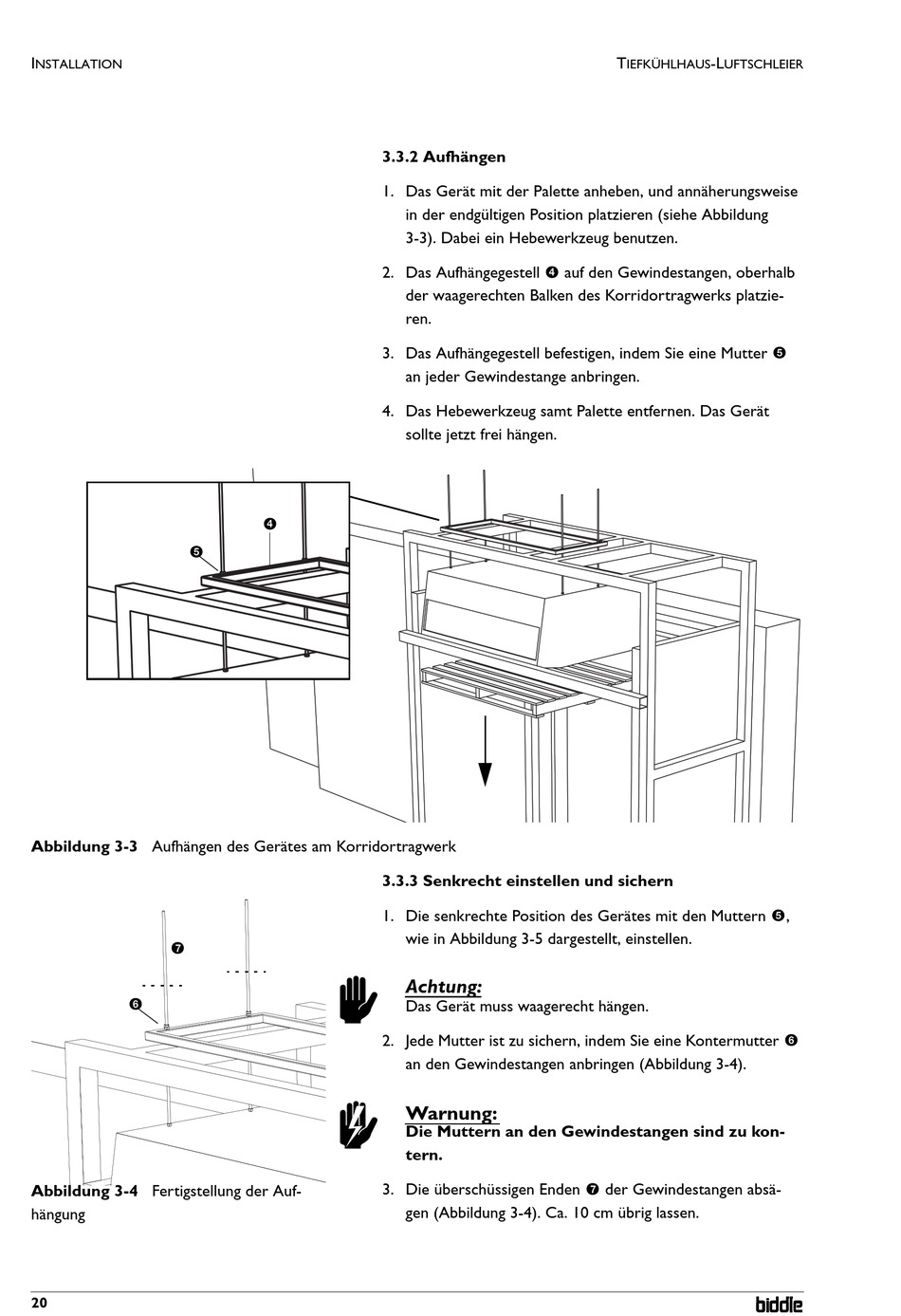

Abbildung 3-3 Aufhängen des Gerätes am Korridortragwerk
7
6
Abbildung 3-4 Fertigstellung der Auf-
hängung
20
3.3.2 Aufhängen
1. Das Gerät mit der Palette anheben, und annäherungsweise
in der endgültigen Position platzieren (siehe Abbildung
3-3). Dabei ein Hebewerkzeug benutzen.
2. Das Aufhängegestell 4 auf den Gewindestangen, oberhalb
der waagerechten Balken des Korridortragwerks platzie-
ren.
3. Das Aufhängegestell befestigen, indem Sie eine Mutter 5
an jeder Gewindestange anbringen.
4. Das Hebewerkzeug samt Palette entfernen. Das Gerät
sollte jetzt frei hängen.
4
3.3.3 Senkrecht einstellen und sichern
1. Die senkrechte Position des Gerätes mit den Muttern 5,
wie in Abbildung 3-5 dargestellt, einstellen.
c
Achtung:
Das Gerät muss waagerecht hängen.
2. Jede Mutter ist zu sichern, indem Sie eine Kontermutter 6
an den Gewindestangen anbringen (Abbildung 3-4).
w
Warnung:
Die Muttern an den Gewindestangen sind zu kon-
tern.
3. Die überschüssigen Enden 7 der Gewindestangen absä-
gen (Abbildung 3-4). Ca. 10 cm übrig lassen.
T
-L
IEFKÜHLHAUS
UFTSCHLEIER
