E
INFÜHRUNG
Das Hauptgerät hat 1 oder 2
Schutzbalken
Korridortragwerk
Dämmkonstruktion des Korridors
a)
Der Schutzbalken wird als Schutz vor Kollisionen mit
Transportfahrzeugen empfohlen. Um die Installation
des Gerätes zu erleichtern, kann man den Balken in
einer späteren Phase anbringen.

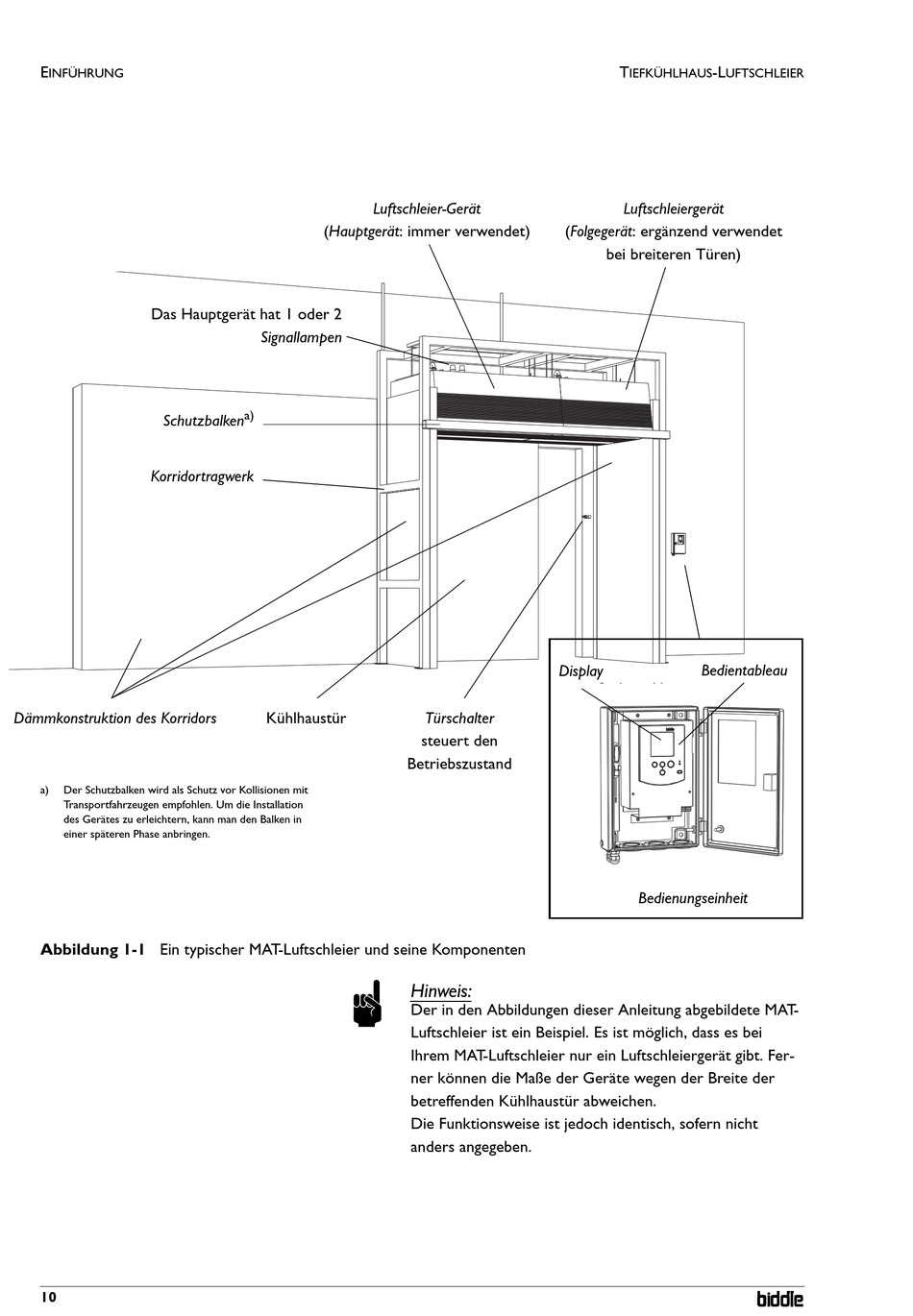

Abbildung 1-1 Ein typischer MAT-Luftschleier und seine Komponenten
10
Luftschleier-Gerät
(Hauptgerät: immer verwendet)
Signallampen
a)
Kühlhaustür
Betriebszustand
n
Hinweis:
Der in den Abbildungen dieser Anleitung abgebildete MAT-
Luftschleier ist ein Beispiel. Es ist möglich, dass es bei
Ihrem MAT-Luftschleier nur ein Luftschleiergerät gibt. Fer-
ner können die Maße der Geräte wegen der Breite der
betreffenden Kühlhaustür abweichen.
Die Funktionsweise ist jedoch identisch, sofern nicht
anders angegeben.
(Folgegerät: ergänzend verwendet
Display
Türschalter
steuert den
T
-L
IEFKÜHLHAUS
UFTSCHLEIER
Luftschleiergerät
bei breiteren Türen)
Bedientableau
B d
bl
Bedienungseinheit
