Verdrahtungsschema zum Anwendungsfall 3
Pro Prozesssignal wird ein Aktor 1-polig angeschlossen. Bei der ET 200iSP ist das
Bezugspotenzial M der Versorgungsspannung zum Schutzleiter erdfrei.
Wenn Sie die Masse von F-DO-Modulen miteinander verbinden (z. B. um Ventilinseln mit
gemeinsamer Masse anzusteuern), müssen Sie die Kanäle der F-DO-Module kurz- und
querschlusssicher zueinander verlegen, oder Sie verknüpfen programmtechnisch die
sicherheitsgerichtete Abschaltung der F-DO-Module miteinander.

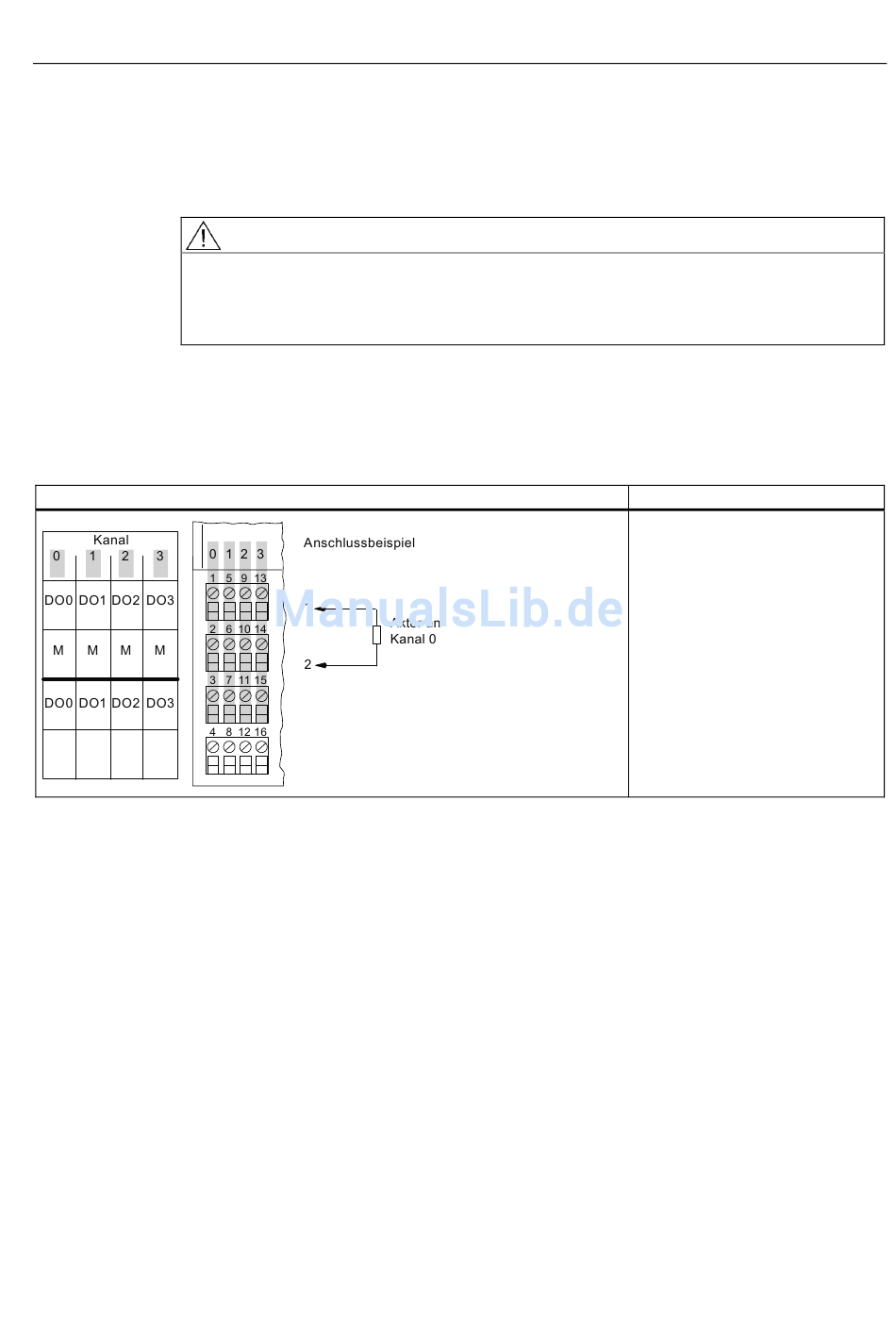

Anschlussbelegung der Aktoren
Tabelle 7- 11 Anschlussbelegung der Aktoren
Anschlussbelegung und Ansicht
Dezentrales Peripheriegerät ET 200iSP - Fehlersichere Module
Betriebsanleitung, 12/2010, A5E02714431-01
WARNUNG
7.2 Digitales Elektronikmodul 4 F-DO Ex 17,4V/40mA
Bemerkungen
Aktor Anschlüsse:
Kanal 0: Klemmen 1 und 2
Kanal 1: Klemmen 5 und 6
Kanal 2: Klemmen 9 und 10
Kanal 3: Klemmen 13 und 14
DO: Digitale Ausgänge
M: Masse
Digitale Elektronikmodule
