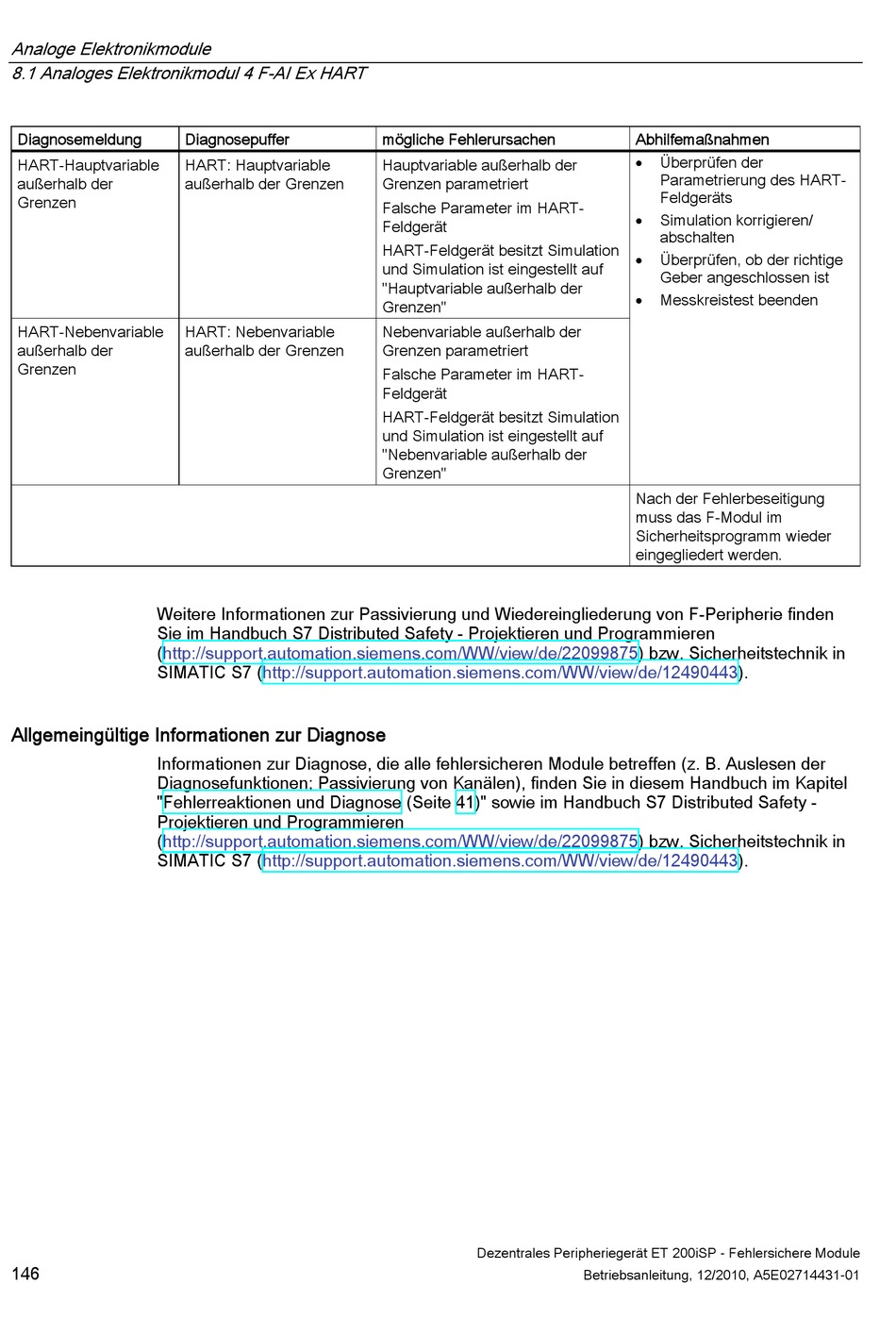

Allgemeingültige Informationen Zur Diagnose - Siemens SIMATIC ET 200iSP Betriebsanleitung

Analoge Elektronikmodule
8.1 Analoges Elektronikmodul 4 F-AI Ex HART
Diagnosemeldung
HART-Hauptvariable
außerhalb der
Grenzen
HART-Nebenvariable
außerhalb der
Grenzen
Weitere Informationen zur Passivierung und Wiedereingliederung von F-Peripherie finden
Sie im Handbuch S7 Distributed Safety - Projektieren und Programmieren
(http://support.automation.siemens.com/WW/view/de/22099875) bzw. Sicherheitstechnik in
SIMATIC S7 (http://support.automation.siemens.com/WW/view/de/12490443).
Allgemeingültige Informationen zur Diagnose
Informationen zur Diagnose, die alle fehlersicheren Module betreffen (z. B. Auslesen der
Diagnosefunktionen; Passivierung von Kanälen), finden Sie in diesem Handbuch im Kapitel
"Fehlerreaktionen und Diagnose (Seite 41)" sowie im Handbuch S7 Distributed Safety -
Projektieren und Programmieren
(http://support.automation.siemens.com/WW/view/de/22099875) bzw. Sicherheitstechnik in
SIMATIC S7 (http://support.automation.siemens.com/WW/view/de/12490443).
146
Diagnosepuffer
HART: Hauptvariable
außerhalb der Grenzen
HART: Nebenvariable
außerhalb der Grenzen
mögliche Fehlerursachen
Hauptvariable außerhalb der
Grenzen parametriert
Falsche Parameter im HART-
Feldgerät
HART-Feldgerät besitzt Simulation
und Simulation ist eingestellt auf
"Hauptvariable außerhalb der
Grenzen"
Nebenvariable außerhalb der
Grenzen parametriert
Falsche Parameter im HART-
Feldgerät
HART-Feldgerät besitzt Simulation
und Simulation ist eingestellt auf
"Nebenvariable außerhalb der
Grenzen"
Dezentrales Peripheriegerät ET 200iSP - Fehlersichere Module
Abhilfemaßnahmen
Überprüfen der

Parametrierung des HART-
Feldgeräts
Simulation korrigieren/

abschalten
Überprüfen, ob der richtige

Geber angeschlossen ist
Messkreistest beenden

Nach der Fehlerbeseitigung
muss das F-Modul im
Sicherheitsprogramm wieder
eingegliedert werden.
