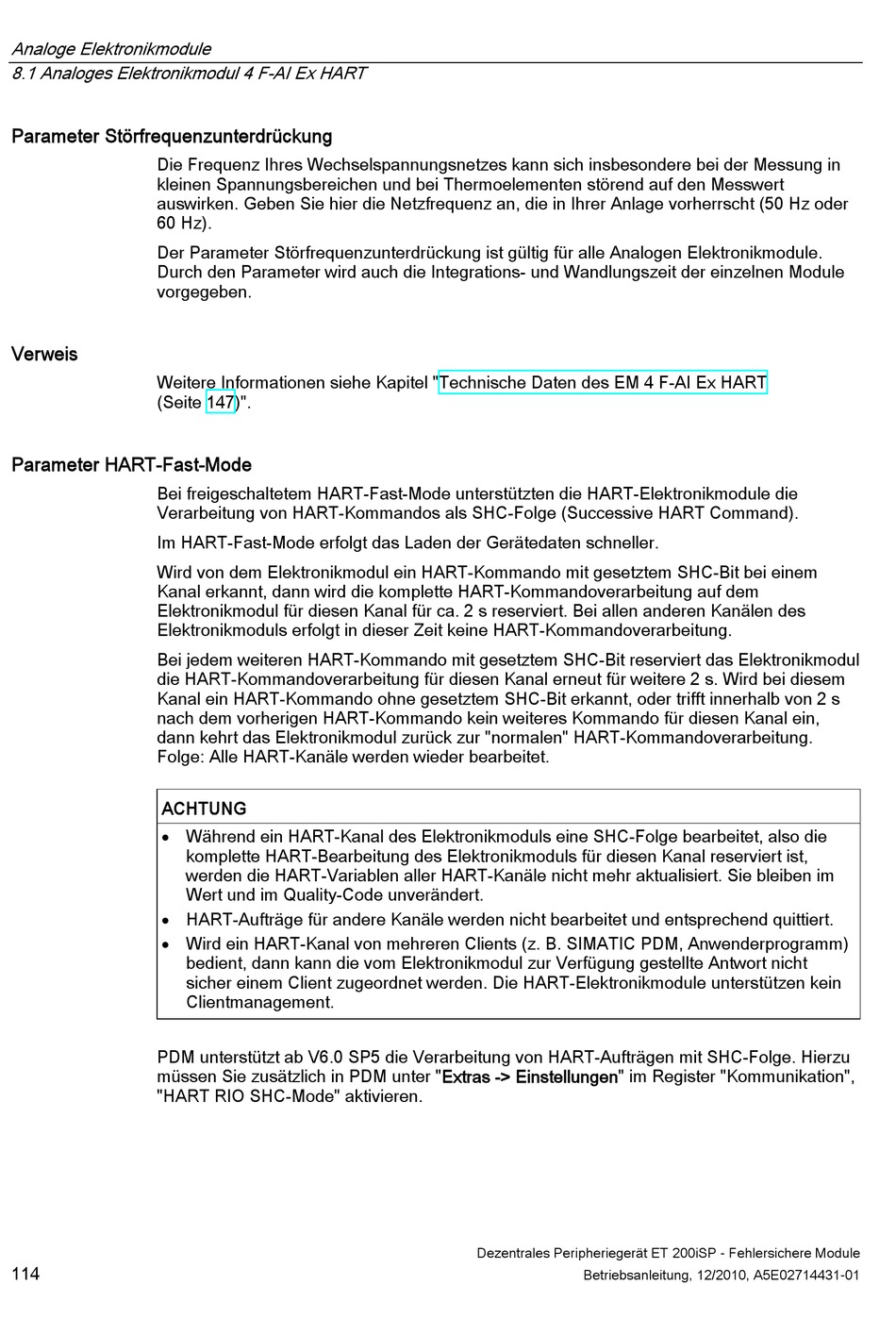

Analoge Elektronikmodule
8.1 Analoges Elektronikmodul 4 F-AI Ex HART
Parameter Störfrequenzunterdrückung
Die Frequenz Ihres Wechselspannungsnetzes kann sich insbesondere bei der Messung in
kleinen Spannungsbereichen und bei Thermoelementen störend auf den Messwert
auswirken. Geben Sie hier die Netzfrequenz an, die in Ihrer Anlage vorherrscht (50 Hz oder
60 Hz).
Der Parameter Störfrequenzunterdrückung ist gültig für alle Analogen Elektronikmodule.
Durch den Parameter wird auch die Integrations- und Wandlungszeit der einzelnen Module
vorgegeben.
Verweis
Weitere Informationen siehe Kapitel "Technische Daten des EM 4 F-AI Ex HART
(Seite 147)".
Parameter HART-Fast-Mode
Bei freigeschaltetem HART-Fast-Mode unterstützten die HART-Elektronikmodule die
Verarbeitung von HART-Kommandos als SHC-Folge (Successive HART Command).
Im HART-Fast-Mode erfolgt das Laden der Gerätedaten schneller.
Wird von dem Elektronikmodul ein HART-Kommando mit gesetztem SHC-Bit bei einem
Kanal erkannt, dann wird die komplette HART-Kommandoverarbeitung auf dem
Elektronikmodul für diesen Kanal für ca. 2 s reserviert. Bei allen anderen Kanälen des
Elektronikmoduls erfolgt in dieser Zeit keine HART-Kommandoverarbeitung.
Bei jedem weiteren HART-Kommando mit gesetztem SHC-Bit reserviert das Elektronikmodul
die HART-Kommandoverarbeitung für diesen Kanal erneut für weitere 2 s. Wird bei diesem
Kanal ein HART-Kommando ohne gesetztem SHC-Bit erkannt, oder trifft innerhalb von 2 s
nach dem vorherigen HART-Kommando kein weiteres Kommando für diesen Kanal ein,
dann kehrt das Elektronikmodul zurück zur "normalen" HART-Kommandoverarbeitung.
Folge: Alle HART-Kanäle werden wieder bearbeitet.
ACHTUNG
 Während ein HART-Kanal des Elektronikmoduls eine SHC-Folge bearbeitet, also die
 HART-Aufträge für andere Kanäle werden nicht bearbeitet und entsprechend quittiert.
 Wird ein HART-Kanal von mehreren Clients (z. B. SIMATIC PDM, Anwenderprogramm)
PDM unterstützt ab V6.0 SP5 die Verarbeitung von HART-Aufträgen mit SHC-Folge. Hierzu
müssen Sie zusätzlich in PDM unter "Extras -> Einstellungen" im Register "Kommunikation",
"HART RIO SHC-Mode" aktivieren.
114
komplette HART-Bearbeitung des Elektronikmoduls für diesen Kanal reserviert ist,
werden die HART-Variablen aller HART-Kanäle nicht mehr aktualisiert. Sie bleiben im
Wert und im Quality-Code unverändert.
bedient, dann kann die vom Elektronikmodul zur Verfügung gestellte Antwort nicht
sicher einem Client zugeordnet werden. Die HART-Elektronikmodule unterstützen kein
Clientmanagement.
