Analoge Elektronikmodule
8.1 Analoges Elektronikmodul 4 F-AI Ex HART
Nutzung der Eingänge
Sie können die Eingänge folgendermaßen nutzen:
● Jeder der 4 Kanäle für Strommessung
● Funktionsbereich der HART-Kommunikation: 1,17 bis typ. 26 mA
Hinweis
Die Sicherheitskenngrößen in den Technischen Daten gelten für ein Proof-Test-Intervall
von 20 Jahren und eine Reparaturzeit von 100 Stunden.
Verweis
Zu den Identifikationsdaten I&M siehe das gleichnamige Kapitel in der Betriebsanleitung
Dezentrale Peripherie ET 200iSP
(http://support.automation.siemens.com/WW/view/de/28930789).
8.1.2

Anschlussbelegung des EM 4 F-AI Ex HART

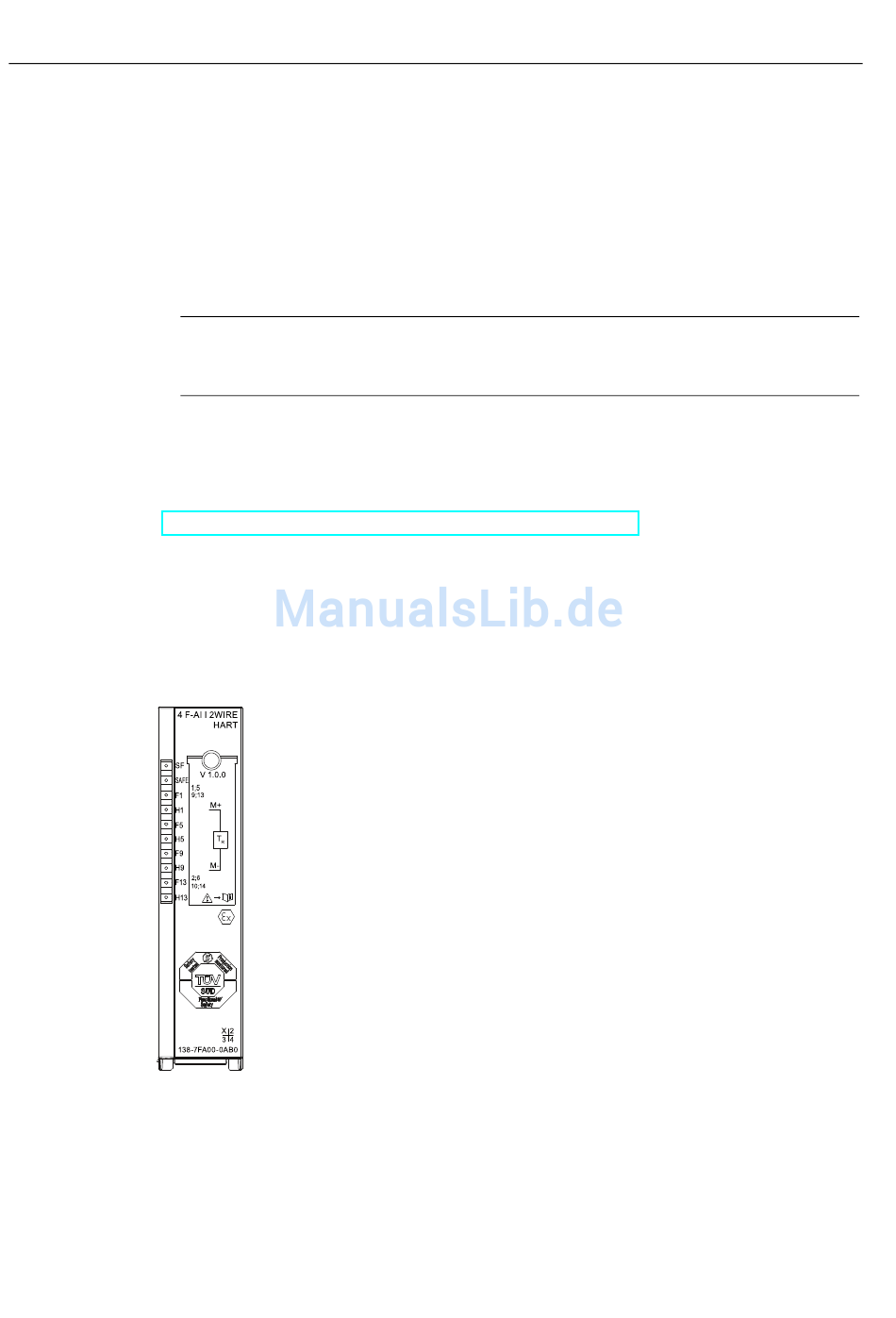

Frontansicht
Bild 8-1
110
– 0 bis 20 mA (ohne HART-Nutzung)
– 4 bis 20 mA (mit / ohne HART-Nutzung)
Frontansicht 4 F-AI Ex HART
Dezentrales Peripheriegerät ET 200iSP - Fehlersichere Module
Betriebsanleitung, 12/2010, A5E02714431-01
