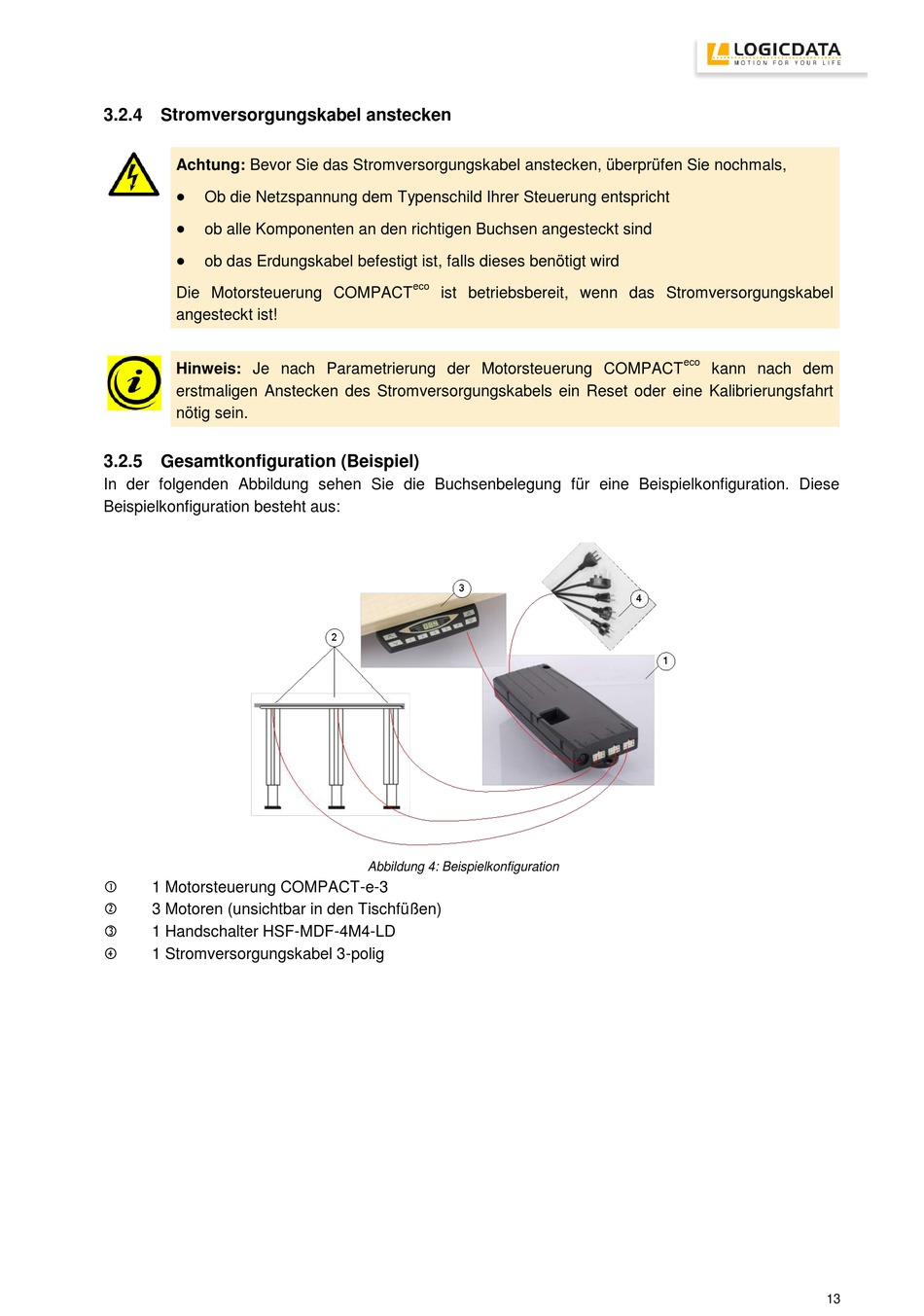

3.2.4 Stromversorgungskabel anstecken
Achtung: Bevor Sie das Stromversorgungskabel anstecken, überprüfen Sie nochmals,
Ob die Netzspannung dem Typenschild Ihrer Steuerung entspricht
ob alle Komponenten an den richtigen Buchsen angesteckt sind
ob das Erdungskabel befestigt ist, falls dieses benötigt wird
Die Motorsteuerung COMPACT
angesteckt ist!
Hinweis: Je nach Parametrierung der Motorsteuerung COMPACT
erstmaligen Anstecken des Stromversorgungskabels ein Reset oder eine Kalibrierungsfahrt
nötig sein.
3.2.5 Gesamtkonfiguration (Beispiel)
In der folgenden Abbildung sehen Sie die Buchsenbelegung für eine Beispielkonfiguration. Diese
Beispielkonfiguration besteht aus:
1 Motorsteuerung COMPACT-e-3
3 Motoren (unsichtbar in den Tischfüßen)
1 Handschalter HSF-MDF-4M4-LD
1 Stromversorgungskabel 3-polig
eco
ist betriebsbereit, wenn das Stromversorgungskabel
Abbildung 4: Beispielkonfiguration
eco
kann nach dem
13
