3.1.1.3
Optionale Komponenten anschließen
Wenn Sie eine Quetschschutzleiste verfügbar haben, können Sie diese mit Hilfe
eines optionalen Moduls (ACS-CB-PINCH) an die Motorsteuerung CBX anschließen.
3.1.1.4
Stromversorgungskabel anstecken
Achtung: Bevor Sie das Stromversorgungskabel anstecken, überprüfen
Sie nochmals,
• ob Ihre Netzspannung 230V/50Hz beträgt,
• ob alle Komponenten an den richtigen Buchsen angesteckt sind.
Wenn das Stromversorgungskabel angesteckt ist, dann ist die
Motorsteuerung CBX betriebsbereit!
3.1.1.5
Gesamtkonfiguration (Beispiel)
In der folgenden Abbildung sehen Sie die Buchsenbelegung für eine Beispiel-
konfiguration. Diese Beispielkonfiguration besteht aus:
1 Motorsteuerung CBX
2 Antriebe (unsichtbar in den Tischfüßen)
Handschalter HSU-MDF-4M2-LD

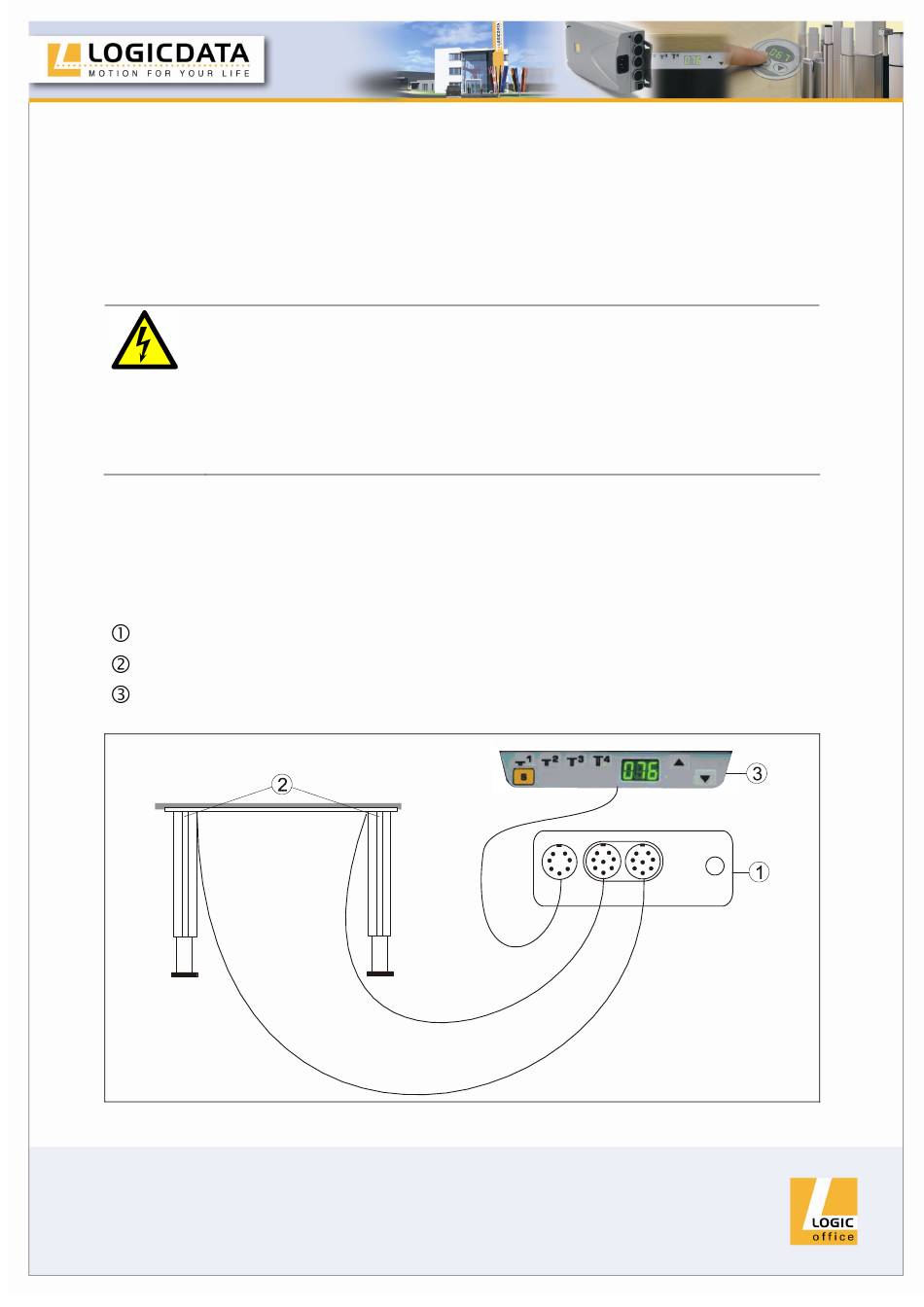

Abb.4 – Beispiel-Konfiguration
Seite 12 von 29
