3.2.4 Stromversorgungskabel anstecken

Achtung: Bevor Sie das Stromversorgungskabel anstecken, überprüfen Sie nochmals,
•
Ob die Netzspannung dem Typenschild Ihrer Steuerung entspricht
•
ob alle Komponenten an den richtigen Buchsen angesteckt sind
Die Motorsteuerung SMART ist betriebsbereit, wenn das Stromversorgungskabel angesteckt
ist!
Hinweis: Je nach Parametrierung der Motorsteuerung SMART kann nach dem erstmaligen
Anstecken des Stromversorgungskabels ein Reset oder eine Kalibrierungsfahrt nötig sein.

3.2.5 Gesamtkonfiguration (Beispiel)

In der folgenden Abbildung sehen Sie die Buchsenbelegung für eine Beispielkonfiguration. Diese
Beispielkonfiguration besteht aus:
1 Motorsteuerung SMART

2 Motoren (unsichtbar in den Tischfüßen)

1 Handschalter SmartTOUCH-OD-2-LD

1 Stromversorgungskabel 3-polig

③

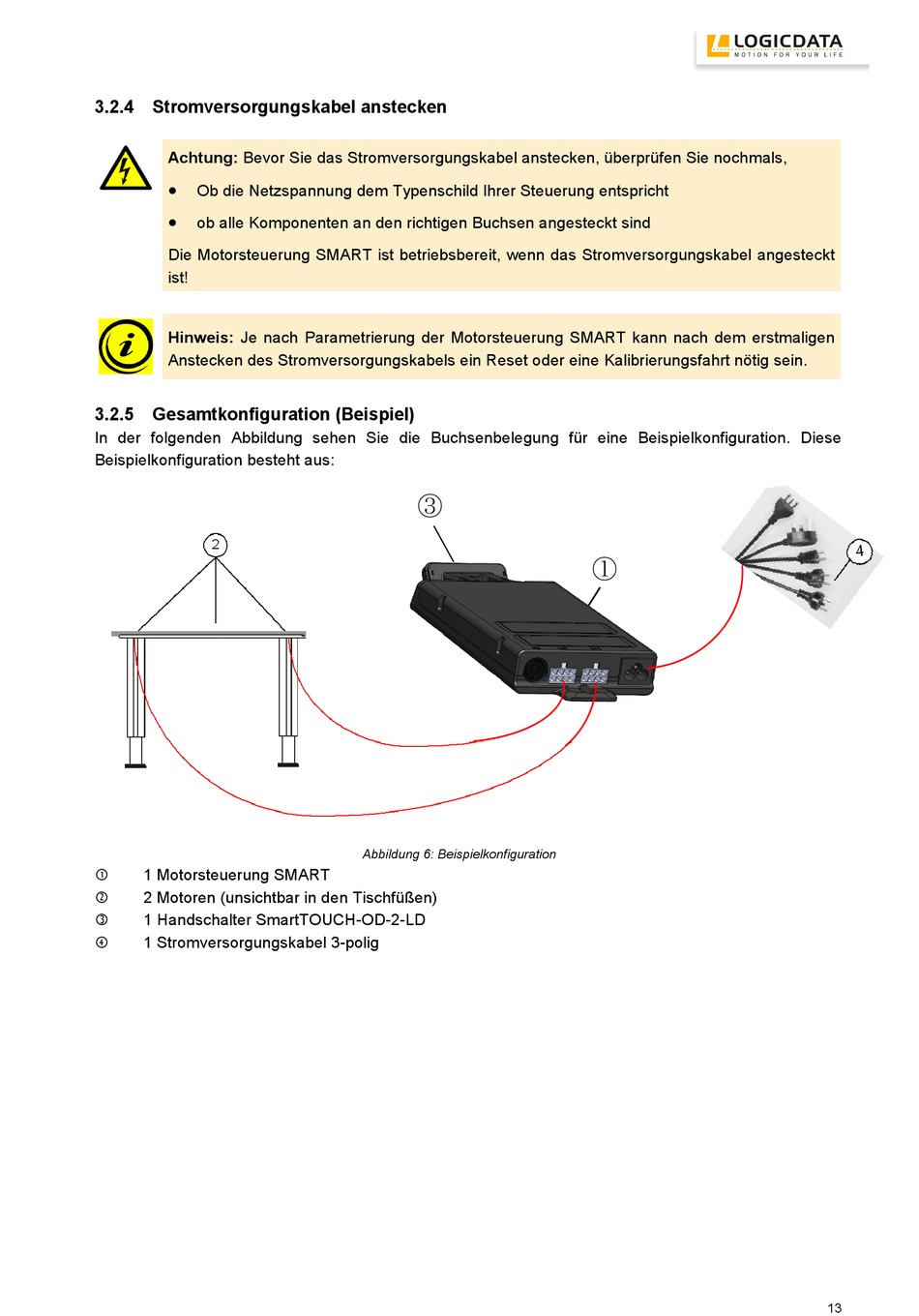

Abbildung 6: Beispielkonfiguration
①
