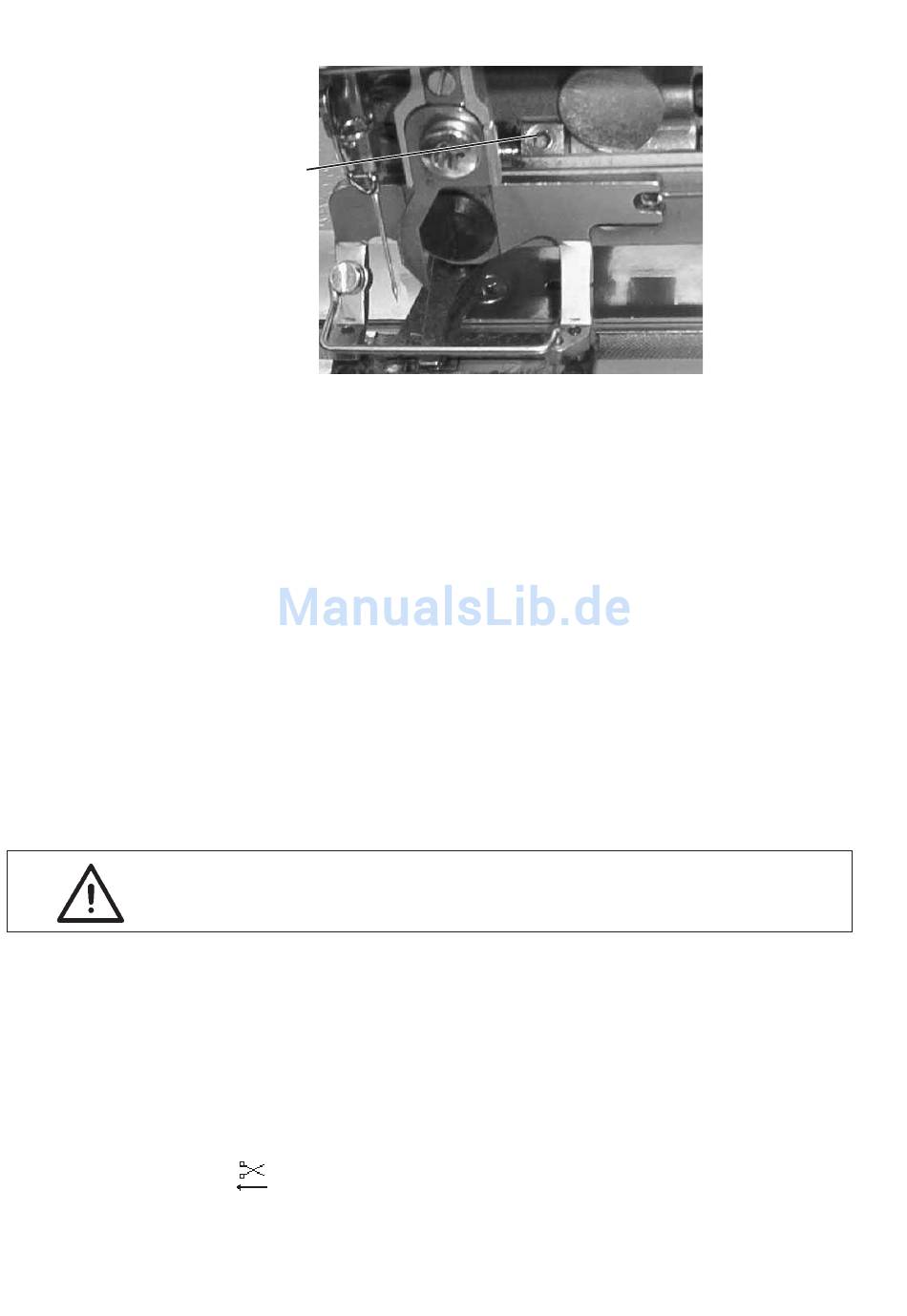

11.9 Schließweg – Einstellung
11.10 Zeitpunkt Schere öffnen – Einstellung
40
2
Regel :
Bei geschlossener Nadelfadenschere sollen die beiden Schneidkanten
1 mm übereinander gefahren sein.
Einstellung:
–
Maschine einschalten.
–
Im Multitest-Ausgangstest den Ausgang Y1 schalten. Der Nähkorb
wird abgesenkt.
–
Schere manuell öffnen.
–
Gewindestift 2 lösen.
–
Ausgang Y1 durch Drücken der OK-Taste schalten. Der Korb lüftet
und die Schließkolbenstange wird bis zum Anschlag an die
Stoffdrückerstange ausgefahren.
–
Durch Drehen am Handrad die Nadel nach oben aus dem
Scherenschließbereich bringen.
–
Schere manuell schließen, bis die Schneidkanten ca. 1 mm
übereinander gefahren sind.
–
Schließkloben auf der Schließkolbenstange verschieben, bis er am
Bolzen des beweglichen Scherenteils anliegt.
–
Gewindestift 2 festdrehen.
Achtung!
Die Schließkolbenbewegung muß von der Stoffdrückerstange begrenzt
werden, keinesfalls darf die Schere diese Bewegung begrenzen.
Regel :
Der Oberfaden soll in die genähte Raupe des Knopfloches eingelegt
werden.
Dazu wird der Oberfaden so lange geklemmt bis die Zick Zack Stiche
der Hinraupe den Oberfaden sicher übernähen.
Einstellung:
Im Multitest - Ausgangstest den Parameter T1.1.3 Schere ausfahren
anwählen und die Anzahl der Stiche entsprechend verändern.
