WANDMONTAGE EINER
DOPPELBOX
(HORIZONTALE UND VERTIKALE MONTAGE
MÖGLICH)
HINWEIS: Sie müssen sich entscheiden ob die beiden Lautsprecher im
Mono- oder Stereo-Betrieb arbeiten sollen – folgen Sie den entsprechenden
Anweisungen in dieser Bedienungsanleitung.
MONO-BETRIEB
ACHTUNG
Der Kunde trägt selbst die Verantwortung für die Wahl des passenden Befesti-
gungsmaterials sowie dessen korrekte Verwendung, um den Lautsprecher
sicher an die Wand zu montieren. Die JBL Control NOW-Lautsprecher lassen
sich eigentlich sehr einfach installieren. Sollten Sie aber die Anweisungen
dieser Bedienungsanleitung nicht verstehen, oder sollten Ihre handwerklichen
Fähigkeiten für die Montage nicht ausreichen, wenden Sie sich bitte an Ihren
Fachhändler oder einen Elektriker – er wird die Arbeit gerne für Sie überneh-
men. Bitte verwenden Sie keine elektrischen Werkzeuge (z.B. Akku-Schrauber
usw.). Elektrische Werkzeuge entwickeln viel Drehmoment und könnten unter
Umständen Schrauben oder andere Komponenten und Zubehör beschädigen.
Beschädigtes Befestigungsmaterial kann die Sicherheit Ihrer Installation beein-
trächtigen.
Schraubensatz 2

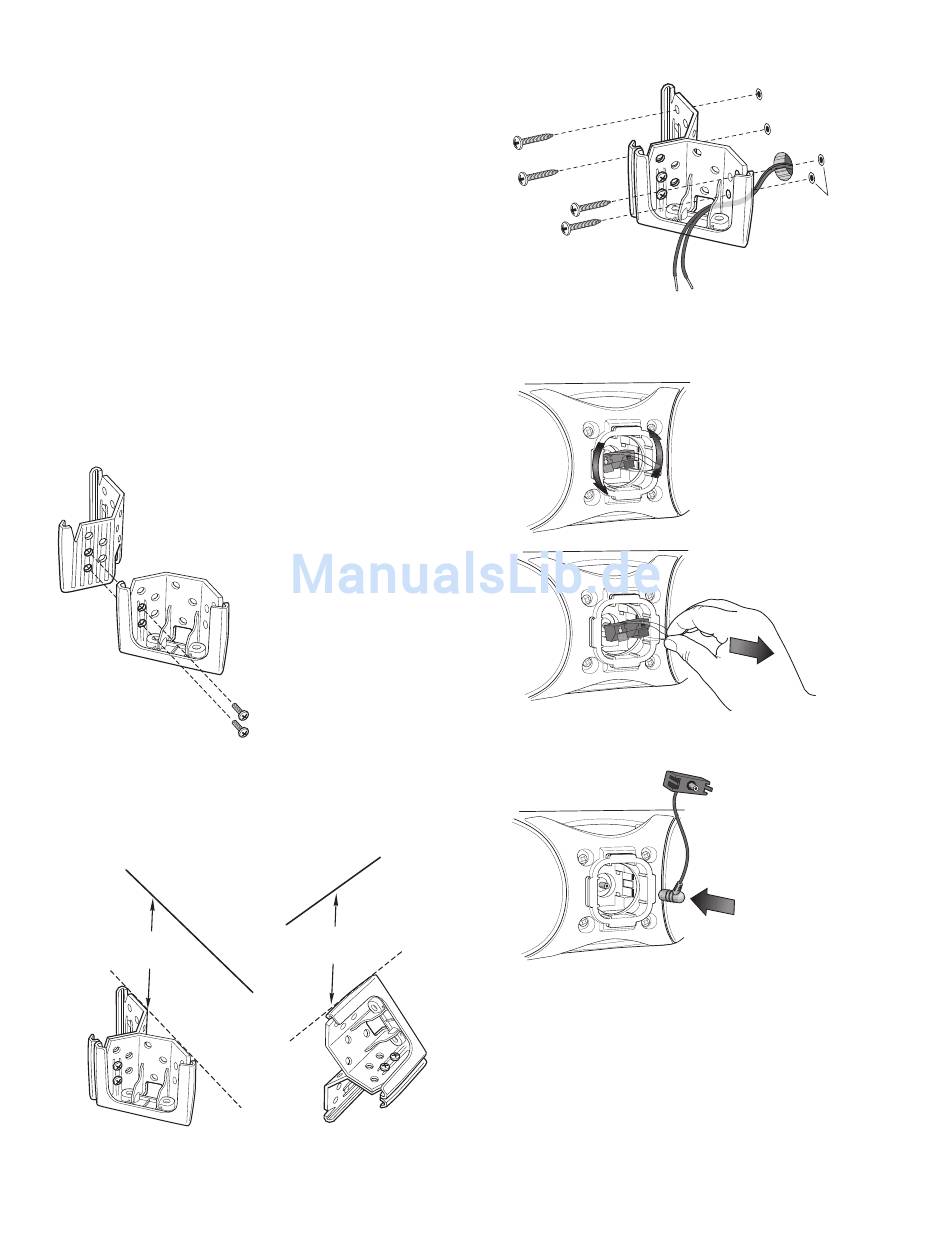

Achten Sie bitte bei der Wandmontage darauf, dass die entsprechende Halterung
des JBL Control NOW-Lautsprechers MINDESTENS 7,6 cm (horizontal ausge-
richtet) bzw. 21,6 cm (vertikale Aufstellung) von der Decke entfernt befestigt wird.
Halten Sie sich nicht an diesen Sicherheitsabstand werden Sie den Lautsprecher
nicht in die Halterung einhängen und befestigen können.
7,6 cm Abstand zwischen
Oberkante der Halterung und der
Decke (horizontale Montage)
10 10
1. Verschrauben Sie zwei Wandhalte-
rungen miteinander – verwenden Sie
hierzu den Schraubensatz 2 (siehe
Abbildung links). Bringen Sie die
Halterungen an die Wand an.
21,6 cm Abstand zwischen
Oberkante der Halterung und der
Decke (vertikale Montage)
2. Bringen Sie die Halterungen an die Wand an. Verwenden Sie dazu passende
Dübel.
3. Entfernen Sie an beiden Lautsprechern das Anschlussterminal: Drehen Sie es
dazu gegen den Uhrzeigersinn und ziehen Sie es anschließend an den durch-
sichtigen Laschen heraus (siehe Abbildung unten).
4. Schließen Sie den Stecker des Mehrgeräte-Anschlussadapters an einen der
Lautsprecher (siehe unten) an.
Dübel
