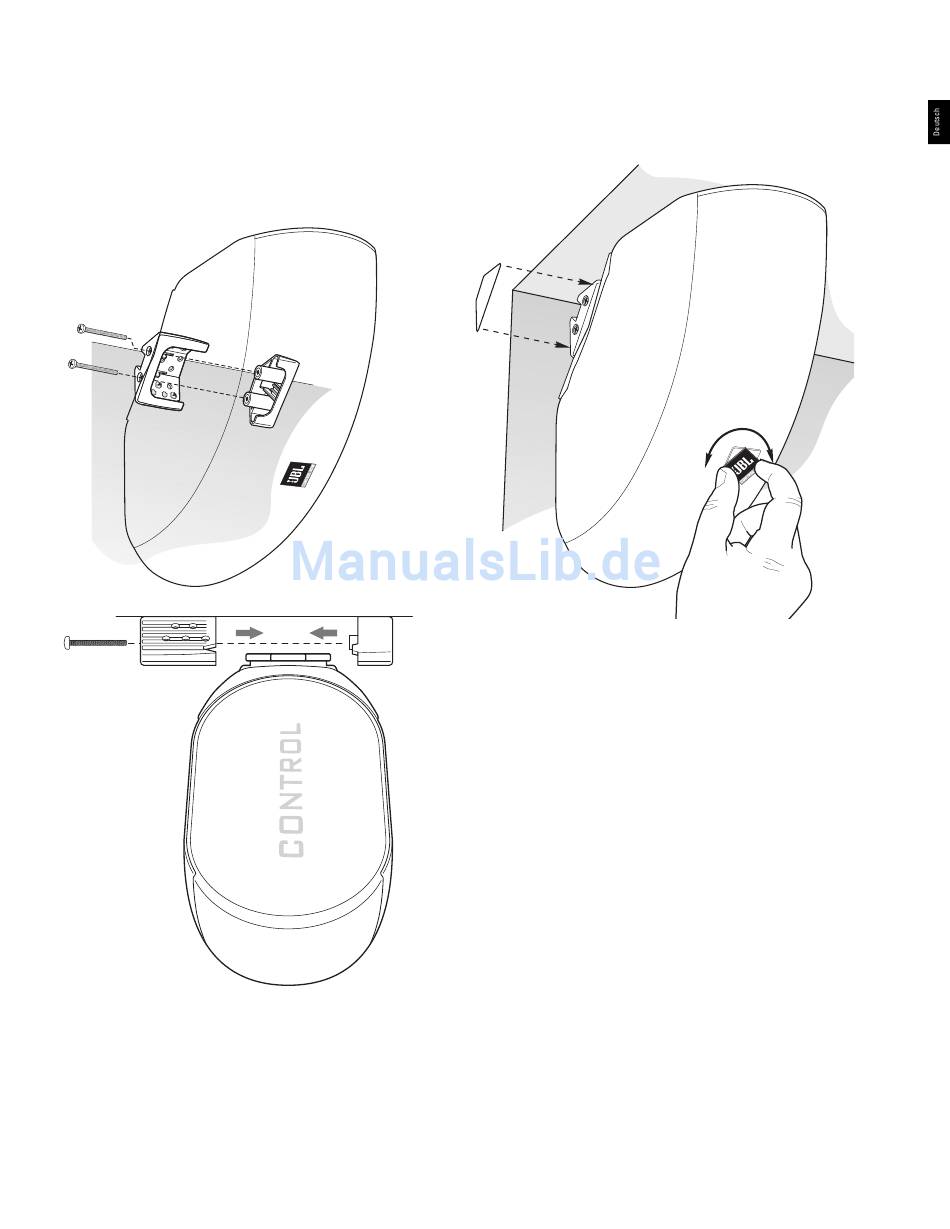

4. Die Halterung ist so konstruiert, dass Sie den Flansch auf der Rückseite des
JBL Control NOW-Lautsprechers mit der entsprechenden Kappe und zwei
Befestigungsschrauben sicher arretiert (siehe Abbildung unten). Stecken
Sie den Flansch des Lautsprechers in die Halterung wie unten gezeigt. Die
Halterung kann jetzt schon das Gewicht des Lautsprechers tragen. Stecken
Sie nun die Wandhalterungskappe von der Seite in die Halterung ein. Drehen
Sie nun die zwei Schrauben aus dem Schraubensatz 1 (im Lieferumfang ent-
halten) von der Seite in die Halterung ein, um das Ganze zu sichern.
Schraubensatz 1
Halterung für die
Wand- oder Eckbe-
festigung
Schraubensatz 1
Halterung für
Wand- oder
Eckbefesti-
gung
Ansicht des Lautspre-
chers von unten
Wandhalterungskappe
Wandhalterung, mon-
tiert auf der Rückseite
des Lautsprechers
(Röntgenansicht)
Wandhalte-
rungskappe
5. Möchten Sie das JBL Logo neu ausrichten, müssen Sie es etwas aus der
Frontabdeckung herausziehen und in die richtige Position drehen. Das JBL
Logo wird von einer Feder in Position gehalten. Entfernen Sie die Folie von
der selbstklebenden Abdeckung der Wandhalterung und bringen Sie diese
auf die Wandhalterung an.
Abdeckung für
die Wandhalte-
rungskappe
