GLEICHMÄSSIGE SCHALLVERTEILUNG MIT 2
KANÄLEN

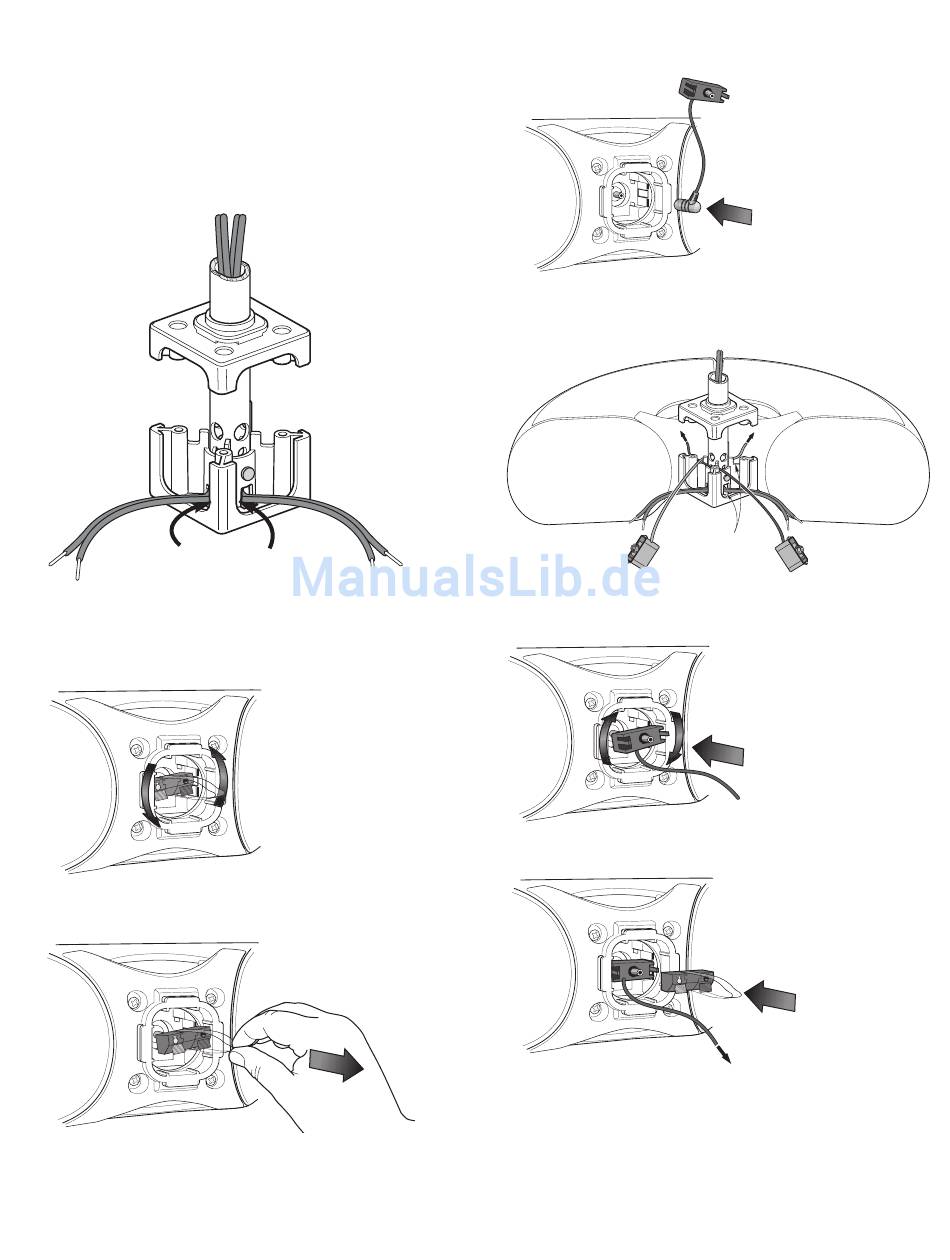

1. Möchten Sie den Schall über zwei Lautsprecher gleichmäßig im Raum verteilen
verkabeln Sie die Boxen wie folgt. Führen Sie die zwei Lautsprecherkabel durch
die beiden Zuführungslöcher der Halterung (siehe unten).
HINWEIS: Diese Vorgehensweise gilt sowohl für Rohre mit kleinem
als auch mit großem Durchmesser. In der Abbildung unten sehen Sie ein
Befestigungsrohr mit großem Durchmesser.
Kabelzuführungslöcher
Verkabelung für Mono-Wiedergabe
2. Entfernen Sie an allen Lautsprechern den Anschlussterminal. Drehen Sie es
dazu gegen den Uhrzeigersinn (siehe Abbildung unten).
Ziehen Sie ihn mithilfe der durchsichtigen Laschen aus dem
Lautsprechergehäuse.
22
22
Abdeckkappe
Befesti-
gungs-
stange
Halterung für
die Montage an
eine Decken-
ventilatorstange
3. Schließen Sie die Stecker der Mehrgeräte-Anschlussadapter an die beiden
Lautsprecher A und B (siehe unten) an.
4. Montieren Sie die Boxen A und B samt ihrer Anschlussadapter an die Halterung.
Führen Sie die Lautsprecherkabel durch die Kabelzuführungslöcher (siehe unten).
A
Abdeckkappe
zum Verbindungsstecker
Halterung für
die Befesti-
Mehrgeräte-Anschluss-
gung an eine
adapter zu Lautspre-
Deckenventi-
cher D
latorstange
D
5. Führen Sie den großen Stecker des Mehrgeräte-Anschlussadapters von
Lautsprecher A zur Rückseite von Lautsprecher C. Schließen Sie den Adapter
an indem Sie ihn leicht im Uhrzeigersinn drehen bis er einrastet.
Dieses Kabelende ist mit Lautsprecher A verbunden
6. Drücken Sie das Anschlussterminal auf die Rückseite des Mehrgeräte-
Anschlussadapters bis es einraste.
Dieses Kabelende ist mit Lautsprecher A verbunden
B
Befestigungsstange
zum Verbindungsstecker
Kabelzu-
Mehrgeräte-Anschlussadap-
führungs-
ter zu Lautspreche C
löcher
C
