JBL CONTROL NOW Bedienungsanleitung Seite 13

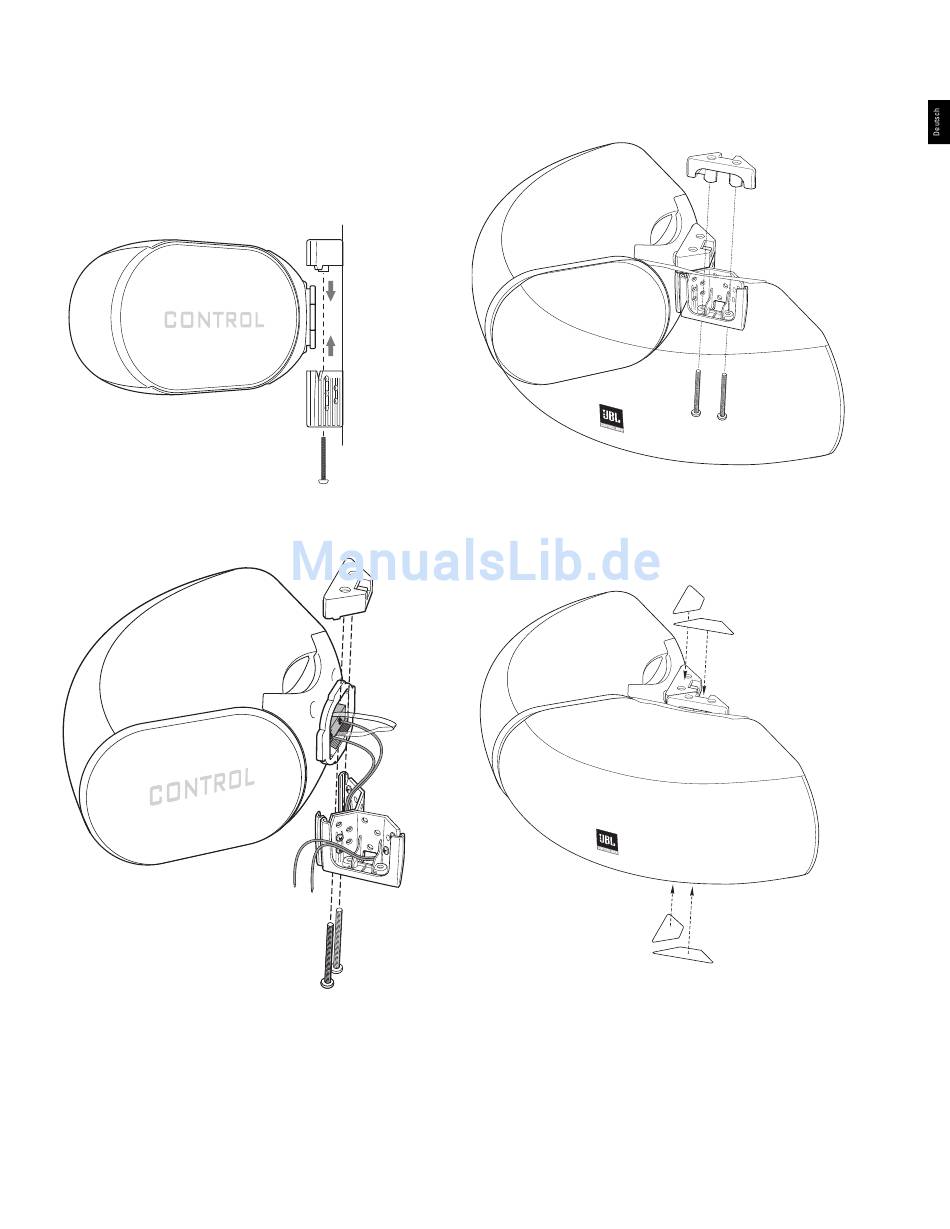

4. Die Halterung ist so konstruiert, dass Sie den Flansch auf der Rückseite
des JBL Control NOW-Lautsprechers mit der entsprechenden Kappe und
zwei Befestigungsschrauben sicher arretiert (siehe Abbildung unten). Die
Halterung kann jetzt schon das Gewicht des Lautsprechers tragen. Stecken
Sie nun die Wandhalterungskappe auf die Halterung. Drehen Sie nun die
zwei Schrauben aus dem Schraubensatz 1 (im Lieferumfang enthalten) von
unten in die Halterung ein, um das Ganze zu sichern. Gehen Sie auch beim
zweiten Lautsprecher so vor wie beschrieben.
Wandhalterungskappe
Halterung für Wand- oder Eckbefesti-
gung (Seitenansicht)
Schraubensatz 1
Schraubensatz 1
5. Stecken Sie den Flansch des zweiten Lautsprechers in die leere Halterung
(siehe unten). Sichern Sie die Halterung mit dem Schraubensatz.
6. Möchten Sie das JBL Logo neu ausrichten, müssen Sie es etwas aus der
Frontabdeckung herausziehen und in die richtige Position drehen. Das JBL
Logo wird von einer Feder in Position gehalten. Entfernen Sie die Folien von
den selbstklebenden Abdeckungen für die Wandhalterungskappen und brin-
gen Sie diese an.
Schraubensatz 1
Abdeckungen für die
Wandhalterungskappen
Abdeckungen für die
Wandhalterung
13 13
