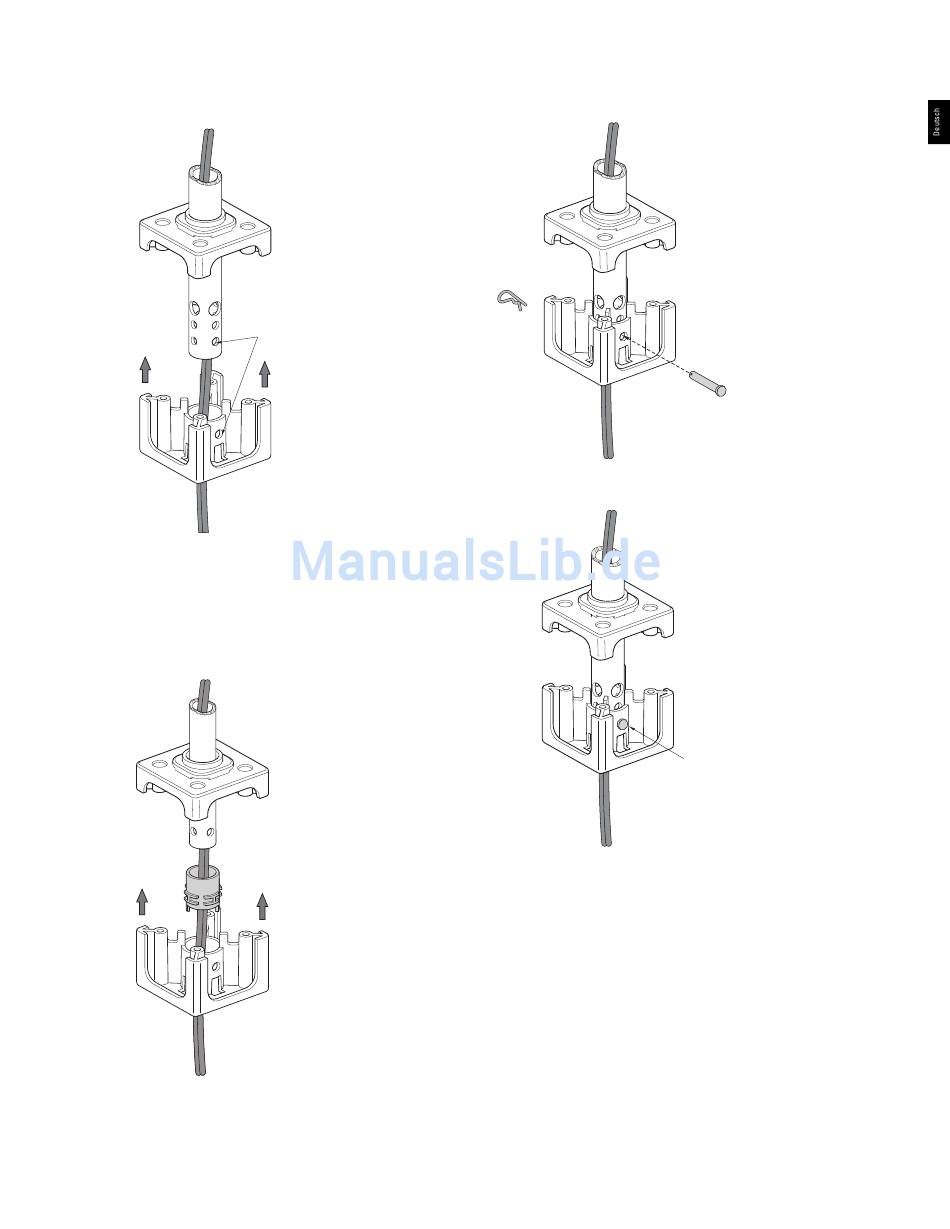

2A. Führen Sie das Rohr durch die Halterung und richten Sie die Bohrungen
aus (siehe Abbildung unten).
Befestigungsstange
Halterung für die
Montage an eine
Deckenventilator-
stange
(MONTAGE AN EIN ROHR MIT GERINGEREM
DURCHMESSER)
2B. Hat das Rohr ein kleineren Durchmesser benötigen Sie den mitgelieferten
Adapter – montieren Sie ihn so wie in der Abbildung unten gezeigt. Mit die-
sem Adapter sorgen Sie dafür, dass die gesamte Konstruktion mechanisch
stabil bleibt.
Abdeckkappe
Bohrungen
Adapter für die Befestigung
an ein Rohr mit geringerem
Durchmesser
3. Schieben Sie den Bolzen durch die Bohrungen der Halterung und der
Befestigungsstange. Sichern Sie den Bolzen mit dem beigelegten Splint.
Befesti-
gungs-
Splint
stange
Halterung für
die Montage an
eine Decken-
ventilatorstange
4. Nun kann die Halterung das Gewicht der Lautsprecher tragen.
Abdeckkappe
Befestigungsstange
Halterung für
die Montage an
Bolzen
eine Decken-
ventilatorstange
Abdeckkappe
Bolzen
19 19
