VERKABELUNG FÜR DEN MONO-BETRIEB
1. Verwenden Sie das mitgelieferte Lautsprecherkabel. Fädeln Sie die Kabel
durch das Befestigungsrohr. Führen Sie die vier Aderpaare durch die jeweili-
gen Kabelzuführungslöcher (siehe unten).
HINWEIS: Diese Vorgehensweise gilt sowohl für Rohre mit kleinem
als auch mit großem Durchmesser. In der Abbildung unten sehen Sie ein
Befestigungsrohr mit großem Durchmesser.
Kabelzuführungslöcher

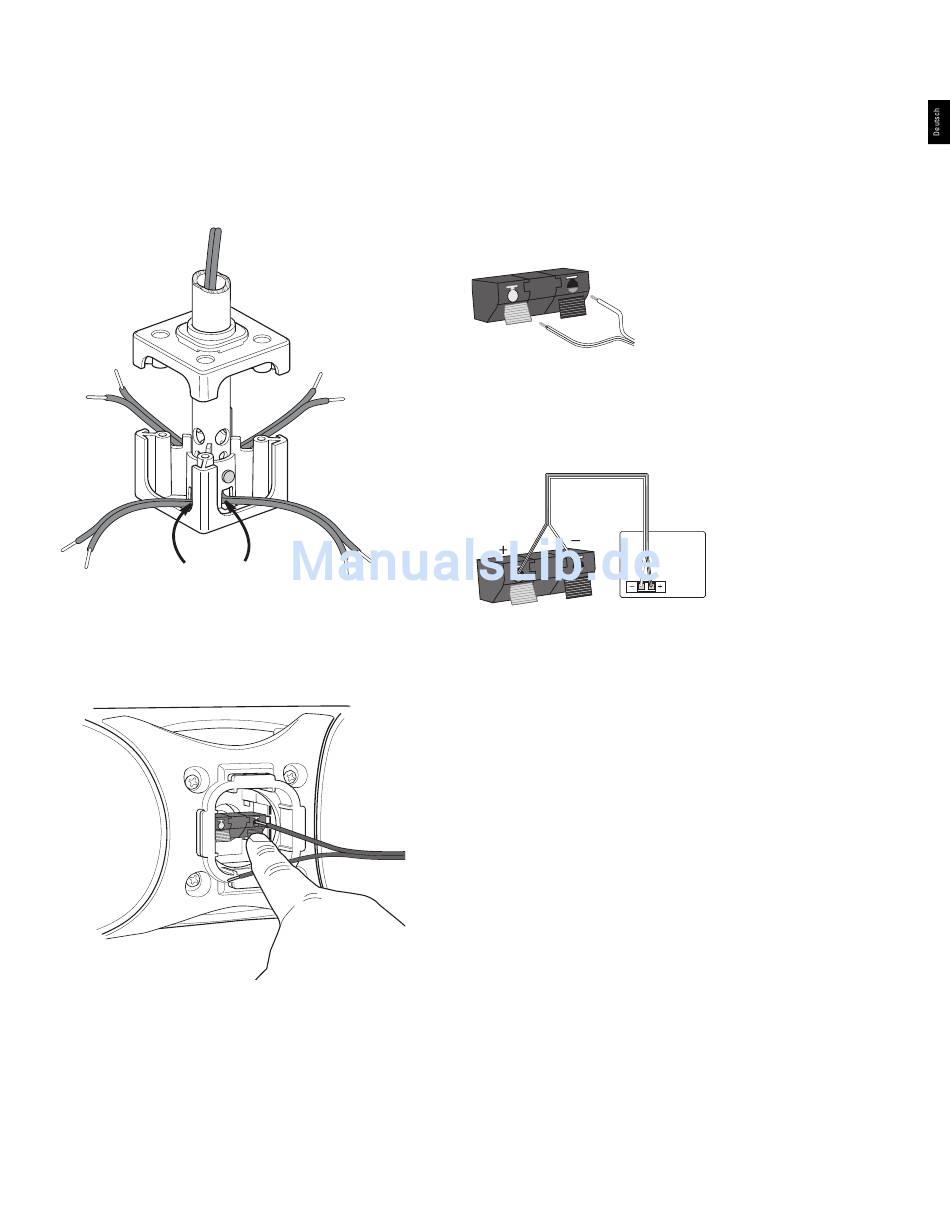

Verkabelung für Mono-Wiedergabe
2. Klemmen Sie die Kabel an die Anschlussterminals der jeweiligen JBL Control
NOW-Lautsprecher (siehe Abbildung unten). Stecken Sie die Lautsprecher in
die jeweilige Halterung wie in Schritt 6 auf Seite 15 beschrieben. Fahren Sie
danach mit den Hinweisen in der Spalte rechts fort.
Abdeckkappe
Befesti-
gungs-
stange
Halterung für
die Montage an
eine Decken-
ventilatorstange
WICHTIG: Stellen Sie bitte sicher, dass alle Komponenten Ihrer Anlage
ausgeschaltet sind, bevor Sie mit der Verkabelung beginnen. Verwenden Sie
ausschließlich hochwertige Lautsprecherkabel mit einer markierten Ader. Die
markierte Ader (eine Kerbe oder ein eingeschlossener Farbfaden oder eine
andersfarbige Isolierung) wird für die Verkabelung des Plus-Pols (+) verwendet.
HINWEIS: Detaillierte Informationen zum Thema Lautsprecherkabel und
Verkabelungsmöglichkeiten erhalten Sie bei Ihrem Fachhändler.
1. 6 mm der Isolierung entfernen
Die Lautsprecher sind mit farblich codierten
2. Drücken Sie auf die Federklemme
Anschlussterminals ausgestattet, welche ganz
3. Führen Sie das abisolierte Kabelende ein;
unterschiedliche Befestigungsmöglichkeiten
Federklemme wieder loslassen
bieten. Die am weitesten verbreitete Methode
SCHWARZ = -
ROT = +
sehen Sie in der Abbildung links. Verbinden
Sie den Plus-Pol (+) des Lautsprecheraus-
gangs auf der Rückseite ihres Receivers mit
Nicht
dem Plus-Pol des jeweiligen Lautsprechers.
markierte
Markierte
Ader = -
Verfahren Sie auf die gleiche Art und Weise
Ader = +
mit dem Minus-Pol (-). Bitte lesen Sie in der
Lautsprecherkabel
Bedienungsanleitung Ihres Receivers/
Verstärkers bzw. Fernsehers nach, wie Sie die Lautsprecher verkabeln müssen.
WICHTIG: Achten Sie bitte darauf, dass Sie die Pole nicht vertauschen:
Verbinden Sie immer Plus mit Plus und Minus mit Minus. Vertauschen Sie die
Pole, werden Raumklang und Basswiedergabe schlechter.
Standard-Verka-
belung
Nicht markierte
Lautsprecher-
Ader = -
rückseite
SCHWARZ = -
ROT = +
Markierte
Ader = +
Receiver oder
Diese Illustration zeigt die
Verstärker
Verkabelung für nur einen
(Rückansicht)
Kanal eines Stereo- oder
Heimkinosystems
