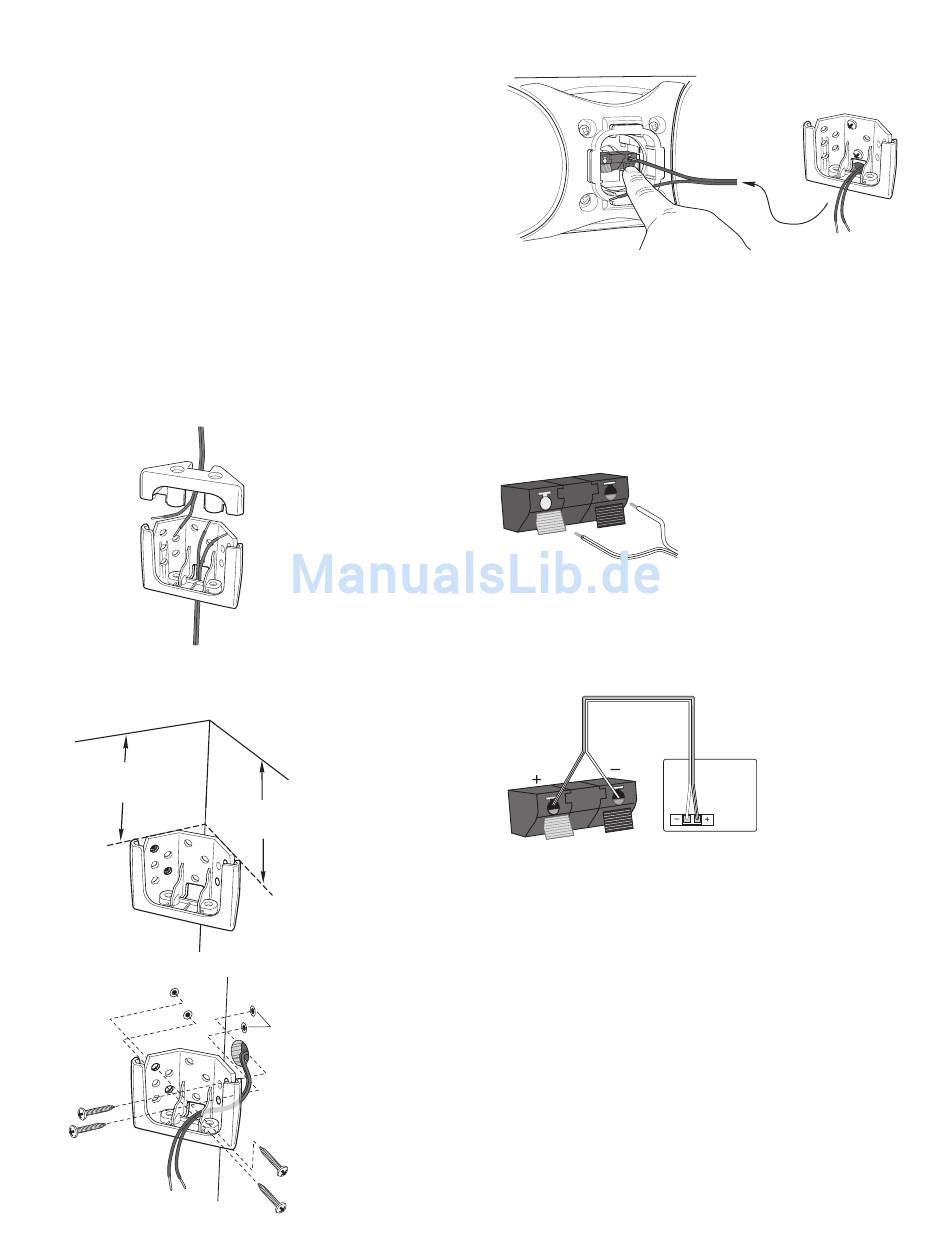

MONTAGE IN EINE WANDECKE
ACHTUNG
Der Kunde trägt selbst die Verantwortung für die Wahl des passenden Befesti-
gungsmaterials sowie dessen korrekte Verwendung, um den Lautsprecher
sicher an die Wand zu montieren. Die JBL Control NOW-Lautsprecher lassen
sich eigentlich sehr einfach installieren. Sollten Sie aber die Anweisungen
dieser Bedienungsanleitung nicht verstehen, oder sollten Ihre handwerklichen
Fähigkeiten für die Montage nicht ausreichen, wenden Sie sich bitte an Ihren
Fachhändler oder einen Elektriker – er wird die Arbeit gerne für Sie überneh-
men. Bitte verwenden Sie keine elektrischen Werkzeuge (z.B. Akku-Schrauber
usw.). Elektrische Werkzeuge entwickeln viel Drehmoment und könnten unter
Umständen Schrauben oder andere Komponenten und Zubehör beschädigen.
Beschädigtes Befestigungsmaterial kann die Sicherheit Ihrer Installation be-
einträchtigen.
Achten Sie bitte bei der Wandmontage darauf, dass die entsprechende Halte-
rung des JBL Control NOW-Lautsprechers MINDESTENS 7,6 cm (horizontal
ausgerichtet) bzw. 21,6 cm (vertikale Aufstellung) von der Decke entfernt befes-
tigt wird. Halten Sie sich nicht an diesen Sicherheitsabstand werden Sie den
Lautsprecher nicht in die Halterung einhängen und befestigen können.
Zusammenbau der
Wandhalterung
HINWEIS: Die Wandhalte-
rung ist mit zwei Öffnun-
gen für Lautsprecherkabel
versehen.
2. Bringen Sie die Halterung an die Wand an. Verwenden Sie dazu passende Dübel
7,6 cm Abstand
zwischen Oberkante
der Halterung und der
21,6 cm Abstand
Decke (horizontale
zwischen Oberkante der
Montage)
Halterung und der De-
cke (vertikale Montage)
6 6
1. Verlegen Sie das Lautsprecherkabel
bis zur Montagestelle des JBL Control
NOW Lautsprechers.
Dübel
3. Schließen Sie die Kabel an den JBL Control NOW-Lautsprecher an.
WICHTIG: Stellen Sie bitte sicher, dass alle Komponenten Ihrer Anlage
ausgeschaltet sind, bevor Sie mit der Verkabelung beginnen. Verwenden Sie
ausschließlich hochwertige Lautsprecherkabel mit einer markierten Ader. Die
markierte Ader (eine Kerbe oder ein eingeschlossener Farbfaden oder eine
andersfarbige Isolierung) wird für die Verkabelung des Plus-Pols (+) verwendet.
HINWEIS: Detaillierte Informationen zum Thema Lautsprecherkabel und
Verkabelungsmöglichkeiten erhalten Sie bei Ihrem Fachhändler.
1. 6 mm der Isolierung entfernen
Die Lautsprecher sind mit farblich codierten
2. Drücken Sie auf die Federklemme
Anschlussterminals ausgestattet, welche ganz
3. Führen Sie das abisolierte Kabelende ein;
unterschiedliche Befestigungsmöglichkeiten
Federklemme wieder loslassen
bieten. Die am weitesten verbreitete Methode
SCHWARZ = -
ROT = +
sehen Sie in der Abbildung links. Verbinden Sie
den Plus-Pol (+) des Lautsprecherausgangs auf
der Rückseite ihres Receivers mit dem Plus-Pol
des jeweiligen Lautsprechers. Verfahren Sie
Nicht
markierte
Markierte
auf die gleiche Art und Weise mit dem entspre-
Ader = -
Ader = +
chenden Minus-Pol (-). Bitte lesen Sie in der
Lautsprecherkabel
Bedienungsanleitung Ihres Receivers/Verstär-
kers bzw. Fernsehers nach, wie Sie die Lautsprecher verkabeln müssen.
WICHTIG: Achten Sie bitte darauf, dass Sie die Pole nicht vertauschen:
Verbinden Sie immer Plus mit Plus und Minus mit Minus. Vertauschen Sie die
Pole, werden Raumklang und Basswiedergabe schlechter.
Standard-Verka-
belung
Nicht markierte
Lautsprecherrück-
Ader = -
seite
SCHWARZ = -
ROT = +
Markierte Ader = +
Receiver oder
Diese Illustration zeigt die
Verstärker
Verkabelung für nur einen
(Rückansicht)
Kanal eines Stereo- oder
Heimkinosystems
