STEREO-BETRIEB
ACHTUNG
Der Kunde trägt selbst die Verantwortung für die Wahl des passenden Befesti-
gungsmaterials sowie dessen korrekte Verwendung, um den Lautsprecher
sicher an die Wand zu montieren. Die JBL Control NOW-Lautsprecher lassen
sich eigentlich sehr einfach installieren. Sollten Sie aber die Anweisungen
dieser Bedienungsanleitung nicht verstehen, oder sollten Ihre handwerklichen
Fähigkeiten für die Montage nicht ausreichen, wenden Sie sich bitte an Ihren
Fachhändler oder einen Elektriker – er wird die Arbeit gerne für Sie überneh-
men. Bitte verwenden Sie keine elektrischen Werkzeuge (z.B. Akku-Schrauber
usw.). Elektrische Werkzeuge entwickeln viel Drehmoment und könnten unter
Umständen Schrauben oder andere Komponenten und Zubehör beschädigen.
Beschädigtes Befestigungsmaterial kann die Sicherheit Ihrer Installation beein-
trächtigen.

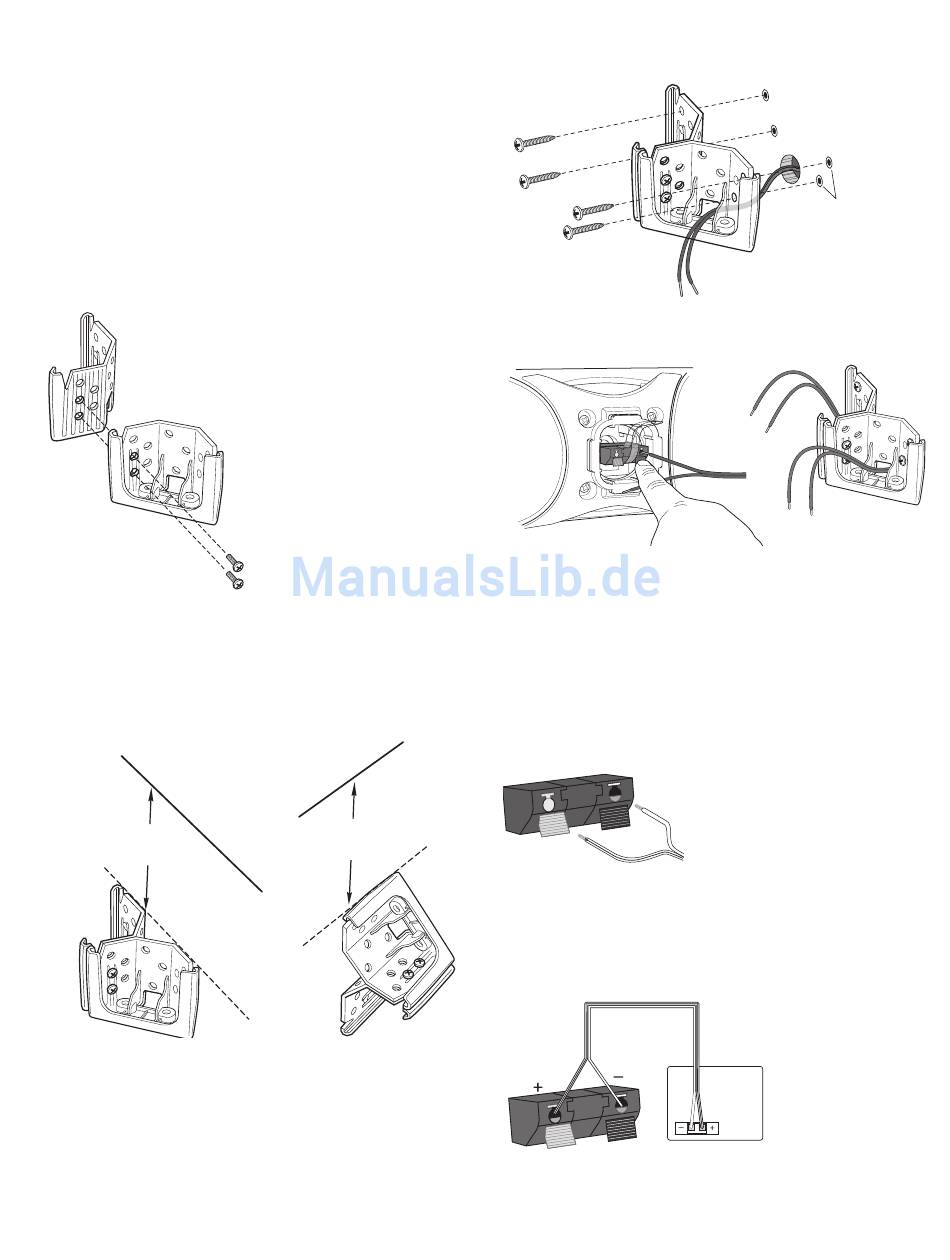

Schraubensatz 2
Achten Sie bitte bei der Wandmontage darauf, dass die entsprechende Halterung
des JBL Control NOW-Lautsprechers MINDESTENS 7,6 cm (horizontal ausge-
richtet) bzw. 21,6 cm (vertikale Aufstellung) von der Decke entfernt befestigt wird.
Halten Sie sich nicht an diesen Sicherheitsabstand werden Sie den Lautsprecher
nicht in die Halterung einhängen und befestigen können
7,6 cm Abstand zwischen
Oberkante der Halterung und
der Decke (horizontale Montage)
12 12
1. Verschrauben Sie zwei Wandhalte-
rungen miteinander – verwenden Sie
hierzu den Schraubensatz 2 (siehe
Abbildung links). Bringen Sie die
Halterungen an die Wand an.
21,6 cm Abstand zwischen Ober-
kante der Halterung und der Decke
(vertikale Montage)
2. Bringen Sie die Halterungen an die Wand an. Verwenden Sie dazu passende
Dübel.
3. Klemmen Sie die Kabel an die Anschlussterminals beider JBL Control NOW-
Lautsprecher an.
WICHTIG: Stellen Sie bitte sicher, dass alle Komponenten Ihrer Anlage
ausgeschaltet sind, bevor Sie mit der Verkabelung beginnen. Verwenden Sie
ausschließlich hochwertige Lautsprecherkabel mit einer markierten Ader. Die
markierte Ader (eine Kerbe oder ein eingeschlossener Farbfaden oder eine
andersfarbige Isolierung) wird für die Verkabelung des Plus-Pols (+) verwendet.
HINWEIS: Detaillierte Informationen zum Thema Lautsprecherkabel und
Verkabelungsmöglichkeiten erhalten Sie bei Ihrem lokalen Fachhändler.
1. 6 mm der Isolierung entfernen
2. Drücken Sie auf die Federklemme
3. Führen Sie das abisolierte Kabelende ein;
Federklemme wieder loslassen
SCHWARZ = -
ROT = +
Nicht
markierte
Markierte
Ader = -
Ader = +
Lautsprecherkabel
Verstärkers bzw. Fernsehers nach, wie Sie die Lautsprecher verkabeln müssen.
WICHTIG: Achten Sie bitte darauf, dass Sie die Pole nicht vertauschen:
Verbinden Sie immer Plus mit Plus und Minus mit Minus. Vertauschen Sie die
Pole, werden Raumklang und Basswiedergabe schlechter.
Standard-Verka-
belung
Nicht markierte
Lautsprecher-
Ader = -
rückseite
SCHWARZ = -
ROT = +
Dübel
Die Lautsprecher sind mit farblich codierten
Anschlussterminals ausgestattet, welche ganz
unterschiedliche Befestigungsmöglichkeiten
bieten. Die am weitesten verbreitete Methode
sehen Sie in der Abbildung links. Verbinden
Sie den Plus-Pol (+) des Lautsprecheraus-
gangs auf der Rückseite ihres Receivers mit
dem Plus-Pol des jeweiligen Lautsprechers.
Verfahren Sie auf die gleiche Art und Weise
mit dem Minus-Pol (-). Bitte lesen Sie in der
Bedienungsanleitung Ihres Receivers/
Markierte Ader = +
Receiver oder
Diese Illustration zeigt die
Verstärker
Verkabelung für nur einen
(Rückansicht)
Kanal eines Stereo- oder
Heimkinosystems
