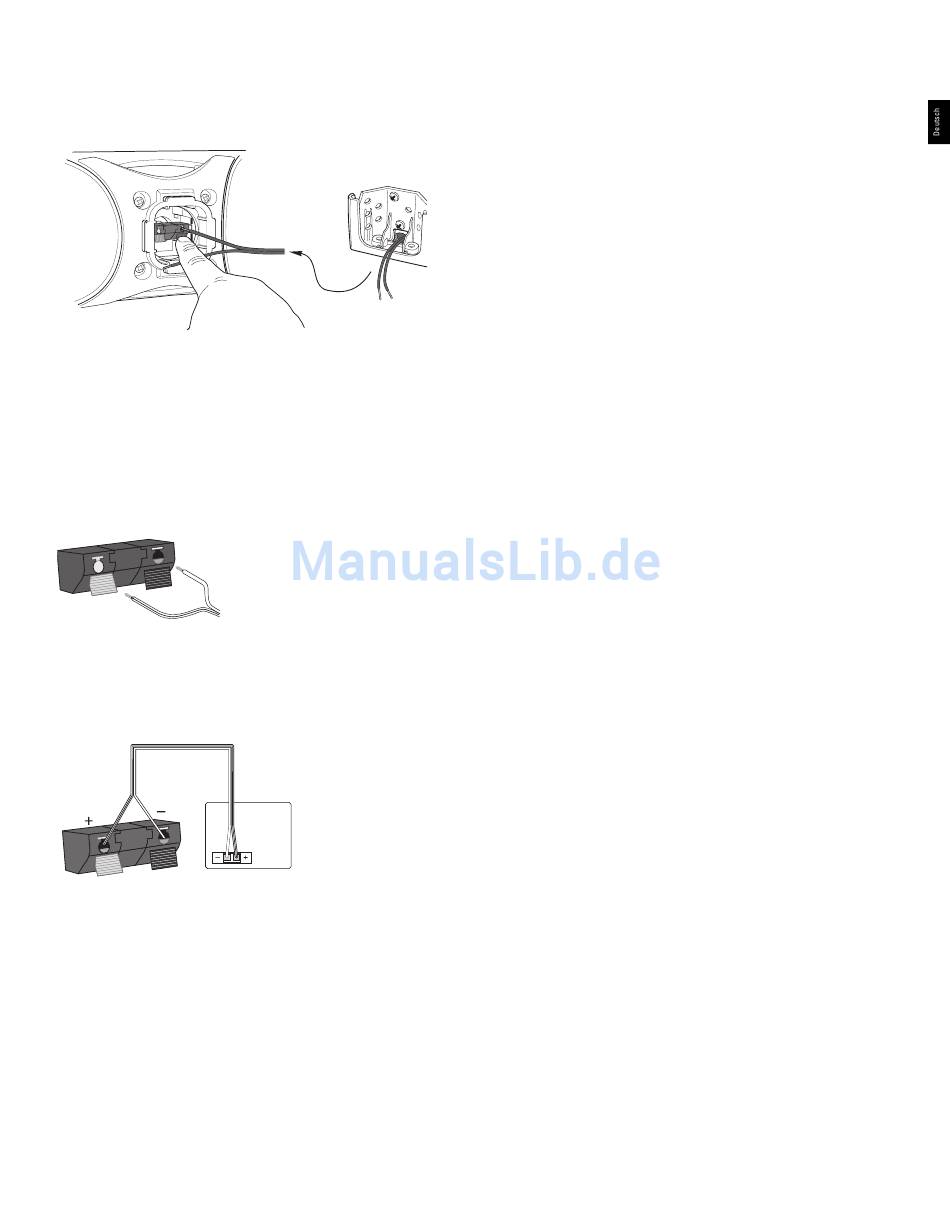

7. Klemmen Sie das Lautsprecherkabel ans Anschlussterminal, und befestigen Sie
den Lautsprecher an die Halterung. Verkabeln Sie Lautsprecher D wie bereits
beschrieben. Fahren Sie danach weiter fort mit den Anweisungen auf dieser
Seite.
WICHTIG: Stellen Sie bitte sicher, dass alle Komponenten Ihrer Anlage
ausgeschaltet sind, bevor Sie mit der Verkabelung beginnen. Verwenden Sie
ausschließlich hochwertige Lautsprecherkabel mit einer markierten Ader. Die
markierte Ader (eine Kerbe oder ein eingeschlossener Farbfaden oder eine
andersfarbige Isolierung) wird für die Verkabelung des Plus-Pols (+) verwendet.
HINWEIS: Detaillierte Informationen zum Thema Lautsprecherkabel und
Verkabelungsmöglichkeiten erhalten Sie bei Ihrem Fachhändler.
1. 6 mm der Isolierung entfernen
Die Lautsprecher sind mit farblich codierten
2. Drücken Sie auf die Federklemme
Anschlussterminals ausgestattet, welche ganz
3. Führen Sie das abisolierte Kabelende ein;
unterschiedliche Befestigungsmöglichkeiten
Federklemme wieder loslassen
bieten. Die am weitesten verbreitete Methode
SCHWARZ = -
ROT = +
sehen Sie in der Abbildung links. Verbinden
Sie den Plus-Pol (+) des Lautsprecheraus-
gangs auf der Rückseite ihres Receivers mit
dem Plus-Pol des jeweiligen Lautsprechers.
Nicht
markierte
Verfahren Sie auf die gleiche Art und Weise
Markierte
Ader = -
Ader = +
mit dem Minus-Pol (-). Bitte lesen Sie in der
Lautsprecherkabel
Bedienungsanleitung Ihres Receivers/
Verstärkers bzw. Fernsehers nach, wie Sie die Lautsprecher verkabeln müssen.
WICHTIG: Achten Sie bitte darauf, dass Sie die Pole nicht vertauschen:
Verbinden Sie immer Plus mit Plus und Minus mit Minus. Vertauschen Sie die
Pole, werden Raumklang und Basswiedergabe schlechter.
Standard-Verka-
belung
Nicht markierte
Lautsprecher-
Ader = -
rückseite
SCHWARZ = -
ROT = +
Markierte
Ader = +
Diese Illustration zeigt die
Receiver oder
Verstärker
Verkabelung für nur einen
(Rückansicht)
Kanal eines Stereo- oder
Heimkinosystems
23 23
