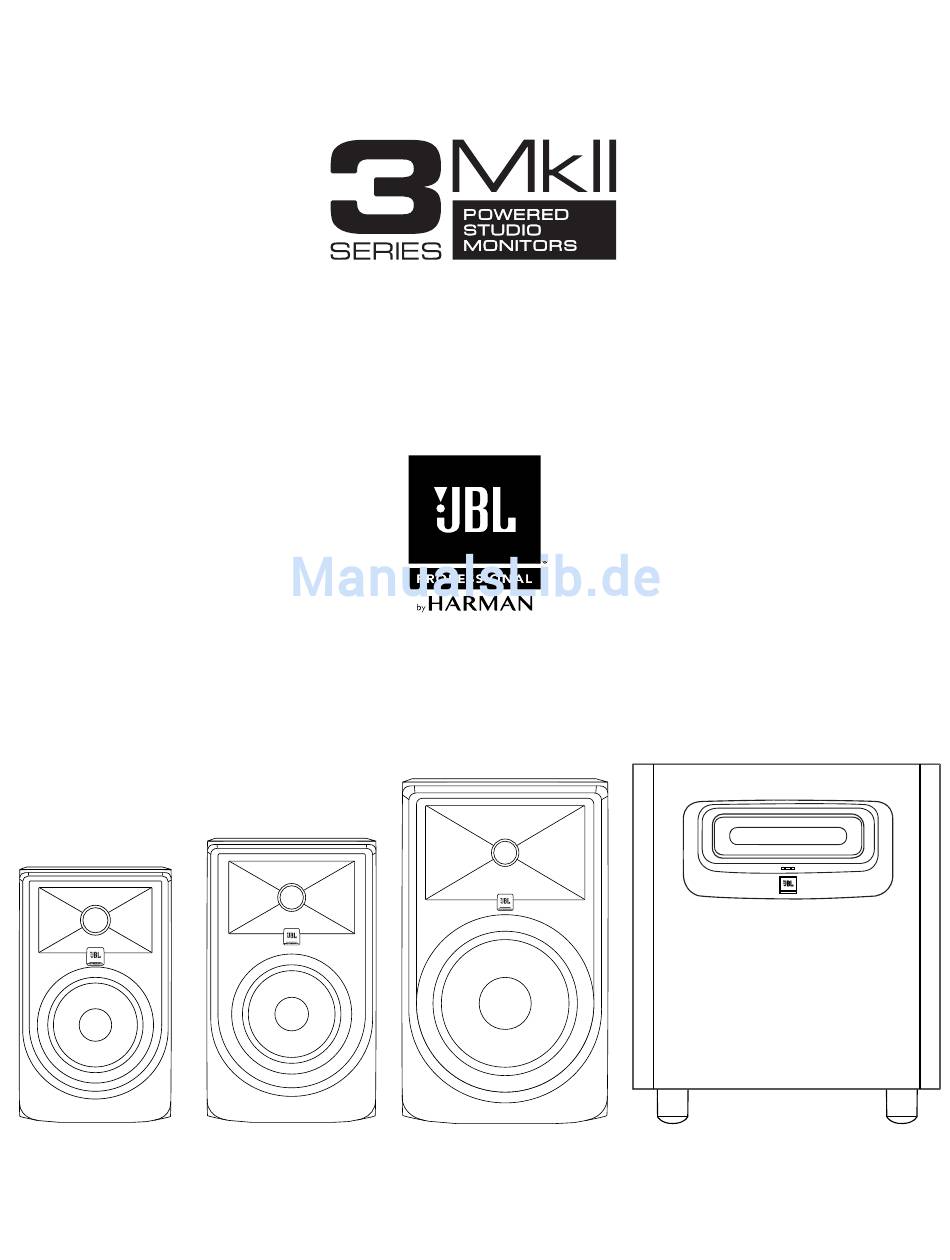

- Seite 1 Bedienungsanleitung 305P MkII 306P MkII 308P MkII LSR310S Aktiver 5" (127 mm)- Aktiver 6" (127 mm)- Aktiver 8" (127 mm)- Aktiver 10" (127 mm)- Studiomonitor Studiomonitor Studiomonitor Studio-Subwoofer...
- Seite 2 Produktregistrierung Vielen Dank für Ihren Kauf von Studiomonitoren der JBL 3er‑Serie Registrieren Sie Ihre Monitore der 3er-Serie unter www.jblpro.com/registration, um wichtige Informationen zu erhalten, sobald diese verfügbar sind.
-
Seite 3: Inhaltsverzeichnis
Inhalt Abschnitt 1: Wichtige Sicherheitshinweise ������������������������������������������������������������������������������������������������������������ 4 Abschnitt 2: Einführung ������������������������������������������������������������������������������������������������������������������������������������������ 5 Das „Linear Spatial Reference“ (LSR)-Design von JBL .................. 5 Image Control Waveguide ..........................5 Features der Modelle 305P, 306P und 308P MkII................... 5 Features des aktiven Studio-Subwoofers LSR310S ..................6 Die Zuverlässigkeit von JBL Professional ....................... -
Seite 4: Abschnitt 1: Wichtige Sicherheitshinweise
Harman Professional erklärt hiermit, dass die Geräte vom Typ JBL das Vorhandensein von nicht isolierter „gefährlicher Spannung“ im Gerät hinweisen, 305P MKII, 306P MKII, 308P MKII die folgenden Vorschriften erfüllen: die so hoch sein kann, dass sie ein Stromschlagrisiko für Personen darstellt. -
Seite 5: Abschnitt 2: Einführung
Abschnitt 2: Einführung Herzlichen Glückwunsch zum Kauf Ihrer Studiomonitore der JBL Professional 3er-Serie. Die 3er-Serie erfüllt die hohen Standards von JBL in Bezug auf Genauigkeit sowie dauerhafte Zuverlässigkeit bei anspruchsvollen professionellen Anwendungen. Sämtliche Modelle der 3er-Serie verfügen über JBL Professional Wandler und Netzwerktechnologien, um eine akkurate Frequenzwiedergabe, eine außergewöhnliche Tieffrequenzerweiterung und hohe Schalldruckpegel... -
Seite 6: Features Des Aktiven Studio-Subwoofers Lsr310S
Lautstärke fehlerfrei betrieben werden kann. DIE ZUVERLÄSSIGKEIT VON JBL PROFESSIONAL Bevor ein Design produktionsreif ist, muss jedes Modell der 3er-Serie den von JBL vorgegebenen 100-stündigen Extremtest bestehen, bei dem der Lautsprecher 100 Stunden lang bei voller Lautstärke Material fehlerfrei wiedergeben muss. Durch diesen anspruchsvollen Test wird gewährleistet, dass die Monitore der 3er-Serie über Jahre hinweg zuverlässige Leistung erbringen. -
Seite 7: Abschnitt 3: Einrichten Des Systems
Abschnitt 3: Einrichten des Systems JEDER KARTON DER 3ER‑SERIE ENTHÄLT FOLGENDE GEGENSTÄNDE: • Einen MkII-Studiomonitor bzw. einen Subwoofer der 3er-Serie • Ein Netzkabel • Schnellstart-Anleitung • Vier abziehbare Gummifüße (nur MkII-Modelle 305P, 306P und 308P) AUSPACKEN Wir empfehlen, einen Lautsprecher wie folgt aus seiner Verpackung zu nehmen, um eine Beschädigung des Hochtöners zu vermeiden: MkII-Modelle 305P, 306P und 308P: Entfernen Sie den äußeren Versandkarton (falls vorhanden). - Seite 8 • Im Idealfall sollten die MkII-Studiomonitore der 3er-Serie auf geeignete Ständer gestellt werden und nicht auf die Arbeitsfläche. Dies verhindert Resonanzen sowie die Verschlechterung der Tiefenwiedergabe, die aufgrund der mechanischen Verbindung des Lautsprechers mit der Fläche auftreten. • Um ein optimales Imaging zu erzielen, sollten der linke und der rechte Lautsprecher symmetrisch im Raum aufgestellt werden, so dass jeder Lautsprecher die gleiche Entfernung zu den benachbarten Wänden und reflektierenden Flächen aufweist.
-
Seite 9: Audioanschlüsse
AUDIOANSCHLÜSSE HINWEIS: Bevor Sie die Audioanschlüsse verbinden, stellen Sie sicher, dass der LAUTSTÄRKEREGLER an jedem Lautsprecher/Subwoofer der 3er-Serie voll auf Linksanschlag (Minimum) gedreht ist. Die Lautsprecher der 3er-Serie sind mit symmetrischen XLR- sowie 6 mm (¼")-TRS-Eingangsanschlüssen ausgestattet, um den Anschluss von professionellen Audioschnittstellen, Mischpulten und Audioproduktionsequipment, aber auch von asymmetrischen Verbrauchergeräten wie z. B. -
Seite 10: Abschnitt 4: Aktive Mkii-Studiomonitore 305P, 306P Und 308P
FEATURES HOCHFREQUENZWANDLER (HOCHTÖNER) – Dieser Wandler reproduziert hochfrequente Signale. WAVEGUIDE – Der spezielle entwickelte JBL Image Control Waveguide verbessert das Imaging und optimiert die Mischung von direktem und reflektiertem Klang im Raum, um einen neutralen Klang an der Mischposition zu gewährleisten. -
Seite 11: Eingangspanel
EINGANGSPANEL XLR‑EINGANG – Für den Anschluss professioneller Geräte an diesen Eingang mittels eines symmetrischen XLR-Steckers. 6 MM (¼")‑EINGANG – Für den Anschluss von professionellem Equipment mittels eines symmetrischen 6 mm (¼")-Steckers. Für den Anschluss von Verbrauchergeräten mittels eines asymmetrischen 6 mm (¼")-Steckers. EINGANGSEMPFINDLICHKEITSSCHALTER – Stellen Sie diesen Schalter auf +4 dBu, um beim Anschluss professioneller Geräte, die hohe Ausgabepegel erreichen können, Übersteuerungen zu vermeiden. -
Seite 12: Abschnitt 5: Aktiver Studio-Subwoofer Lsr310S
Abschnitt 5: Aktiver Studio-Subwoofer LSR310S Vorderansicht Rückansicht Ansicht von unten FEATURES TIEFFREQUENZWANDLER (TIEFTÖNER) – Dieser Wandler reproduziert tieffrequente Signale. POWER‑ANZEIGE – Diese LED leuchtet, wenn der Lautsprecher mit dem Netz verbunden und eingeschaltet ist. FÜSSE – Diese Füße heben den Subwoofer an, um eine akustische Kopplung mit dem Fußboden zu verhindern. BASSREFLEX‑SYSTEM –... -
Seite 13: Eingangspanel
EINGANGSPANEL RECHTER UND LINKER XLR‑EINGANG – Für den Anschluss professioneller Geräte an diese Eingänge mittels symmetrischer XLR-Stecker. RECHTER UND LINKER 6 MM (¼")‑EINGANG – Für den Anschluss von professionellem Equipment mittels symmetrischer 6 mm (¼")-Stecker. Für den Anschluss von Verbrauchergeräten mittels asymmetrischer 6 mm (¼")-Stecker. RECHTER UND LINKER XLR‑AUSGANG – Verbinden Sie diese Ausgänge mit den MkII-Lautsprechern der 3er-Serie oder anderen aktiven Lautsprechern bzw. -
Seite 14: Audioanschlüsse
AUDIOANSCHLÜSSE Schließen Sie Signalquellen entweder an die XLR- oder die 6 mm (¼")-EINGANGSANSCHLÜSSE an. Verbinden Sie eine einzige Signalquelle mit dem Lautsprecher, und zwar entweder über die XLR- ODER die 6 mm (¼")-EINGANGSANSCHLÜSSE. Schließen Sie nie verschiedene Signalquellen an die XLR- und die 6 mm (¼")-Eingangsanschlüsse gleichzeitig an. Wird der Subwoofer LSR310S zur Wiedergabe des „.1“-LFE-Kanals in einem Surround-Sound- System verwendet, verbinden Sie das „.1“-LFE-Signal entweder mit dem LINKEN oder dem RECHTEN Subwoofereingang. -
Seite 15: Crossover-Einstellungen Und Bass-Management
Möglichkeit, ihre Arbeit so zu hören, wie sie klingen könnte, wenn sie auf einem System mit verbessertem Tiefenwiedergabe-Tuning – wie in Dance Clubs häufig verwendet – gespielt wird. Erstmalig bei JBL hat der LSR310S eine speziell entwickelte XLF(Extended Low Frequency)-Einstellung, die diese in Club-Playback-Systemen verwendete Frequenzkurve imitiert. Ist die XLF-Crossover-Einstellung selektiert, wird ein 120-Hz-Hochpassfilter aktiviert, zusammen mit einer Anhebung um 10 dB bei 60 Hz mit... -
Seite 16: Abschnitt 6: Systemanschlüsse
Abschnitt 6: Systemanschlüsse ZWEIKANALSYSTEME LINKER RECHTER LAUTSPRECHER LAUTSPRECHER (RÜCKSEITE) (RÜCKSEITE) SUBWOOFER (RÜCKSEITE) MISCHER... -
Seite 17: Surround-Sound-Systeme
SURROUND‑SOUND‑SYSTEME LINKER LAUTSPRECHER RECHTER LAUTSPRECHER IN DER MITTE LAUTSPRECHER (RÜCKSEITE) (RÜCKSEITE) (RÜCKSEITE) SUBWOOFER (RÜCKSEITE) COMPUTER- AUDIO-SCHNITTSTELLE COMPUTER- AUDIOSYSTEM LINKER RECHTER SURROUND- SURROUND- LAUTSPRECHER LAUTSPRECHER (RÜCKSEITE) (RÜCKSEITE) -
Seite 18: Abschnitt 7: Fehlersuche
Sie im Raum umher, während Sie dem System zuhören. Wenn Sie eine praktische Position gefunden haben, mit der die gewünschte Basswiedergabe erzielt wird, versuchen Sie den Subwoofer dort aufzustellen. Wenn diese Maßnahmen das Problem nicht beheben, kontaktieren Sie bitte den Kundenservice von JBL Professional. -
Seite 19: Abschnitt 8: Spezifikationen
Abschnitt 8: Spezifikationen 305P 306P 308P LSR310S Frequenzbereich 27 Hz 43 Hz bis 24 kHz 39 Hz bis 24 kHz 37 Hz bis 24 kHz (-10 dBV): 1725 Hz Linkwitz-Riley 1425 Hz Linkwitz-Riley 1800 Hz Linkwitz-Riley – – – Crossover: 4. Ordnung akustisch 4. Ordnung akustisch 4. Ordnung akustisch Max. Dauer-SPL: 94 dB* 98 dB* 102 dB* 105 dB** Max. -
Seite 20: Abschnitt 9: Service- Und Kontaktinformationen Von Jbl
Contacter votre Distributeur JBL Professional. Une liste complète de nos distributeurs internationaux est disponible sur le site web—www.jblpro.com INTERNATIONAL: Wenden Sie sich an die Vertretung von JBL Professional in Ihrem Land. Eine vollständige Liste der internationalen JBL-Vertretungen finden Sie auf unserer Website unter www.jblpro.com FUERA DE LOS ESTADOS UNIDOS: Comuníquese con el distribuidor de JBL Professional de su zona. -
Seite 21: Abschnitt 10: Garantieinformationen
Jahre ab dem Tag des ersten Kaufs durch einen Endkunden. Für Verstärker von JBL gilt eine Garantie von 3 Jahren ab dem Tag des Kaufs. Für das Gehäuse und alle anderen Produkte von JBL gilt eine Garantie von 2 Jahren ab dem Tag des Kaufs. - Seite 22 Teilenummer: 5096517-00-A...
