VERKABELUNG DER LAUTSPRECHER

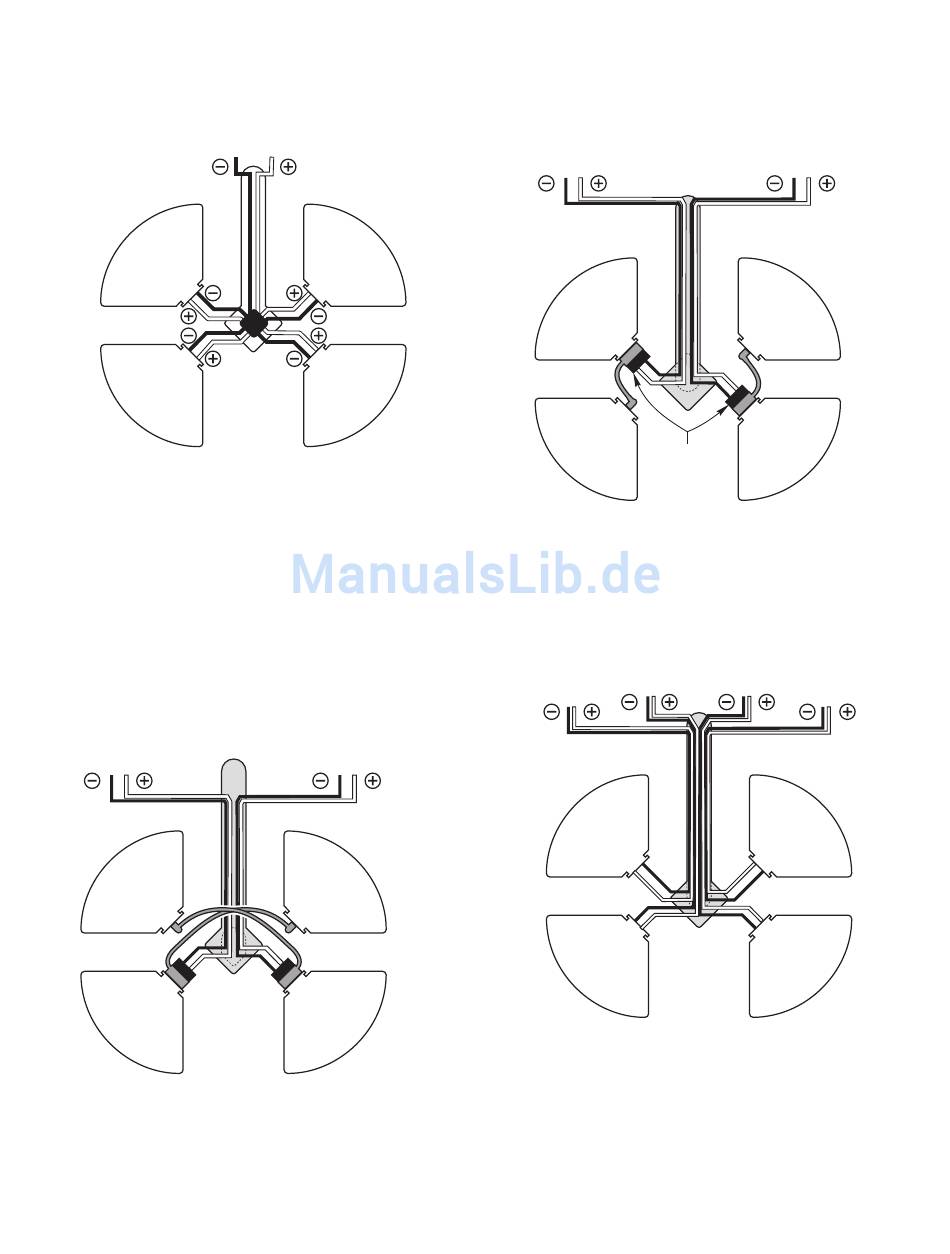

Es gibt vier Methoden zur Verkabelung der Lautsprecher.
1. Verwenden Sie das mitgelieferte Kabel, um die Lautsprecher für den Mono-
Betrieb zu verschalten.
Verbindungskabel
A
D
Verkabelung für Mono-Wiedergabe
2. Verwenden Sie die mitgelieferten Mehrgeräte-Anschlussadapter um die
Lautsprecher für den Stereo-Betrieb zu verschalten.
HINWEIS: Für den Stereo-Betrieb gibt es zwei Verkabelungsoptionen:
2A. Gleichmäßige Schallverteilung – Möchten Sie den Schall über zwei
Kanal 2
A
Kanal
1
Mehrgeräte-
Anschlussadapter
Kanal
2
D
2-Kanal-Verkabelung für ungerichtete Tonwiedergabe.
20
20
B
C
Lautsprecher gleichmäßig im Raum ver-
teilen verkabeln Sie die Boxen wie unten
gezeigt. Dieser Modus ist für den Einsatz
in größeren Räumen optimal geeignet.
Kanal 1
B
Kanal
2
Mehrgeräte-
Anschlussadapter
Kanal
1
C
2B. Stereo-Betrieb – Verwenden Sie diese Verkabelungsmethode für den Stereo-
bzw. Heimkino-Einsatz.
Kanal 1
A
Kanal
1
Mehrgeräte-An-
schlussadapter
Kanal
1
Lautsprecherter-
D
minals
2-Kanal-Verkabelung (Stereo)
3. Verwenden Sie vier Kabelsätze um die Lautsprecher für den Vier-Kanal-
Betrieb zu verschalten.
Kanal 2
Kanal 1
A
Kanal
1
Kanal
2
D
4-Kanal-Verkabelung
Kanal 2
B
Kanal
2
Mehrgeräte-An-
schlussadapter
Kanal
2
C
Kanal 3
Kanal 4
B
Kanal
4
Kanal
3
C
