VIERFACHES LAUTSPRECHERSYSTEM AN DIE DECKE MONTIEREN
(OPTIONALES BEFESTIGUNGSMATERIAL BENÖTIGT)
ACHTUNG
Mit dem Deckenmontage-Kit JBL Control NOW PMB lassen sich die Laut-
sprecher JBL Control NOW und JBL Control NOW AW an die Zimmerdecke
anbringen. Als Befestigungsstange kann dabei eine konventionelle Decken-
Ventilatorstange dienen. Da es ganz unterschiedliche Ventilatorensysteme
gibt muss der Kunde selbst beurteilen ob die vorliegende Befestigungsstange
das Gewicht der Lautsprecher tragen kann und zum von JBL angebotenen
Montagekit kompatibel ist. JBL Inc. übernimmt keinerlei Verantwortung für die
Wahl einer passenden Befestigungsstange.
AUSPACKEN DER HALTERUNG UND DES
KABEL-KITS
Packen Sie die Halterung und das Verbindungskabel vorsichtig aus. Sollten
Sie einen Transportschaden feststellen, wenden Sie sich bitte sofort an Ihren
Händler bzw. Lieferanten. Heben Sie das Verpackungsmaterial auf – Sie könn-
ten es bei einem künftigen Umzug oder im Servicefall benötigen. Offnen Sie die
Verpackung und überprüfen Sie den Lieferumfang:

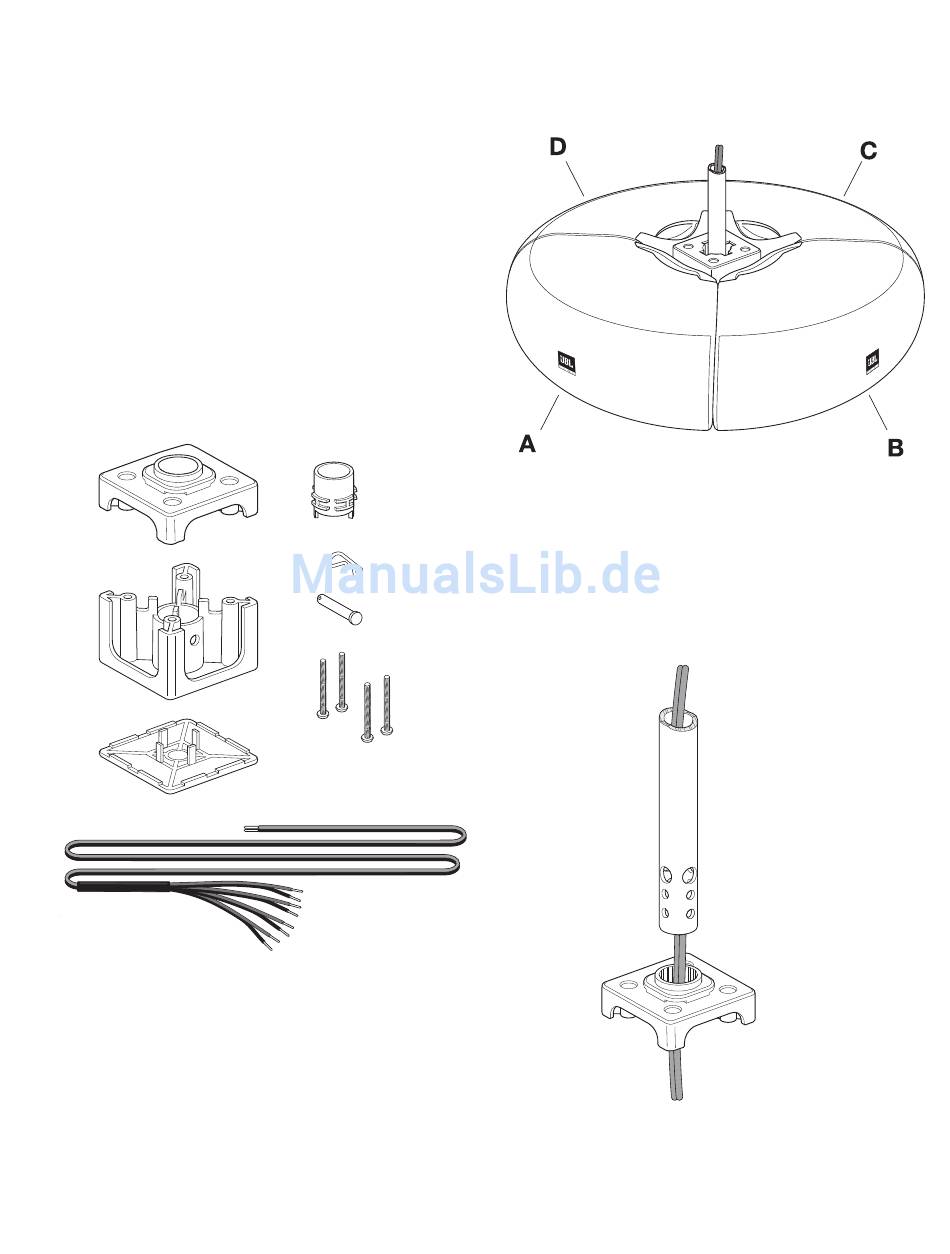

Lieferumfang:
Abdeckkappe
Halterung für die
Montage an eine
Deckenventilator-
stange
Untere Abdeckkappe für die Halterung
Verbindungskabel
18
18
Adapter für die
Befestigung an ein
Rohr mit geringerem
Durchmesser
Splint
Bolzen
Schraubensatz 1
ANORDNUNG DER MONTIERTEN
LAUTSPRECHER
HALTERUNG AN DIE BEFESTIGUNGSSTANGE
MONTIEREN
(PASSEND FÜR ROHRE MIT GROSSEM DURCHMESSER)
1. Fädeln Sie das Lautsprecherkabel durch das Rohr. Führen Sie das Rohr
durch die Abdeckkappe.
Deckenventilatorstange
Abdeckkappe
