WANDMONTAGE UND FREIE AUFSTELLUNG DER LAUTSPRECHER

Justierbare Halterungen für die Wandmontage beider Lautsprecher
und des Sendemoduls liegen dem Produkt bei. Die beigelegten Hal-
terungen eignen sich NUR für die Wand- und NICHT für die Decken-
montage. Die Befestigung an der Wohnungsdecke wird grundsätz-
lich nicht empfohlen – egal welche Halterungen Sie verwenden.
WANDMONTAGE MIT HILFE DER
BEIGELEGTEN HALTERUNGEN
Wichtiger Sicherheitshinweis: Die Auswahl passenden Montage -
materials (nicht im Lieferumfang enthalten), der korrekte Zusammen-
bau und die sichere Befestigung der Halterungen sowie die sichere
Befestigung des Lautsprechers unter Berück sichti gung des Eigen-
gewichts der Konstruktion liegen allein beim Kunden selbst.
– +
TO LEFT SPEAKER
RICHTIG

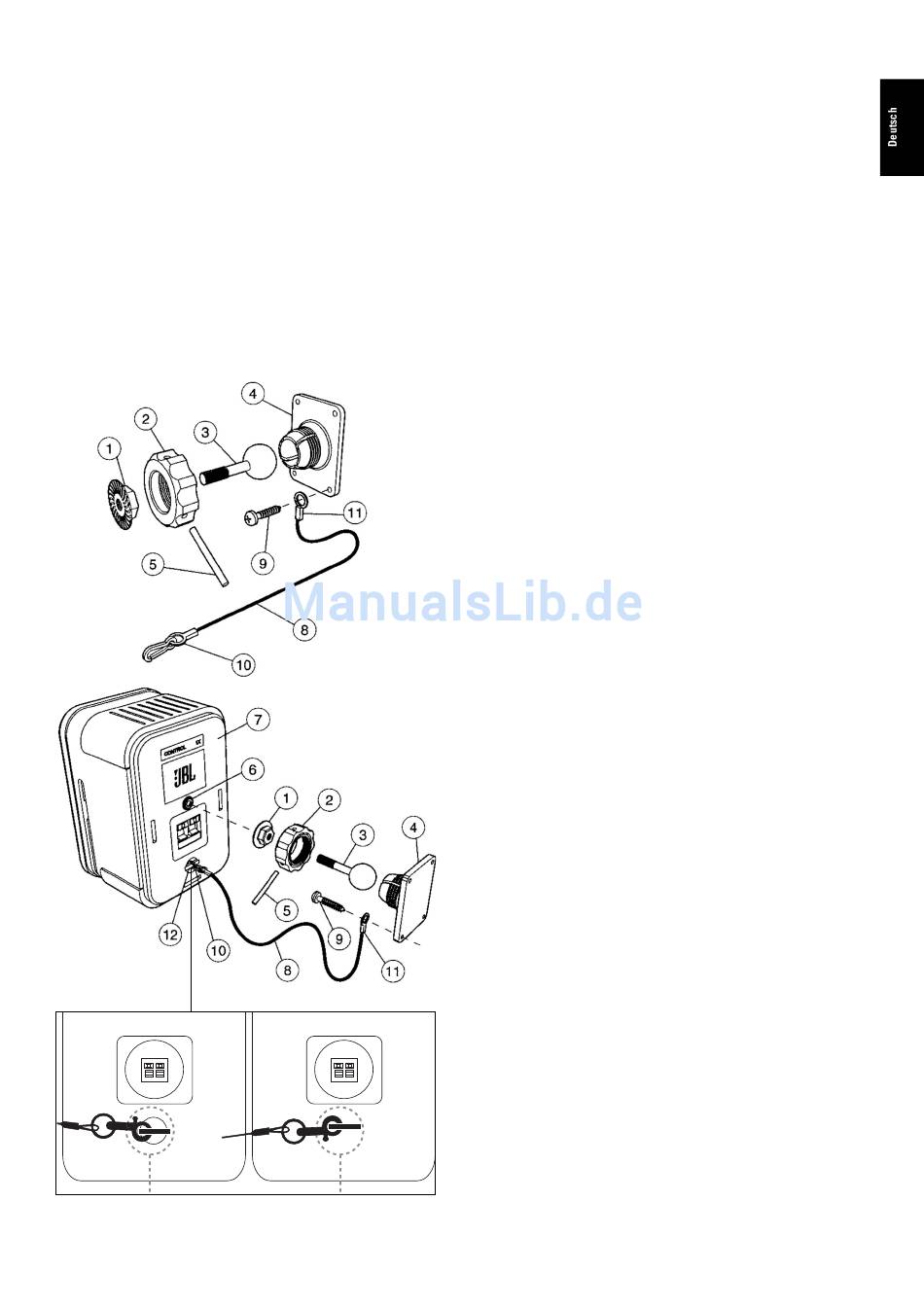

a. Entfernen Sie die Überwurfmutter (2). Wenn nötig, ver wenden Sie
den mitge lief erten Metallstab (5), um die Überwurfmutter (2) zu
lösen (sie ist mit entsprech enden Bohrungen versehen).
b. Ziehen Sie das Kugelgelenk (3) aus der Montageplatte (4).
c. Führen Sie das Kugelgelenk (3) durch die Öffnung der Überwurf-
mutter (2) und fixieren Sie es mit der Be festigungsmutter (1) (siehe
Abbildung oben). Dabei muss die geriffelte Seite der Befesti-
gungsmutter (1) vom Kugelgelenk weg zeigen.
d. Drehen Sie das Kugelgelenk (3) in das Gewinde auf der Rückseite
des Lautsprechers (6) vollständig ein. Drehen Sie anschließend
das Kugelgelenk eine halbe Drehung wieder heraus und fixieren
Sie das Ganze mit der Kontermutter. Tun Sie dies nicht, könnte das
Gewinde auf der Rückseite des Lautsprechers in Schritt g Scha-
den annehmen.
e. Fixieren Sie das Kugelgelenk (3), indem Sie mit dem Gabelschlüs-
sel die Befestigungsmutter (1) soweit aufdrehen, bis diese fest
gegen das Lautsprechergehäuse drückt. Bitte be ach ten Sie, dass
die ge rif fel te Seite der Befestigungsmutter (1) die Ge häuse ober -
fläche zerkratzen kann. Diese Schäden sind aller dings nicht sicht-
bar, da sie von der Befestigungsmutter selbst ver deckt werden.
f. Als zusätzlichen Schutz gegen ein Herabfallen des Lautsprechers
ist ein Sicherungsseil (8) beigelegt.
Führen Sie eine der beiden unteren Befestigungsschrauben (9) der
Montageplatte (4) durch die Schlaufe (11) des Sicher ungs seils (8).
Verwenden Sie zur Befestigung der Montageplatte (4) mindestens
2,5 cm lange Holzschrauben, um einen sicheren Halt zu gewähr-
leisten. Sie müssen unter Umständen passende Dübel verwenden,
wenn Sie die Montageplatte direkt an eine verputzte Wand befesti-
gen. Stellen Sie sicher, dass der Schraubenkopf mindestens 0,9 cm
Durch messer hat, damit er für den nötigen Halt sorgen kann.
g. Halten Sie den Lautsprecher (7) mit beiden Händen fest und füh-
ren Sie das Kugelgelenk (3) wieder in Gelenk pfanne der Montage-
platte (4) ein.
h. Drehen Sie die Überwurfmutter (2) mit der Hand fest – sorgen Sie
währenddessen dafür, dass der Lautsprecher in die gewünschte
Richtung zeigt.
i. Verwenden Sie den mitge lieferten Metallstift (5), um die Überwurf-
mutter (2) festzuziehen.
j. Befestigen Sie das freie Ende (10) der Sicherungs leine (8) an der
entsprechenden Öffnung (12) auf der Rückseite des Lautspre-
chers.
Ebenfalls im Lieferumfang enthalten ist eine Halterung für die Wand-
montage des Netzteils für den aktiven Lautsprecher. Damit lässt sich
das Netzteil samt Kabelüberschuss aufgeräumt an die Wand montie-
ren.
– +
TO LEFT SPEAKER
FALSCH
