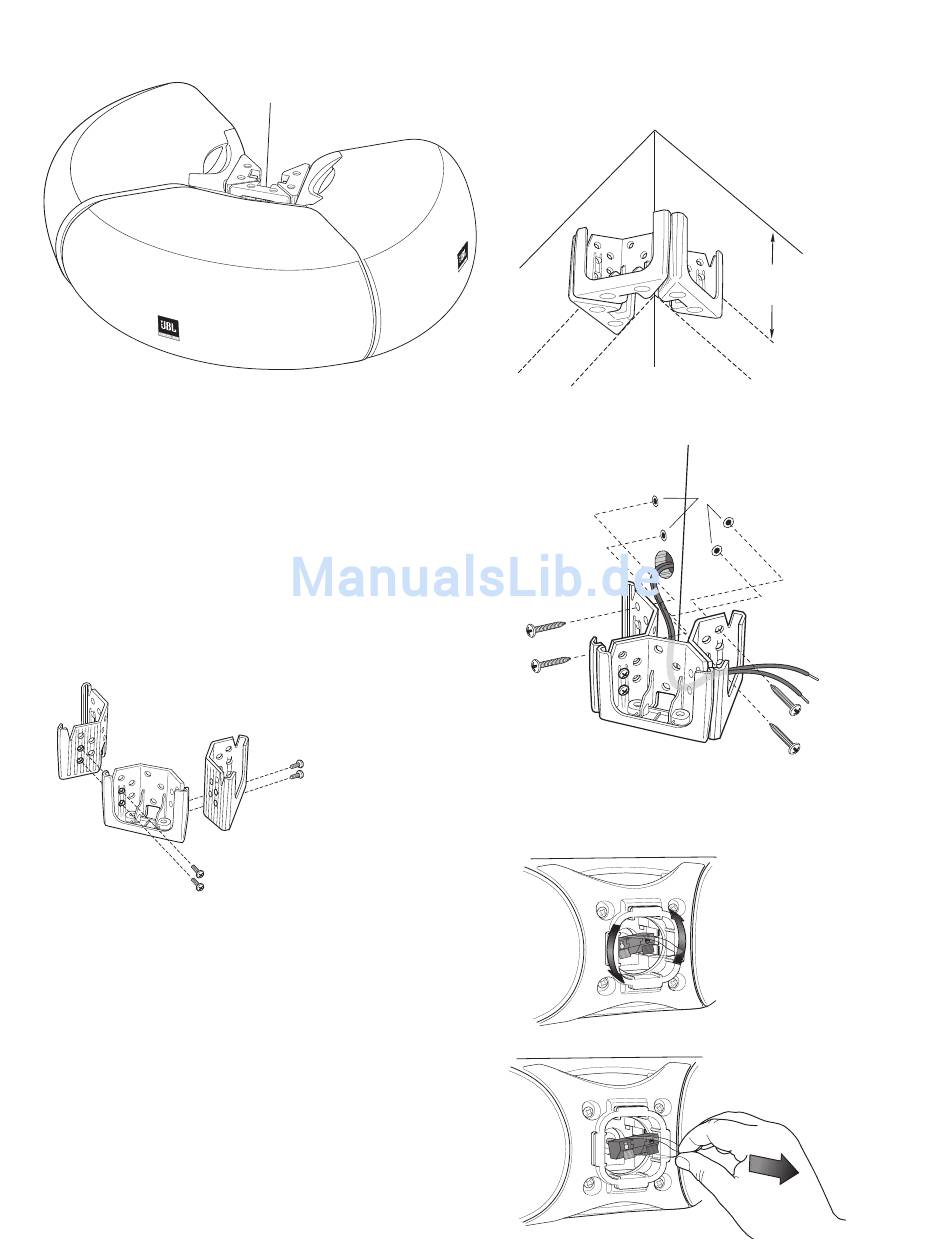

MONTAGE EINES DREIFACHEN
LAUTSPRECHERSYSTEMS
Lautsprecher 1
Lautsprecher 2
ACHTUNG
Der Kunde trägt selbst die Verantwortung für die Wahl des passenden Befesti-
gungsmaterials sowie dessen korrekte Verwendung, um den Lautsprecher
sicher an die Wand zu montieren. Die JBL Control NOW-Lautsprecher lassen
sich eigentlich sehr einfach installieren. Sollten Sie aber die Anweisungen
dieser Bedienungsanleitung nicht verstehen, oder sollten Ihre handwerklichen
Fähigkeiten für die Montage nicht ausreichen, wenden Sie sich bitte an Ihren
Fachhändler oder einen Elektriker – er wird die Arbeit gerne für Sie überneh-
men. Bitte verwenden Sie keine elektrischen Werkzeuge (z.B. Akku-Schrauber
usw.). Elektrische Werkzeuge entwickeln viel Drehmoment und könnten unter
Umständen Schrauben oder andere Komponenten und Zubehör beschädigen.
Beschädigtes Befestigungsmaterial kann die Sicherheit Ihrer Installation beein-
trächtigen.
1. Verschrauben Sie drei Wandhalterungen miteinander – verwenden Sie hier-
zu den Schraubensatz 2 (siehe Abbildung unten).
Schraubensatz 2
14
14
Lautsprecher 3
Schraubensatz 2
Achten Sie bitte bei der Wandmontage darauf, dass die entsprechende
Halterung des JBL Control NOW-Lautsprechers MINDESTENS 7,6 cm
von der Decke entfernt befestigt wird. Halten Sie sich nicht an diesen
Sicherheitsabstand werden Sie den Lautsprecher nicht in die Halterung ein-
hängen und befestigen können.
2. Bringen Sie die Halterungen an die Wand an. Verwenden Sie dazu passende
Dübel.
3. Entfernen Sie bei allen Lautsprechern das Anschlussterminal: Drehen Sie es
dazu gegen den Uhrzeigersinn und ziehen Sie es anschließend an den durch-
sichtigen Laschen heraus (siehe Abbildung unten).
Decke
7,6 cm Abstand zwischen Oberkante
der Halterung und der Decke (horizon-
tale Montage)
Dübel
