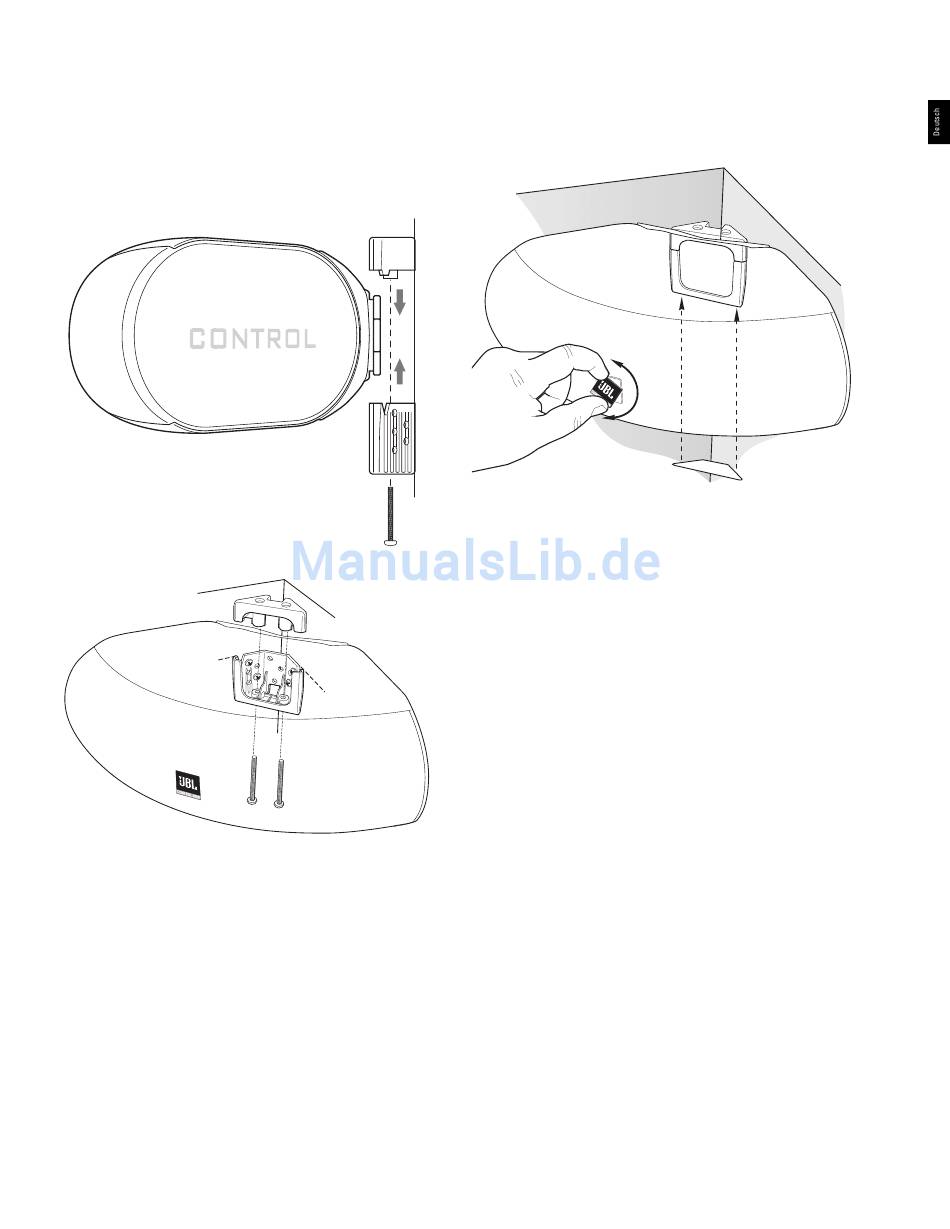

4. Die Halterung ist so konstruiert, dass Sie den Flansch auf der Rückseite des
JBL Control NOW-Lautsprechers mit der entsprechenden Kappe und zwei
Befestigungsschrauben sicher arretiert (siehe Abbildung unten). Stecken
Sie den Flansch des Lautsprechers in die Halterung wie unten gezeigt. Die
Halterung kann jetzt schon das Gewicht des Lautsprechers tragen. Stecken
Sie nun die Wandhalterungskappe von oben in die Halterung ein. Drehen Sie
nun die zwei Schrauben aus dem Schraubensatz 1 (im Lieferumfang enthal-
ten) von unten in die Halterung ein, um das Ganze zu sichern.
Halterung für die Wand- oder Eckbe-
festigung (Seitenansicht)
Decke
Halterung für Wand-
oder Eckbefestigung
Wandhalterung, montiert
auf der Rückseite des
Lautsprechers (Röntgen-
ansicht)
Wandhalterungskappe
Schraubensatz 1
Wandhalterungskappe
Schraubensatz 1
5. Möchten Sie das JBL Logo neu ausrichten, müssen Sie es etwas aus der
Frontabdeckung herausziehen und in die richtige Position drehen. Das JBL
Logo wird von einer Feder in Position gehalten. Entfernen Sie die Folie von
der selbstklebenden Abdeckung der Wandhalterung und bringen Sie diese
auf der Unterseite der Wandhalterung an.
Abdeckung auf die
Wandhalterung mon-
tieren
7 7
