Angabe zu:
Leistungsaufnahme Regeneration
1) Nenndruck = Druckstufe, die das Gerät erfüllt
2) Der maximale Betriebsdruck ist niedriger, um die optimale Funktion des Geräts sicherzu-
stellen.

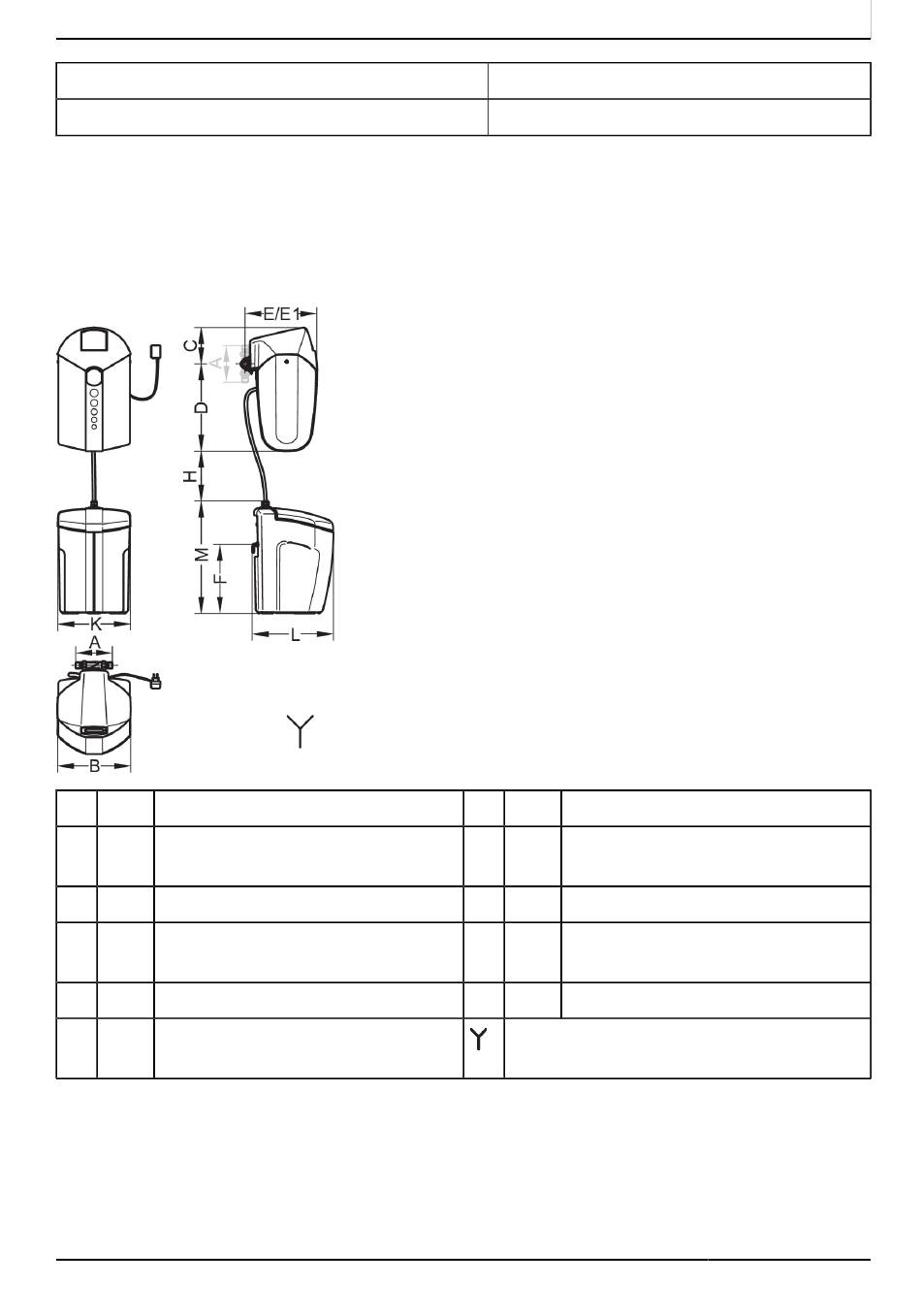

9.1 Einbaumaße
A 195 Einbaulänge (Drehflansch)
B 390 Gerätebreite
C 195 Höhe oberhalb Rohrmitte
D 465 Höhe unterhalb Rohrmitte
E 385 Einbautiefe bis Rohrmitte
E1 450 Einbautiefe bis Rohrmitte mit
Umgehungsventil JQX
Tab. 4: Alle Maße in mm
50
Technische Daten
Wert
max. 20 W
F 370
H 240
K 390
L 435
M 560
Kanalanschluss erforderlich
JUDO i-soft SAFE+
Höhe des Überlaufanschlusses
Höchstabstand zwischen Gerät
und Salzvorratsbehälter
Breite des Salzvorratsbehälters
Tiefe des Salzvorratsbehälters
mit Überlauf
Höhe des Salzvorratsbehälters
1703371 • 2024/02
