Judo Multisoft-2P Einbau- Und Betriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Achtung:
Vor Einbau und Inbetriebnahme
die Einbau- und Betriebsanleitung
und Sicherheitshinweise lesen
und beachten!
Immer dem Betreiber übergeben.
Attention :
Lire attentivement la notice
d'installation et le mode d'emploi
avant l'installation et la mise en
service du matériel.
Ces documents sont à remettre à
l'utilisateur.
Einbau- und Betriebsanleitung
Instructions de montage
et de service

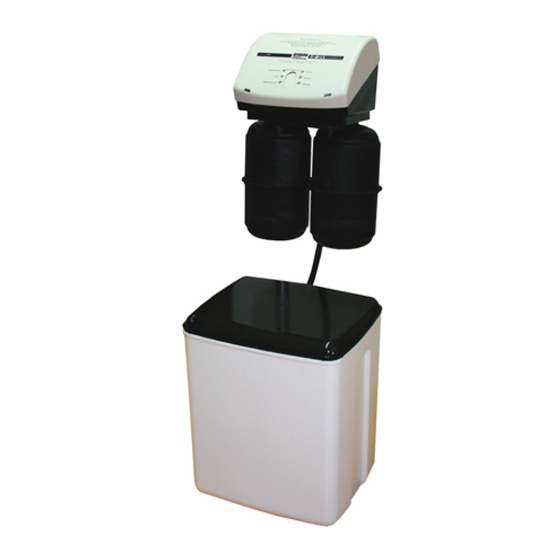

JUDO Multisoft-2P
Wasserenthärtungsanlage / Adoucisseur d'eau
Gültig für: Schweiz
Valable pour : Suisse
Abb./Fig.: JMS-2P
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Judo Multisoft-2P
Inhaltszusammenfassung für Judo Multisoft-2P
- Seite 1 Einbau- und Betriebsanleitung Instructions de montage et de service JUDO Multisoft-2P Wasserenthärtungsanlage / Adoucisseur d'eau Gültig für: Schweiz Valable pour : Suisse Achtung: Vor Einbau und Inbetriebnahme die Einbau- und Betriebsanleitung und Sicherheitshinweise lesen und beachten! Immer dem Betreiber übergeben.
- Seite 2 Kunden- dienst (siehe Rückseite). Warenzeichen: In dieser Unterlage verwendete Warenzeichen sind geschützte und eingetragene Warenzeichen der jeweiligen Inhaber. © JUDO Wasseraufbereitung GmbH D-71364 Winnenden Alle Rechte vorbehalten. Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung. Multisoft-2P...
- Seite 3 Multisoft-2P...
-
Seite 4: Inhaltsverzeichnis
Verwenderland und an der Einsatzstelle 10 Ersatzteile ........25 geltenden verbindlichen Regelungen zur 11 Entsorgung ........33 Unfallverhütung sind auch die anerkannten 12 Wartungsprotokoll......34 fachtechnischen Regeln für sicherheits- und 13 Vetrieb und Kundendienst....68 fachgerechtes Arbeiten zu beachten. Multisoft-2P... -
Seite 5: Verwendete Symbole
DN 25 Wasserenthärtungsanlage angebrachte Hin- weise, wie z. B.: °f 1 °f = 0,1 mmol/l Erdalkaliionen – Fliessrichtung (siehe Abb. 1) – Typenschild – Reinigungshinweis müssen unbedingt beachtet und in voll- ständig lesbarem Zustand gehalten werden. Abb. 1: Einbaudrehflansch Multisoft-2P... -
Seite 6: Bestimmungsgemässe Verwendung6
Geschirrspülautomat teilent- bei Nichtbeachtung der Gefahrensymbole härtet werden können. und Sicherheitshinweise. Für hieraus resul- tierende Schäden haftet der Hersteller/ Lieferer nicht. Das Risiko trägt allein der Anwender. Zur bestimmungsgemässen Verwendung gehört auch das Beachten der Betriebs- anleitung. Multisoft-2P... -
Seite 7: Wasserdruck
Innenteilen Vorsicht bei Berührung ohne Abdeckhaube! Steuerung führen. Der optimale Betriebs- Die Lastwiderstände auf der elektrischen druck für die Wasserenthärtungsanlage liegt Schaltung können im Betrieb heiss werden. bei 3 bar bis 5 bar. Hier arbeitet sie am wirt- schaftlichsten. Multisoft-2P... -
Seite 8: Produktangaben
Anforderungen der DIN EN Oberhalb der Wasserenthärtungsanlage 14743 und DIN 19636-100 für Enthärtungs- werden mindestens 300 mm Freiraum benö- anlagen (Kationenaustauscher) in der Trink- tigt, um alle Wartungsarbeiten ordnungs- wasserinstallation geprüft und berechtigt, gemäss durchführen zu können. das DIN-DVGW-Zeichen zu tragen. Multisoft-2P... -
Seite 9: Stromversorgung
Bei Nichtbeachtung ist die Wasserenthär- der ständig unter Spannung steht, tungsanlage nicht funktionsfähig. muss vorhanden sein. 4.1.2 Einbaulage Die Wasserenthärtungsanlage grundsätz- lich in senkrechter Lage (± 5°) installieren! Wird dies nicht beachtet, kann die Funktion beeinträchtigt werden. Abb. 4: Einbaudrehflansch Multisoft-2P... -
Seite 10: Montage Der Wandabstützung
Dichtung schliesst und die Wasserenthärtungsanlage – Nach dem Spülen der Wasserleitung nicht beschädigt bzw. verspannt den Montagedeckel des Einbaudreh- wird! flanschs entfernen. Der Anschlussflansch der Wasserenthär- tungsanlage ist durch eine weisse Schutz- scheibe abgedeckt. Diese Schutzscheibe ist Multisoft-2P... - Seite 11 Einrichtungen entstehen. Der Einbau sollte so erfolgen, dass nach – Die Wasserenthärtungsanlage anheben den örtlichen Gegebenheiten das Handrad und ca. 30° gegen den Uhrzeigersinn gut zugänglich ist. schwenken. – Die Wasserenthärtungsanlage so an den mit „G“ gekennzeichneten Flansch des Multisoft-2P...
-
Seite 12: Betrieb
Wasserenthärtungsanlage befinden. – Den Rohwasserhärtegrad (°f) an der Für das Abwasser und den Sicherheitsüber- elektronischen Steuerung (13) einstellen laufschlauch muss ein ausreichend dimen- (siehe Kapitel „Einstellung sionierter Abwasseranschluss (z. B. Boden- Rohwasserhärte“). ablauf) nach DIN 1986 vorhanden sein. Multisoft-2P... - Seite 13 „ON“ geschaltet sein. schen die grünen LEDs für die Regenerati- Der Kontakt 5 des DIP-Schalters 13B muss on, die grüne LED „Betrieb“ leuchtet weiter. in die Stellung gegenüber „ON“ geschaltet – Hartes Wasser über die Stellschraube sein. des Verschneideventils (39) beimischen Multisoft-2P...
-
Seite 14: Einstellen Der Verschneidung
Trinkwasser bei 200 mg/l. Hiervon sind Mineral- und Tafelwasser nicht betroffen. Wird die gewünschte Mischwasserhärte Deren Grenzwerte liegen deutlich höher, nicht erreicht, so kann diese durch Verdre- zum Teil über 1000 mg Natrium pro Liter. hen der Stellschraube des Verschneideven- Multisoft-2P... -
Seite 15: Kontrollleuchten, Handtaster
Tab. 1: Berechnung des Natriumgehalts schwasserhärte korrigiert werden. Die Be- rechnung des Natriumgehaltes muss erneut durchgeführt werden. 5.1.3 Kontrollleuchten, Handtaster Regeneration links Wasserdurchfluss (grün) (gelb) Betrieb Störung (rot) (grün) Handtaster, Regenerations- auslösung Regeneration rechts Umschaltung (gelb) (grün) Abb. 11: Kontrollleuchten (LEDs), Handtaster Multisoft-2P... -
Seite 16: Funktionsbeschreibung
Der Erschöp- fungszeitpunkt wird mit dem Wasserzähler ACHTUNG erfasst und die Regeneration automatisch eingeleitet. Dabei werden mit verdünnter (siehe Kapitel „Sicherheitshinweise und Salzsole (Natriumchlorid) die Härtebestand- Gefahren bei Nichtbeachtung“) teile wieder aus dem Harz entfernt. Multisoft-2P... -
Seite 17: Umbauten / Veränderungen / Ersatzteile
LED „Regeneration links“ Liter). bzw. „Regeneration rechts“. Sobald die Regeneration abgeschlossen ist, eine – Nach weiteren zwei Hüben ist die Regeneration durch Drücken des Hand- Betriebsstellung (Pos. 1) wieder erreicht tasters auslösen. und die Regeneration beendet (Gesamt- Multisoft-2P... -
Seite 18: Betriebsunterbrechung
Zeit die Regeneration nicht abgeschlossen, so wird eine Störmeldung ausgelöst. Das Auftreten einer Störung im Gerät wird durch einen unterbrochenen Summton signalisiert. Löschen der Störmeldung: Netzgerät aus der Steckdose ziehen. Nach ca. 5 Sekunden wieder ein- stecken! Multisoft-2P... -
Seite 19: Instandhaltung
(siehe Kapitel „Sicherheitshinweise und Gefahren bei Nichtbeachtung“) Gefahren bei Nichtbeachtung“) Zur Reinigung des Gehäuses darf nur Das Kapitel „Bestimmungsgemässe Ver- klares Trinkwasser verwendet werden. wendung“ ist unbedingt zu beachten! Haushaltsübliche Allzweckreiniger Glasreiniger können bis zu 25 % Lösemittel bzw. Alkohol (Spiritus) enthalten. Multisoft-2P... -
Seite 20: Gewährleistung Und Wartung
Monate erfolgt. Kundendienst Der Betreiber kontrolliert: Einmal jährlich ist eine Wartung durch den – den Salzfüllstand. JUDO Werkskundendienst oder das lizen- zierte Fachhandwerk erforderlich. – die Dichtigkeit des Enthärters (Austritt von Wasser). – Beschädigungen des Enthärters. Defek- te Teile müssen durch den Kunden- dienst ersetzt werden. -
Seite 21: Datenblatt
Datenblatt Datenblatt Betriebsgewicht mit ca. 60 kg Salzfüllung Versandgewicht ca. 18 kg Multisoft-2P Nenndurchfluss 1,8 m³/h Wasserenthärtungsanlage Kurzbezeichnung: JMS-2P Fliessdruck bei 2 bar Nenndurchfluss mind. Best.-Nr.: 8200344 Druckverlust bei Nenn- 0,5 bar Technische Daten durchfluss und Enthärtung von 35,6 °f auf 14,2 °f –... -
Seite 22: Diagramme
Druckverlust in Betriebsstellung (Pos. 1) bei einer Rohwasserhärte von 35,6 °f und einer Mischwasserhärte von 14,2 °f in Abhängigkeit vom Volumenstrom. Abb. 12: Druckverlust in Betriebsstellung Max. mögliche Tagesentnahme in Abhängigkeit von der Rohwasserhärte bei einer Misch- wasserhärte von ca. 14 °f. Rohwasserhärte [°f] Abb. 13: Tagesentnahme Multisoft-2P... - Seite 23 Abwassermenge bezogen auf 1 m³ Mischwasser von ca. 14 °f in Abhängigkeit von der Rohwasserhärte. Rohwasserhärte [°f] Abb. 15: Abwassermenge Salzverbrauch bezogen auf 1 m³ Mischwasser von ca. 14 °f in Abhängigkeit von der Rohwasserhärte. Rohwasserhärte [°f] Abb. 16: Salzverbrauch Multisoft-2P...
-
Seite 24: Einbaumasse
14 °f) können verzinkte Rohrleitungen und Kupferleitungen verlegt werden. D 340 Höhe unterhalb Rohrmitte Unsere Empfehlung: E 290 Einbautiefe bis Rohrmitte Einbau einer JUDO JULIA-Dosierpumpe in Mindestabstand zwischen die Mischwasserleitung (nach der Wasser- H 100 Wasserenthärtungsanlage und enthärtungsanlage), um das Wasser pro- Salzvorratsbehälter... -
Seite 25: Ersatzteile
Ersatzteile Ersatzteile Positionsanzeige Geräte-Nr. auf dem Treibrad Verschneideventil Antriebszylinder DIP-Schalter (siehe Kapitel 5.1.1) Kontrollleuchten und Handtaster (siehe Kapitel 5.1.3) Multisoft-2P... - Seite 26 Ersatzteile Multisoft-2P...
- Seite 27 Ersatzteile Multisoft-2P...
- Seite 28 Ersatzteile 50 51 52 53 Multisoft-2P...
- Seite 29 Ersatzteile Multisoft-2P...
- Seite 30 (bestehend aus Pos. 54, 55, 56, 57) Ersatzteilset „Antrieb“ 2200581 (bestehend aus Pos. 59, 60, Antriebszylinder, 61, 62) Ersatzteilset „Injektor“ 2201470 (bestehend aus Pos. 66, 67, 68, 69, 70) Steckernetzgerät Export 24 VDC 2210506 Abwasserschlauch ø11 mm Hüllschlauch Funktionskammerdeckel Sicherheitsüberlaufschlauch ø19 mm Ansaugsieb Abdeckhaube Multisoft-2P...
- Seite 31 Zylinderschraube M6x25 (Set mit 4 Stück) 2060333 Steuerscheibenrad Zylinderschraube M5x35 Zylinderschraube M5x10 Andrückfeder Steuergehäusedeckel O-Ring 53x3 O-Ring 40x3 Mitnehmergleitring O-Ring 10x2,5 Mitnehmer Grundscheibe links Grundscheibe rechts VSV-Schraube Oberteil O-Ring 9,12x3,53 VSV-Schraube Unterteil VSV-Kegel Nockenrad 2201626 Zylinderschraube M5x80 Linsenblechschraube 2,9x16 Nockenschalter Multisoft-2P...
- Seite 32 2201614 Mengenregler 2201312 Injektordichtung Injektorkammer Klemmüberwurfmutter Deckeldichtung Injektorkammerdeckel U-Scheiben (Injektor) mit Zylinderschraube M5x45 2201272 Siebgewebesack für Feinsalz 2202009 1) VE = Verrechnungseinheit (Artikel ohne VE sind nur im Set erhältlich.) Austauschintervall: * = 1 Jahr, **** = 4 Jahre Multisoft-2P...
-
Seite 33: Entsorgung
Verpackungsabfall ist dem örtlich eingerich- teten Recycling-System zuzuführen. Zum Schutz der Umwelt dürfen Altgeräte und verbrauchte Batterien nicht über den Hausmüll entsorgt werden. Stattdessen die kommunalen Sammel- bzw. Rücknahme- stellen nutzen, die zur kostenlosen und um- weltgerechten Entsorgung verpflichtet sind. Multisoft-2P... -
Seite 34: Wartungsprotokoll
1) Wird vom Kundendienst ausgefüllt (S = Gesamtsumme, L = verlängerte Besalzungszeit, N = Normale Regeneration, K = verkürzte Besalzungszeit) 2) Position 2 3) Position 3 4) Position 5 Die Werte für Saugzeit, Abwasser, Spülen und Erstfiltrat gelten je Regenerationsstufe Multisoft-2P... -
Seite 68: Vetrieb Und Kundendienst
JUDO Wasseraufbereitung AG Industriestrasse 15 • CH-4410 Liestal Tel. 061 906 40 50 • Fax 061 906 40 59 e-mail: info@judo-online.ch • judo-online.ch Eingebaut durch / Installé par : Sämtliche Bild-, Mass- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Änderungen, die dem technischen Fortschritt und der Weiterentwicklung dienen, behalten wir uns vor.
