Achtung! Auf Markierungspfeil ach-
ten - der Pfeil muss nun zur Vorder-
seite des Salzvorratsbehälters zei-
gen (Position verriegelt).
3.8
Abwasseranschluss und
Sicherheitsüberlauf
VORSICHT
Zur Sicherung der Trinkwasserhy-
giene muss ein freier Auslauf des
Abwassers nach DIN EN 1717 und
DIN 1988-100 gewährleistet sein.
Den Abwasserschlauch für das
Regenerations-Abwasser und den
Sicherheits-Überlaufschlauch
knickfrei zum Siphon bzw. zum
Kanalanschluss (der einen freien
Auslauf gewährleisten muss) verle-
gen.
Falls sich am Einbauort ein steti-
ges Gefälle zum Siphon bzw. zum
Kanalanschluss (der einen freien
Auslauf gewährleistet) nicht reali-
sieren lässt, muss zur Förderung
des Regenerations-Abwassers
eine salzwasserbeständige Hebe-
anlage eingebaut werden.
1703371 • 2024/02
Installation durch Fachhandwerk

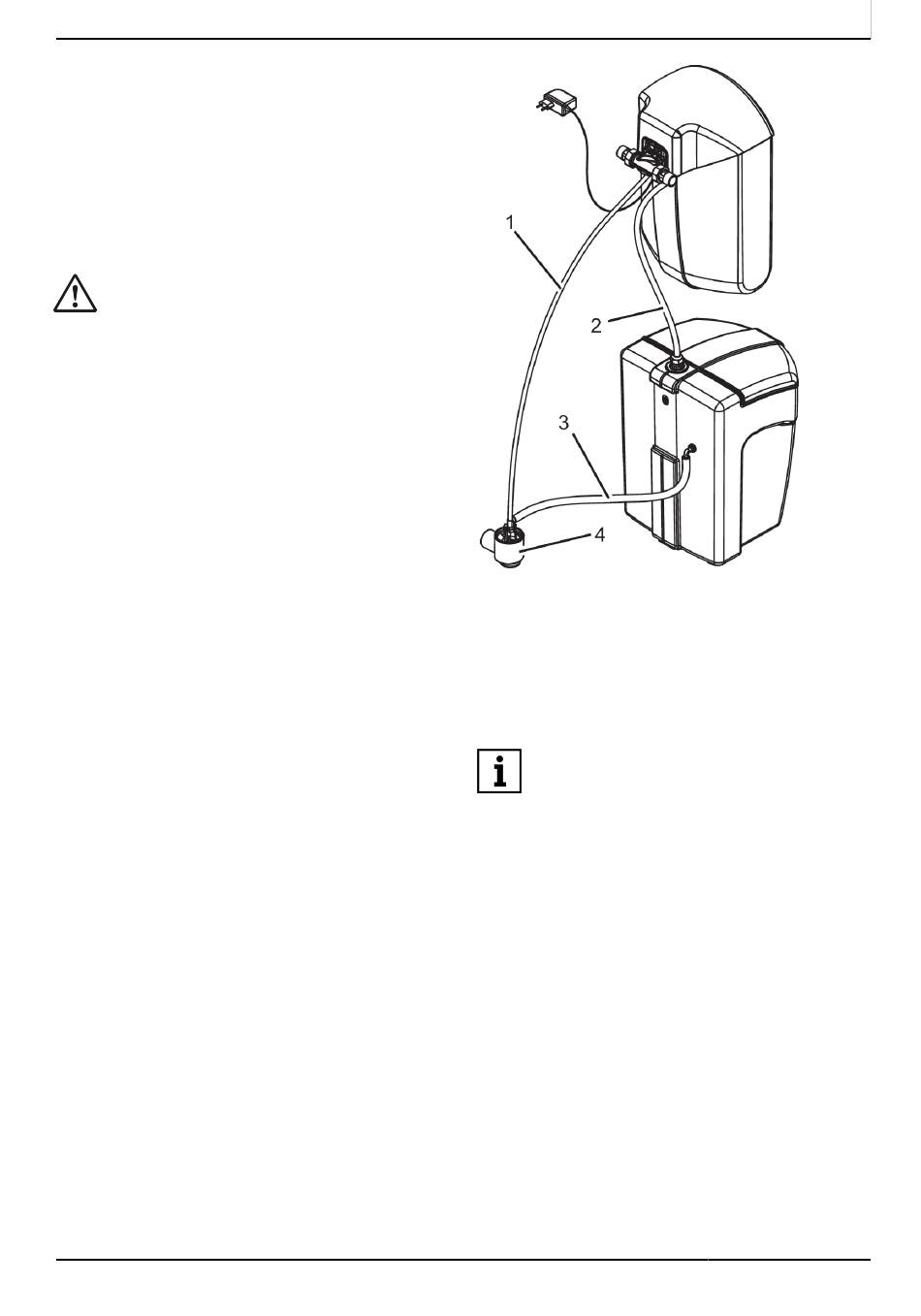

Abb. 11:
1
2
3
4
Abwasserschlauch anschließen
•
•
Sicherheits-Überlaufschlauch anschlie-
ßen
•
JUDO i-soft SAFE+
Anschluss an Siphon
Abwasserschlauch
Hüllschlauch
Sicherheits-Überlaufschlauch
Siphon
Die Verwendung des mitgeliefer-
INFO_NO_HEADER
ten Siphons gewährleistet einen
freien Auslauf nach DIN EN 1717 und
DIN 1988-100.
Den dünneren Abwasserschlauch ab
dem Gerät mit stetigem Gefälle zum
Siphon verlegen.
Die Länge des Abwasserschlauchs darf
maximal 3 m betragen.
Den dickeren Sicherheitsüberlauf-
schlauch normgerecht mit stetigem
Gefälle zum Siphon bzw. zum Kanalan-
schluss mit freiem Auslauf verlegen.
21
