3.7 Enthärtereinheit mit Salzvorratsbehälter verbinden

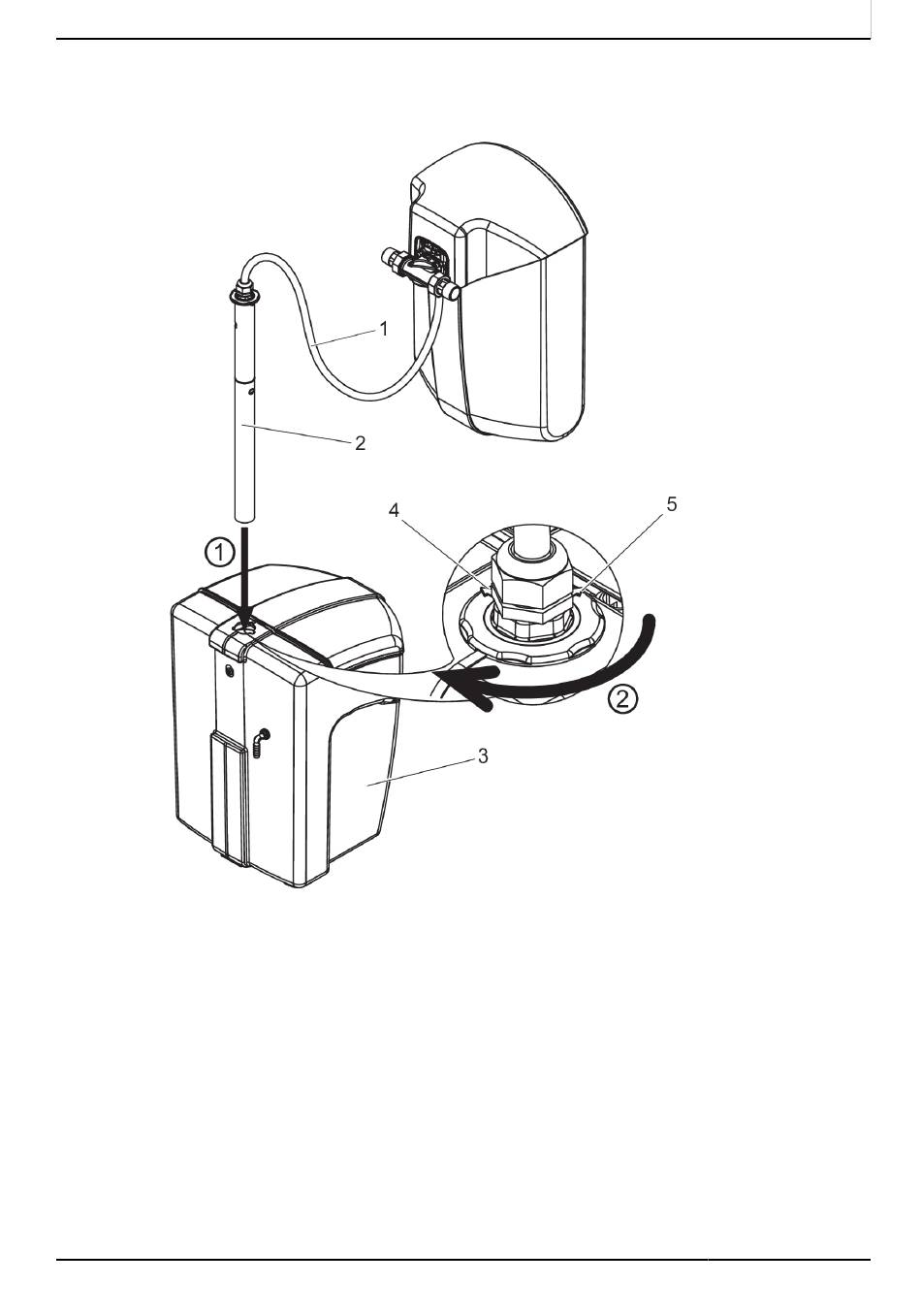

Abb. 10: Enthärtereinheit mit Salzvorratsbehälter verbinden
1 Hüllschlauch
2 Lanze
3 Salzvorratsbehälter
4 Markierungspfeil, Position entriegelt
5 Markierungspfeil, Position verriegelt
Den Salzvorratsbehälter entweder unterhalb
oder neben der Enthärtereinheit auf dem
Boden platzieren.
Vorgehensweise:
1. Lanze bis zum Anschlag in den Salz-
vorratsbehälter schieben.
20
Installation durch Fachhandwerk
2.
JUDO i-soft SAFE+
Achtung! Auf Markierungspfeil ach-
ten - der Pfeil muss dabei zur Seite
zeigen (Position entriegelt).
Lanze zur Verriegelung um 90° im Uhr-
zeigersinn drehen (bis zum Anschlag).
1703371 • 2024/02
