Butterfly Network iQ Benutzerhandbuch Seite 85

Ersetzen des Butterfly iQ+/ iQ3-Kabels

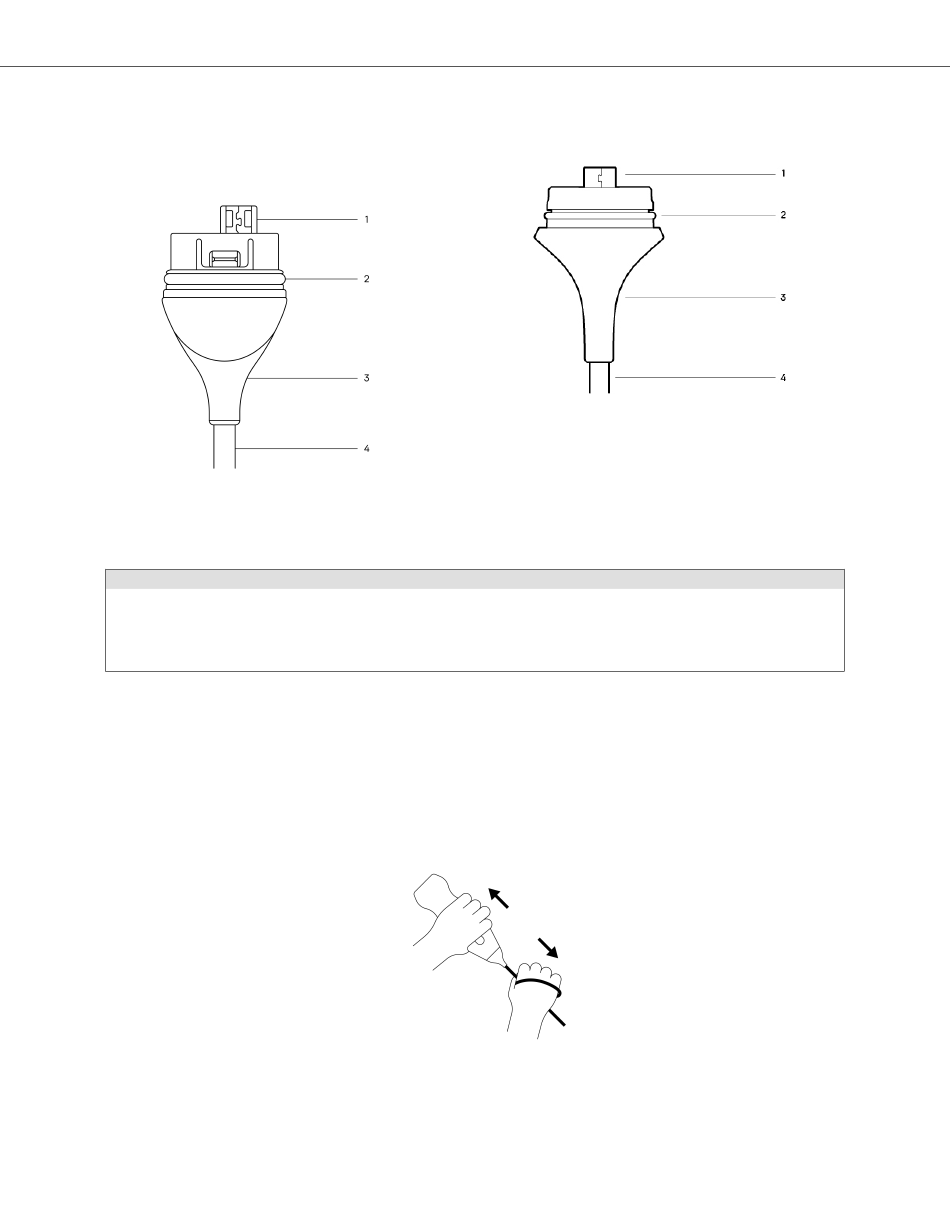

Abbildung 4. Butterfly iQ+/ iQ3 Kabel-Komponenten
Butterfly iQ+ Kabel
Butterfly iQ+
1. USB-Stecker
2. O-Ring
3. Zugentlastung
4. Kabel
Ersetzen des Butterfly iQ+-Kabels
1. Entfernen Sie das vorhandene Kabel von der Butterfly iQ+-Sonde. Wickeln Sie das Sondenkabel um Ihr
Handgelenk und halten Sie die Sonde fest in der anderen Hand. Ziehen Sie die beiden auseinander.
Verwenden Sie keine Werkzeuge zum Festhalten der Zugentlastung oder des Kabels, da dies das Kabel
beschädigen könnte.
2. Richten Sie den Anschluss und die Sonde aus, und drücken Sie das Kabel fest in den Sondenkörper. Nach der
vollständigen Installation des Kabels ist damit zu rechnen, dass ein kleiner Spalt zwischen der Zugentlastung
und dem Sondenkörper verbleibt.
Wartung
Tabelle 12. Kabel-Komponenten
Abbildung 5. Entfernen des Butterfly iQ+-Kabels
Butterfly iQ3 Kabel
Butterfly iQ3
1. USB-Stecker
2. O-Ring
3. Zugentlastung
4. Kabel
85
