Verwenden des Needle Viz
9. Verwenden des Needle Viz
WARNUNG!
Wenn es allein verwendet wird, verbessert das Nadel Viz-Tool (Langachsendarstellung) NICHT
die Darstellung von Nadeln, die in der Kurzachsendarstellung eingeführt werden.

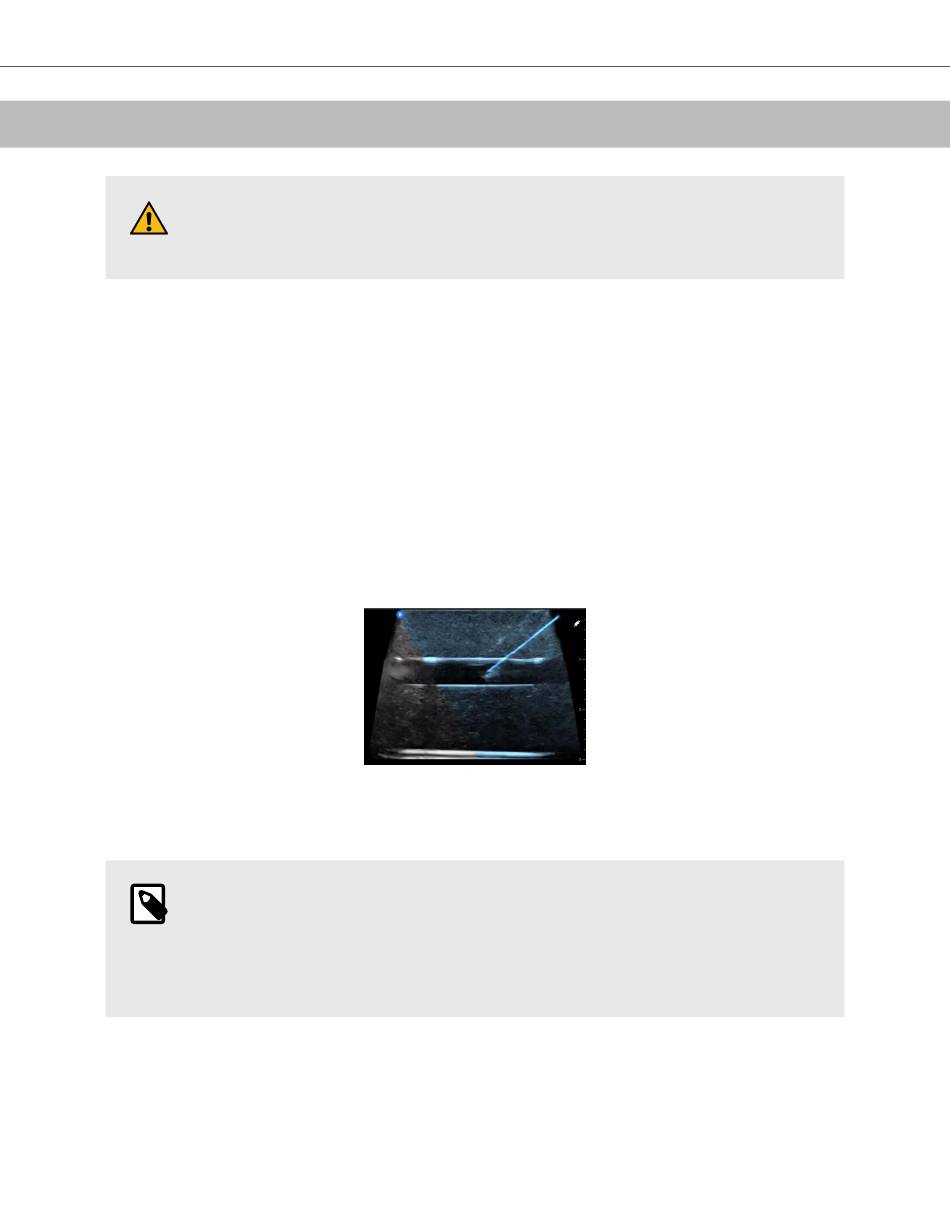

Needle Viz (Langachsendarstellung) ist ein Tool, das ein im B-Modus aufgenommenes Bild überlagert und es so
optimiert, dass es auf regulären B-Modus-Bildern Nadeln sichtbar macht, die in einem Winkel von 20–40 Grad
eingeführt werden. Ein Bereich von Interesse, in dem eine Nadel visualisiert werden kann, wird in einem blauen
Farbton dargestellt. Die Position des Bereichs von Interesse (ROI) kann mit der Taste „Wechseln" eingestellt
werden.
Nadel Viz (Langachsendarstellung) ist in den Einstellungen „Bewegungsapparat", „Bewegungsapparat –
Weichgewebe", „Nerven und Vaskulär: Zugang" verfügbar.
Bei der Verwendung von Nadel Viz (Langachsendarstellung) können Sie folgende Vorgänge durchführen:
• Anpassen der Tiefe und der Verstärkung der Nadelannäherung
• Anpassen der Scantiefe
• Anpassen der Nadelverstärkung
• Biplane Imaging aktivieren
Verwenden von Nadel Viz (Langachsendarstellung)
Um Nadel Viz (Langachsendarstellung) zu verwenden:
HINWEIS
Bei Verwendung von Needle Viz (Langachsendarstellung) zusammen mit Biplane Imaging wird
die Position der Nadel in der senkrechten Ebene nur dann besonders hervorgehoben, wenn
die Nadel in der Referenzebene in der Ebene und damit auf der Mittellinie der senkrechten
Ebene sichtbar ist. Die Nadel ist zwar in der senkrechten Ebene sichtbar, jedoch wird das
Erscheinungsbild nicht verbessert, wenn die Nadel nicht in der Referenzebene sichtbar ist.
1. Wählen Sie vom Scanbildschirm eine der folgenden Einstellungen aus: „Bewegungsapparat",
„Bewegungsapparat – Weichgewebe", „Nerven" und „Vaskulär: Zugang".
2. Wählen Sie unten rechts auf dem Bildschirm die Schaltfläche „Aktionen".
3. Wählen Sie unter der Überschrift „Werkzeuge" die Option „Needle Viz (Langachsendarstellung)".
