Verwendung des gepulsten Spektraldoppler-Modus
VORSICHT!

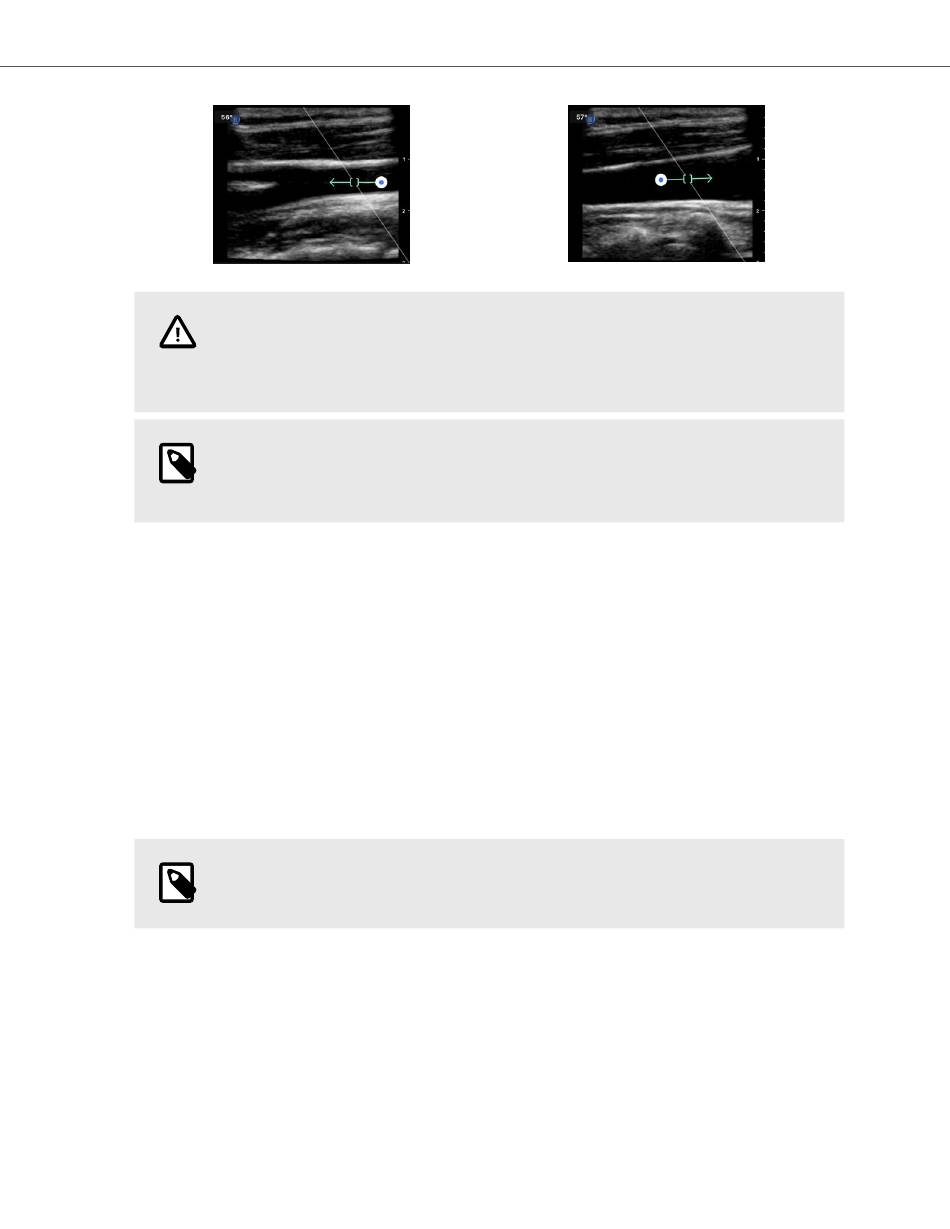

Die Flussrichtung ist relativ zur Pfeilrichtung dargestellt. Eine falsche Ausrichtung des Pfeils
kann zu einer Fehlinterpretation der Durchflussrichtung führen. Achten Sie sorgfältig darauf,
dass der Pfeil entsprechend der erwarteten Blutflussrichtung ausgerichtet ist.
HINWEIS
Fluss in Pfeilrichtung wird immer oberhalb der Baseline dargestellt. Fluss gegen die
Pfeilrichtung wird unterhalb der Baseline angezeigt.
3. Tippen Sie zum Starten der Spektralspur auf „Spektrum starten". Passen Sie die Position des Probevolumens
an, wenn Sie keine Spur erkennen.
4. Zum Anpassen der Position des Probevolumens:
a. Den Pfeil gedrückt halten und ziehen. Dadurch wird das Spektrum automatisch angehalten und das
Referenzbild im B-Modus neu gestartet.
b. Tippen Sie auf die Schaltfläche „B-Modus aktualisieren", um das Spektrum manuell anzuhalten und den
B-Modus wieder zu starten.
5. Tippen Sie zum Anpassen der Scrollgeschwindigkeit der Spur auf die Schaltfläche „Langsames Scrollen/
Schnelles Scrollen".
6. Tippen Sie zum Anpassen der Geschwindigkeitsskala auf die Schaltfläche Geringer Durchfluss / Hoher
Durchfluss oder ziehen Sie die Baseline.
7. Frieren Sie zum Hinzufügen von Beschriftungen das Bild ein, und tippen Sie auf die Schaltfläche
„Beschriftungen".
8. Frieren Sie zum Hinzufügen von Messungen das Bild ein und wählen Sie „lineare Messungen" aus.
HINWEIS
Beschriftungen und Messungen können nur im Bereich der Spektralspur hinzugefügt werden.
9. Die Geschwindigkeitsmessungen werden in cm/s als systolische Spitzenflussgeschwindigkeit (PSV), dem Wert
des vertikalen Abstands vom ersten Messpunkt der Baseline, und als diastolische Endgeschwindigkeit (EDV),
dem Wert des vertikalen Abstands vom zweiten Messpunkt der Baseline, dargestellt.
10. Die Zeitdifferenz zwischen dem linken und rechten Ende des Messschiebers wird als Zeit (t) in Sekunden
dargestellt.
11. Um ein Bild mit gepulstem Doppler zu speichern, frieren Sie es ein und drücken Sie dann die Aufnahmetaste.
