Butterfly automatischer B-Linien-Zähler
a. Am unteren Bildschirmrand wird ein statischer Interkostalraumindikator mit 30-Grad-Winkel angezeigt, der
den Bildbereich hervorhebt, in dem die B-Linien-Anzahl gemessen wird.
b. Die Bildverstärkung kann durch Wischen nach links und rechts auf dem Bild eingestellt werden.
c. Die Bildtiefe kann durch Wischen nach oben und unten auf dem Bild eingestellt werden. Bei Verwendung
des automatischen B-Linien-Zählers kann die Bildtiefe nicht auf weniger als 8 cm eingestellt werden.

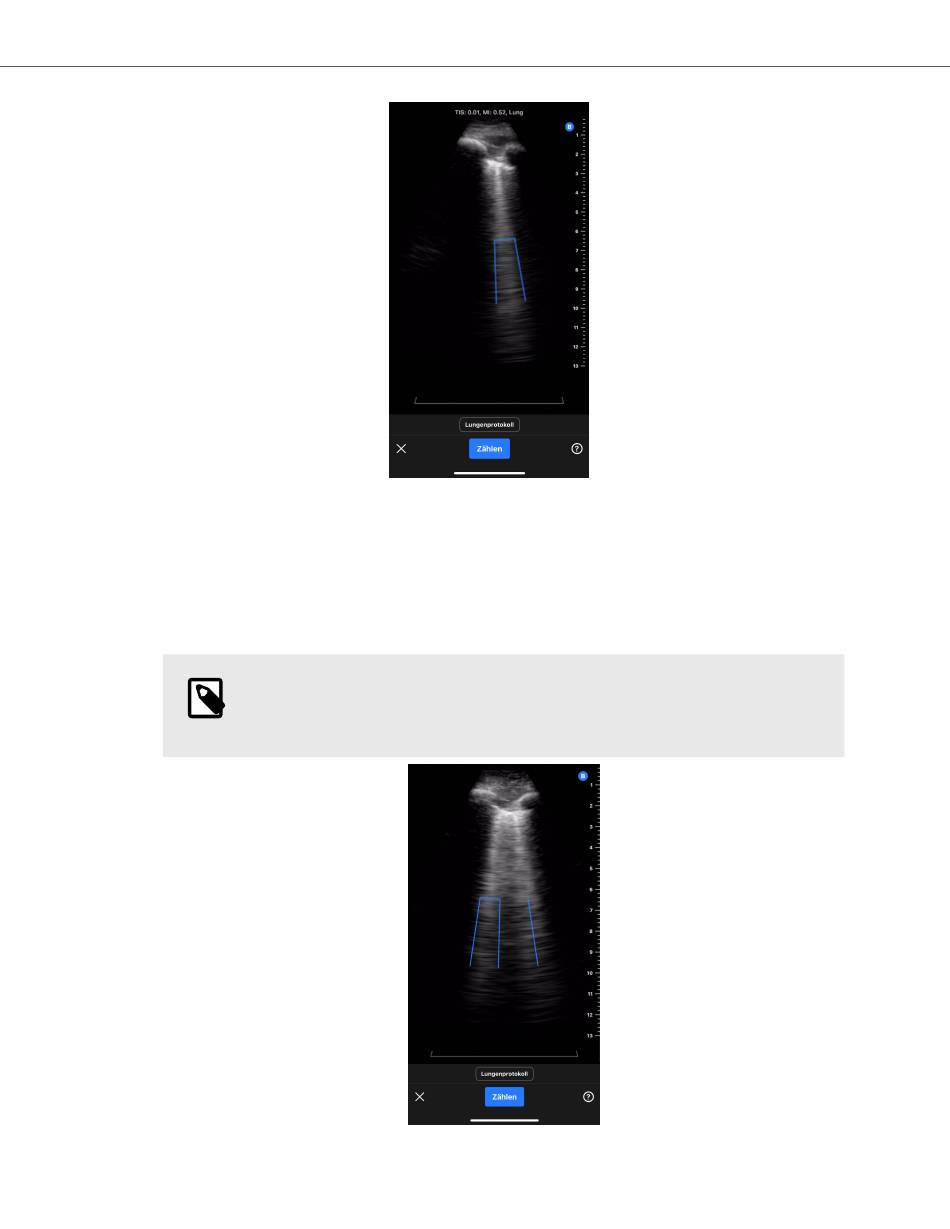

d. Die Positionen aller erkannten B-Linien werden in Echtzeit durch blaue Linien hervorgehoben, die über
dem Bild eingeblendet werden. Eine einzelne blaue Linie stellt eine separate B-Linie dar, eine blaue
Klammer hebt Bereiche mit konfluierenden B-Linien hervor.
ANMERKUNG
Die Visualisierungen der B-Linien-Positionen sind nicht für die klinische
Entscheidungsfindung bestimmt.
