Automatisches Schätzen von Ejektionsfraktionen

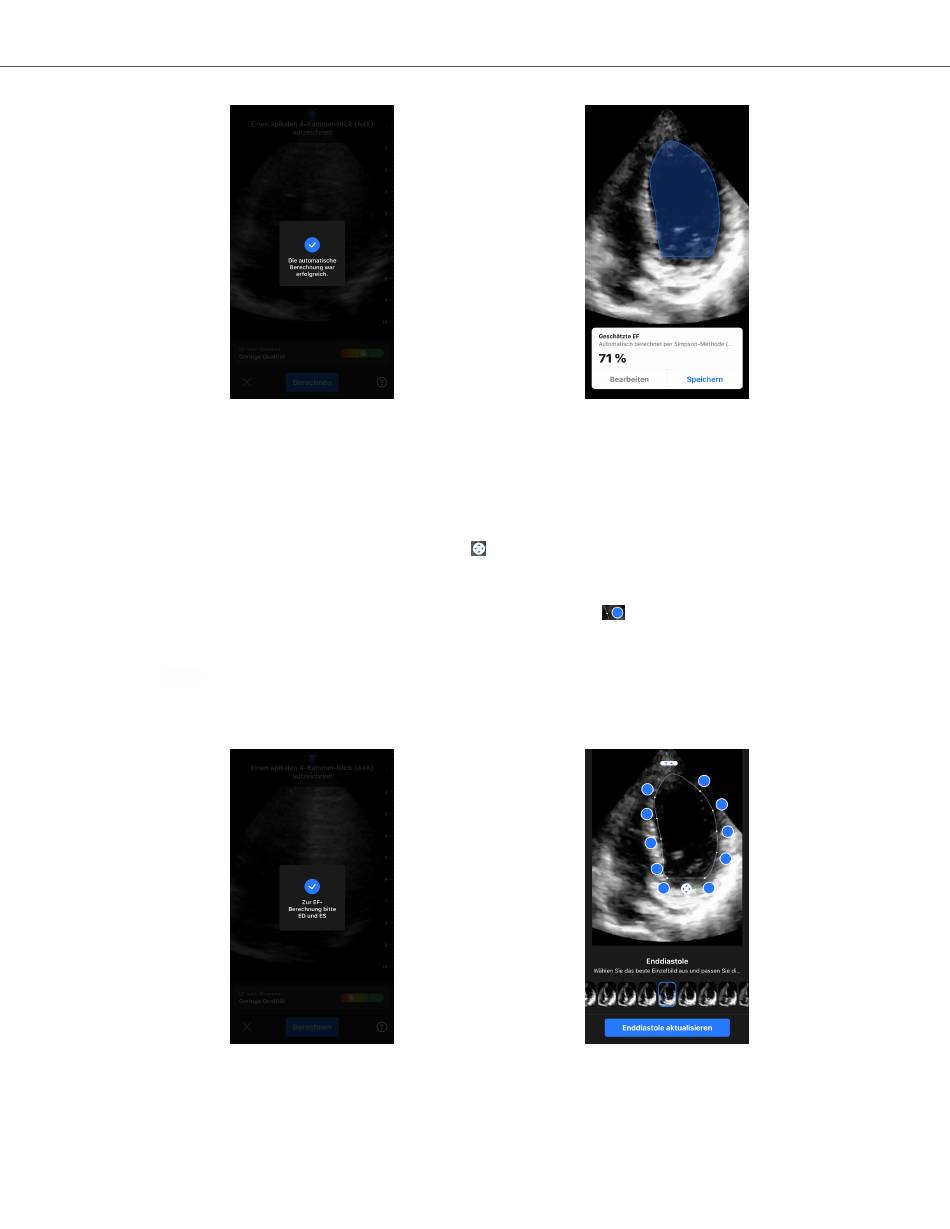

7. Wenn das Werkzeug die Ejektionsfraktion nicht berechnen kann oder Sie Ihr Ergebnis bearbeiten möchten,
werden Sie zum Bildschirm „Bearbeiten" weitergeleitet. Dort haben Sie die Möglichkeit, das enddiastolische
Einzelbild (ED) und die Kontur des linken Ventrikels einzustellen.
a. Blättern Sie durch die Einzelbilder am unteren Bildschirmrand zum entsprechenden Bild der ED.
b. Um die Position der Kontur insgesamt zu ändern, die zum Messen des Ventrikels verwendet wurde,
drücken und ziehen Sie den weißen Ankerpunkt
in der richtigen Position befindet.
c. Um die Position der Seiten der Kontur zu ändern, die zum Messen des Ventrikels verwendet wurde,
drücken und ziehen Sie den blauen Kreis, der den Anpassungspunkt
Lassen Sie den Anpassungspunkt los, wenn sich die Kontur in der richtigen Position befindet.
d. Um die Position des Apex der Kontur zu ändern, drücken und ziehen Sie die Apexanpassungsleiste
oben an der Kontur. Lassen Sie die Apexanpassungsleiste los, wenn sich die Kontur in der richtigen
Position befindet.
e. Wählen Sie nach Abschluss der Bearbeitungen „ED aktualisieren".
8. Führen Sie für Endsystole (ES) den gleichen Prozess wie oben beschrieben durch und wählen Sie nach
Abschluss „ES aktualisieren". Der Ergebnisbildschirm „Automatische Ejektionsfraktion" wird angezeigt und
die berechnete Ejektionsfraktion wird als eine Messung markiert, die mit der manuellen Simpson-Methode
durchgeführt wurde.
KI-unterstützte Werkzeuge
. Lassen Sie den Ankerpunkt los, wenn sich die Kontur
um die Kontur herum angibt.
