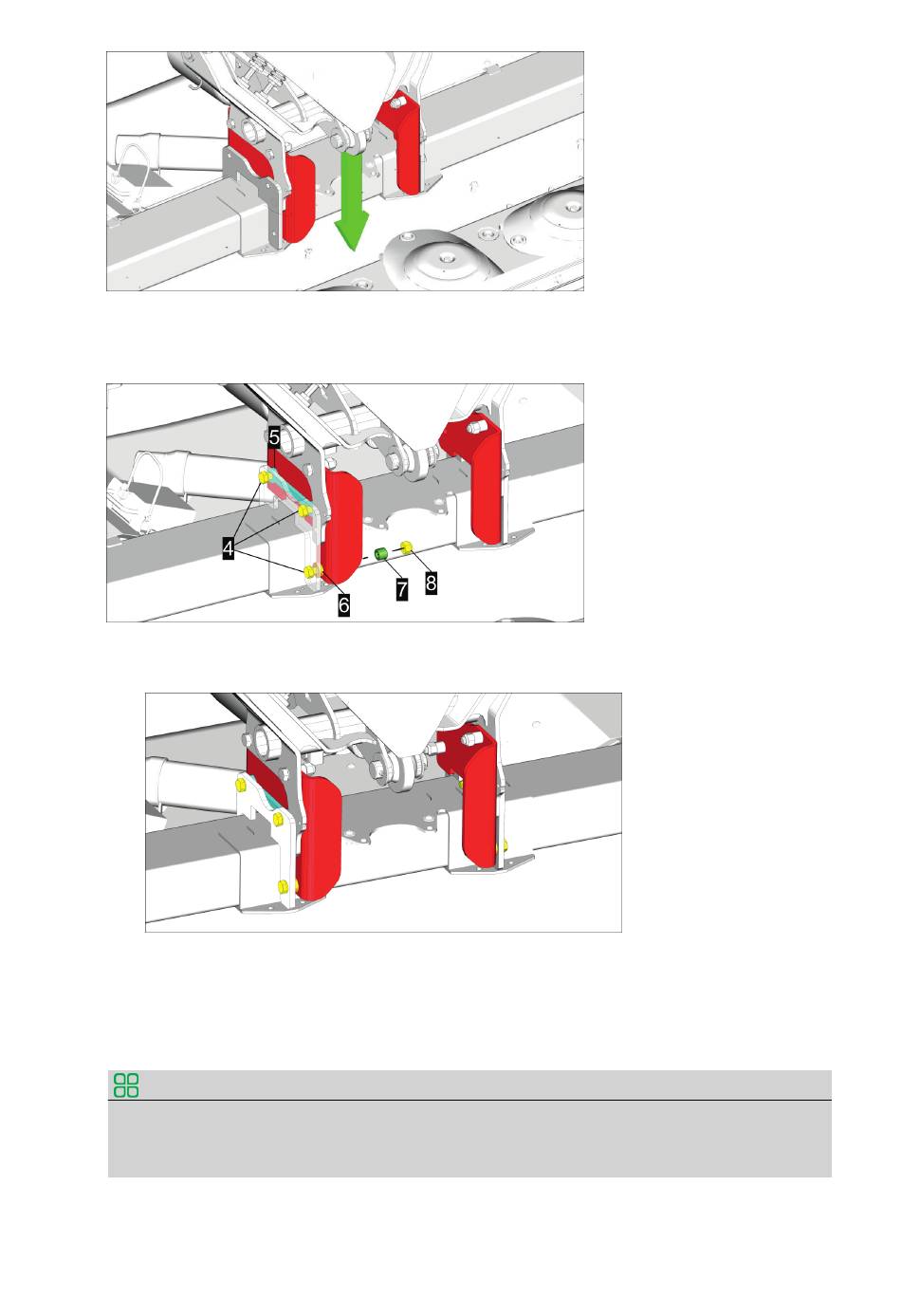

Abb.: Schutz transparent dargestellt
►
3x Schrauben (4) M16x80, Scheiben, Hülsen(7), Distanzblech (5) und Muttern (8) an-
bringen, wie abgebildet.
Abb.: Vorderer Schutz transparent dargestellt.
▷
Vorgang an der gegenüberliegenden Seite, sinngemäß gleich, durchführen.
Abb.: Vorderer Schutz transparent dargestellt.
►
Alle Verschraubungen festziehen.
►
Verschraubung der Hydraulikschläuche (2) am Schottstutzen, wie abgebildet, anbringen
und festziehen.
TIPP
Sollte die Schlauchlänge nicht ausreichend sein, die Schlauchschellen unter dem Rah-
men lockern, Hydraulikschläuche nach Bedarf nachziehen und Schlauchschelle wieder
festziehen.
3554.de-DE.80Y.0
Original-Betriebsanleitung EUROCAT F 3100
Betrieb
| 61
