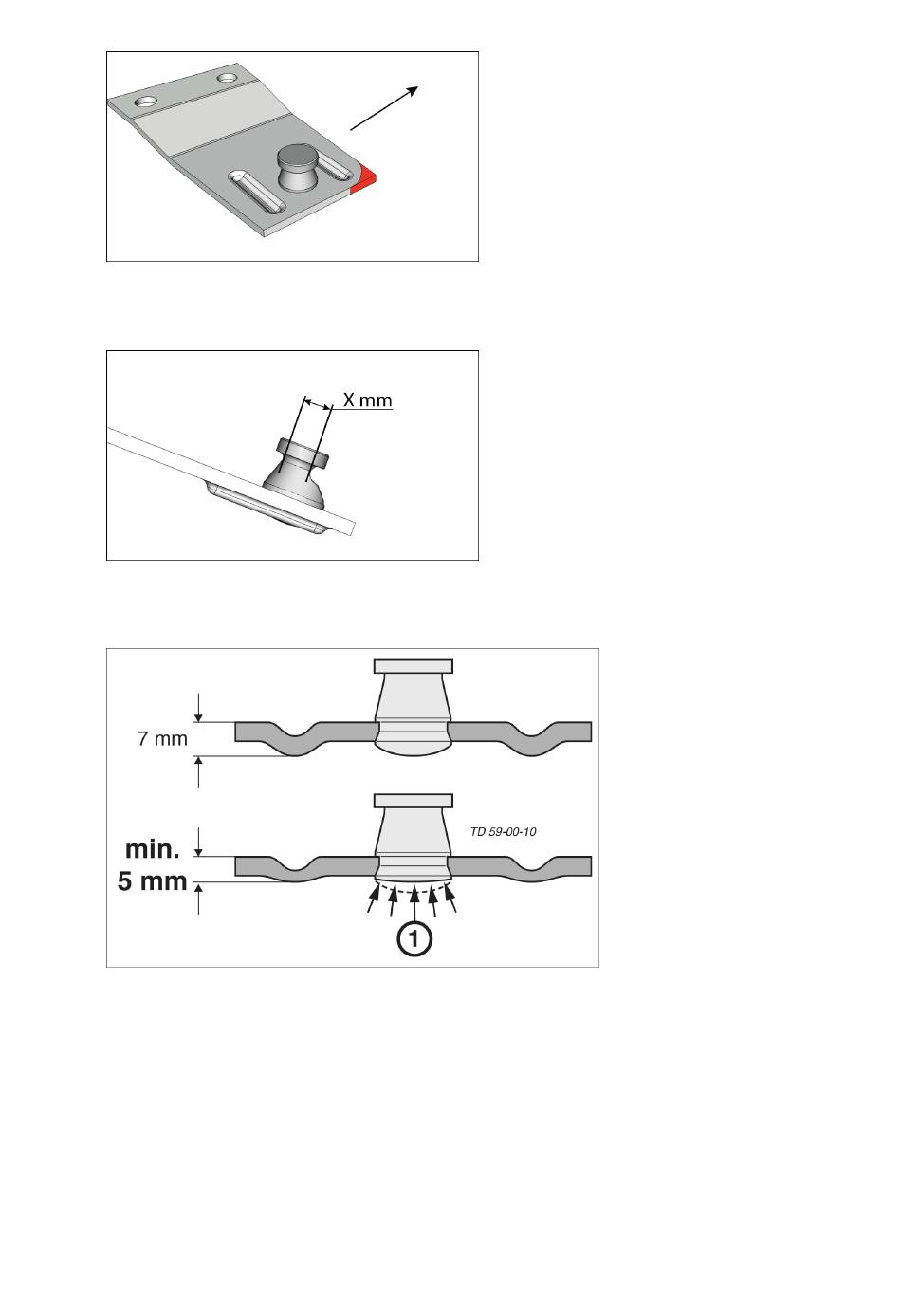

Die rote Markierung zeigt die maximal erlaubten Verschleißspuren am Klingenhalterpro-
fil.
Pfeil = Drehrichtung im Betrieb.
Der Klingenbolzen auf dem Klingenhalter darf im oberen Bereich des Konus bis auf X =
9mm Materialrestdicke abgenutzt werden.
Der Bolzenkopf darf keinerlei Abnutzungserscheinungen aufweisen.
Das Profilmaß des Klingenhalters darf 5mm nicht unterschreiten (Originalmaß 7mm).
Der Klingenbolzen-Nietkopf (1) darf maximal bis zur Unterkante der eingeprägten Ver-
stärkungsnasen des Klingenhalterprofils abgenutzt werden.
Der Klingenbolzen darf jedoch auf keinen Fall locker geworden sein und wackeln, oder
verdrehbar im Halterprofil sitzen.
▷
Erreichen die Verschleißspuren bei weitem nicht die dargestellten Ausmaße, dann
mit Schritt 4 fortfahren.
▷
Werden Verschleißspuren im dargestellten Ausmaß und darüber hinaus festge-
stellt, dann darf mit der Maschine nicht mehr weitergearbeitet werden. Mähklingen-
3554.de-DE.80Y.0
Zustandsorientierte Instandhaltung
Original-Betriebsanleitung EUROCAT F 3100
| 103
