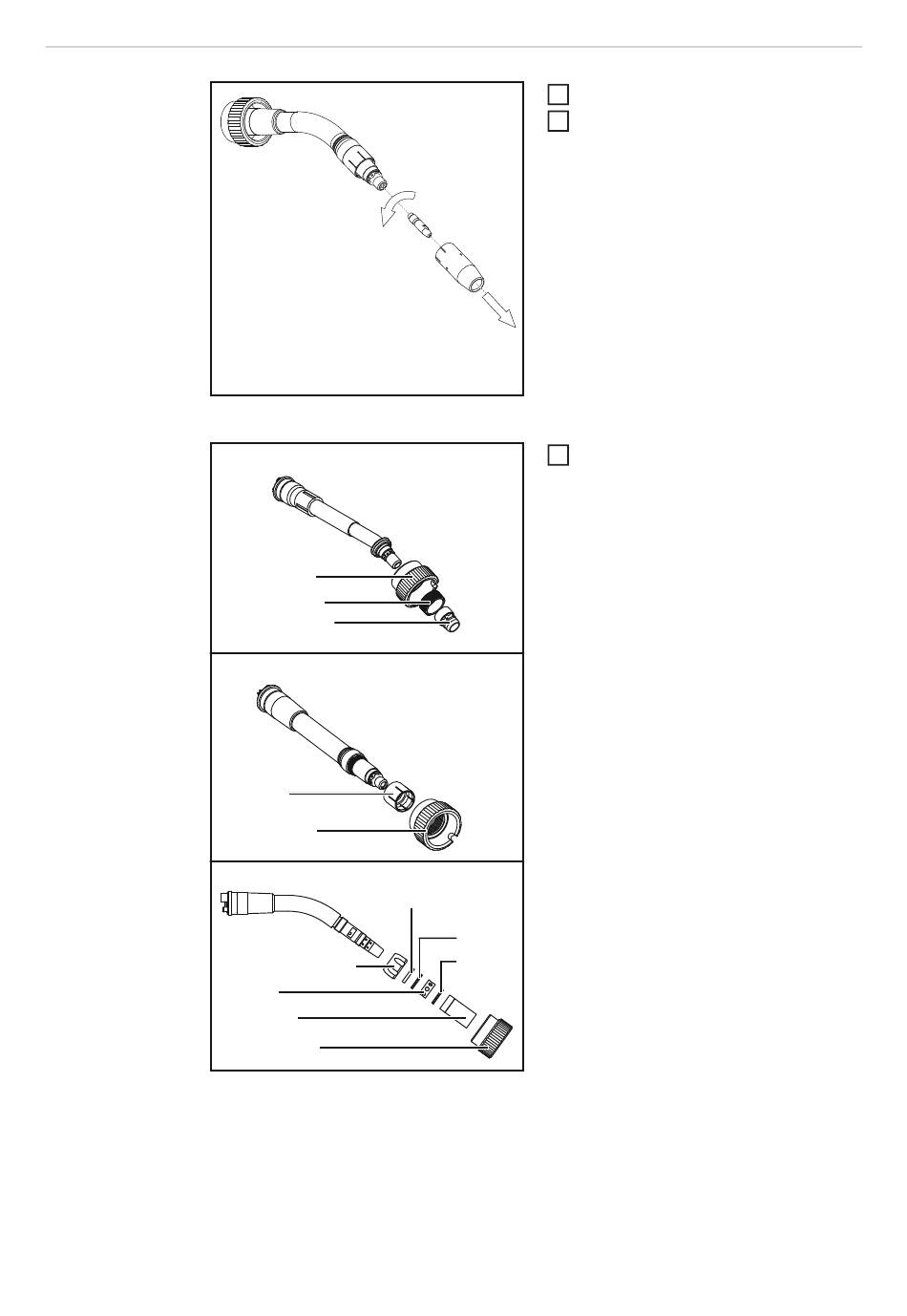

Préparer le coude
pour l'installation
Enlever la buse gaz et le tube de contact
Enlever les pièces d'usure
42
Robacta 280
(1)
(2)
(3)
Robacta 300 / 500 / 2500 / 5000
(2)
(1)
Robacta 700
(1)
(4)
(5)
(6)
1
2
3
Robacta 280:
(1)
(2)
(3)
Robacta 300 / 500 / 2500 / 5000:
(1)
(2)
Robacta 700:
(1)
(2)
(3)
(4)
(5)
(6)
(2)
(3)
(3)
Retirer la buse gaz
Dévisser le tube de contact au moyen
de la clé pour tube de contact :
Tubes de contact M6/M8 ... Clé pour
tube de contact SW 7 mm
Tubes de contact M10 ... Clé pour tube
de contact SW 8 mm
Enlever les pièces d'usure
Écrou-raccord
Écrou-support
Douille de fixation
Écrou-raccord
Douille de fixation
Écrou-raccord avant
Bague intermédiaire
Joint torique (2x)
Bague perforée
Douille isolante
Écrou-raccord
