Prostowanie koń-
cówki palnika
Nasadzić końcówkę palnika na mocowanie końcówki
palnika przyrządu kontrolnego Robacta.

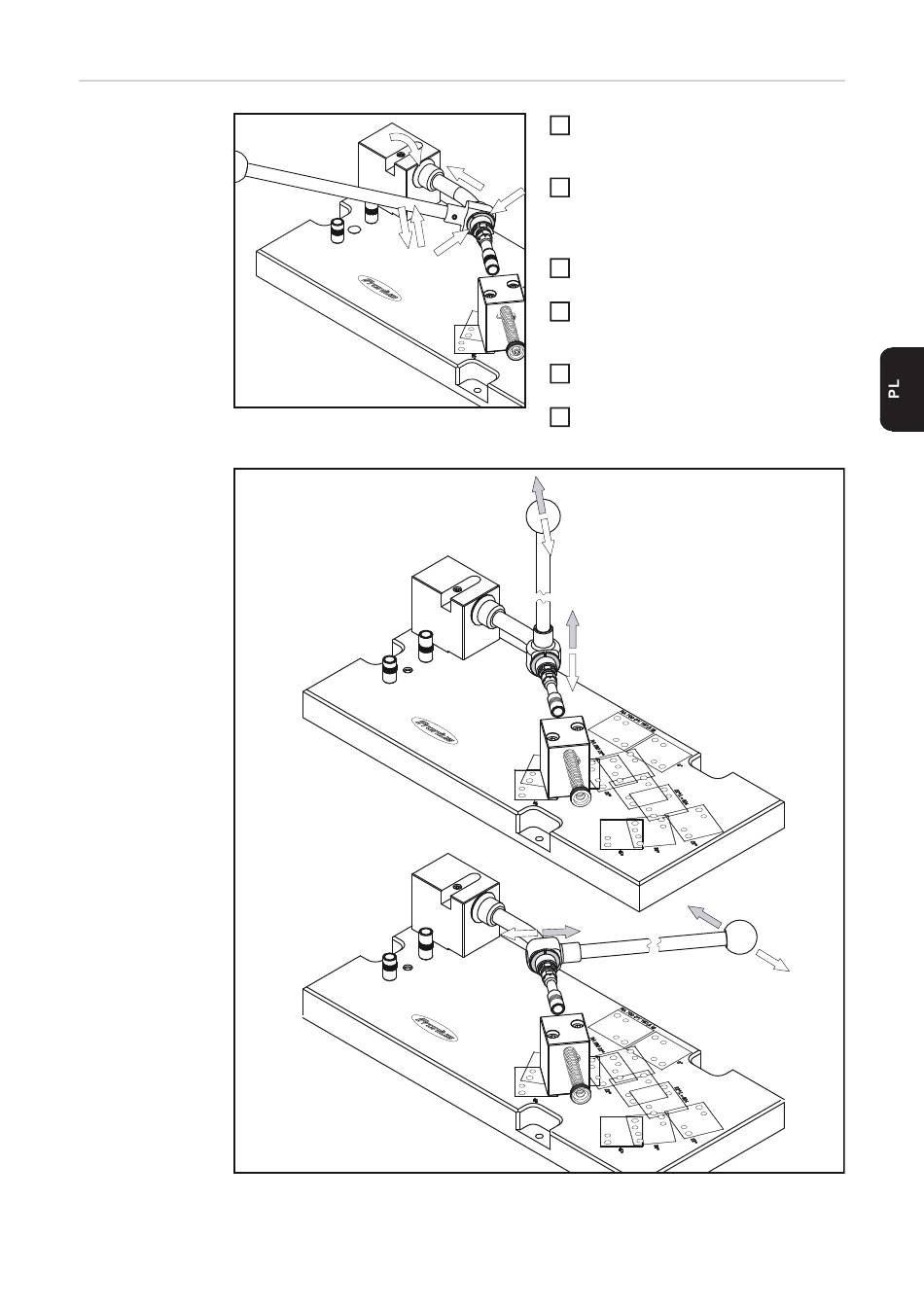

Prostowanie końcówki palnika w płaszczyźnie poziomej lub pionowej
2.
1.
4.
3.
5.
4.
Wsunąć końcówkę palnika do moco-
1
wania końcówki palnika płyty podsta-
wowej, aż do wyczucia oporu.
Zamocować końcówkę palnika w mo-
2
cowaniu końcówki palnika za pomocą
śruby z łbem o gnieździe sześciokąt-
nym M5 x 20 mm.
Nasunąć dźwignię prostującą na
3
końcówkę palnika.
Nasunąć na końcówkę palnika obejmę
4
prostującą z opaską do mocowania
dyszy gazowej.
Nasunąć dźwignię prostującą na obe-
5
jmę prostującą.
Wyprostować końcówkę palnika w
6
płaszczyźnie poziomej i/lub pionowej.
63
