Wassergekühlte Roboter-Schweißbrenner einrich-
ten
Gewindestück
und Düsenstock
überprüfen

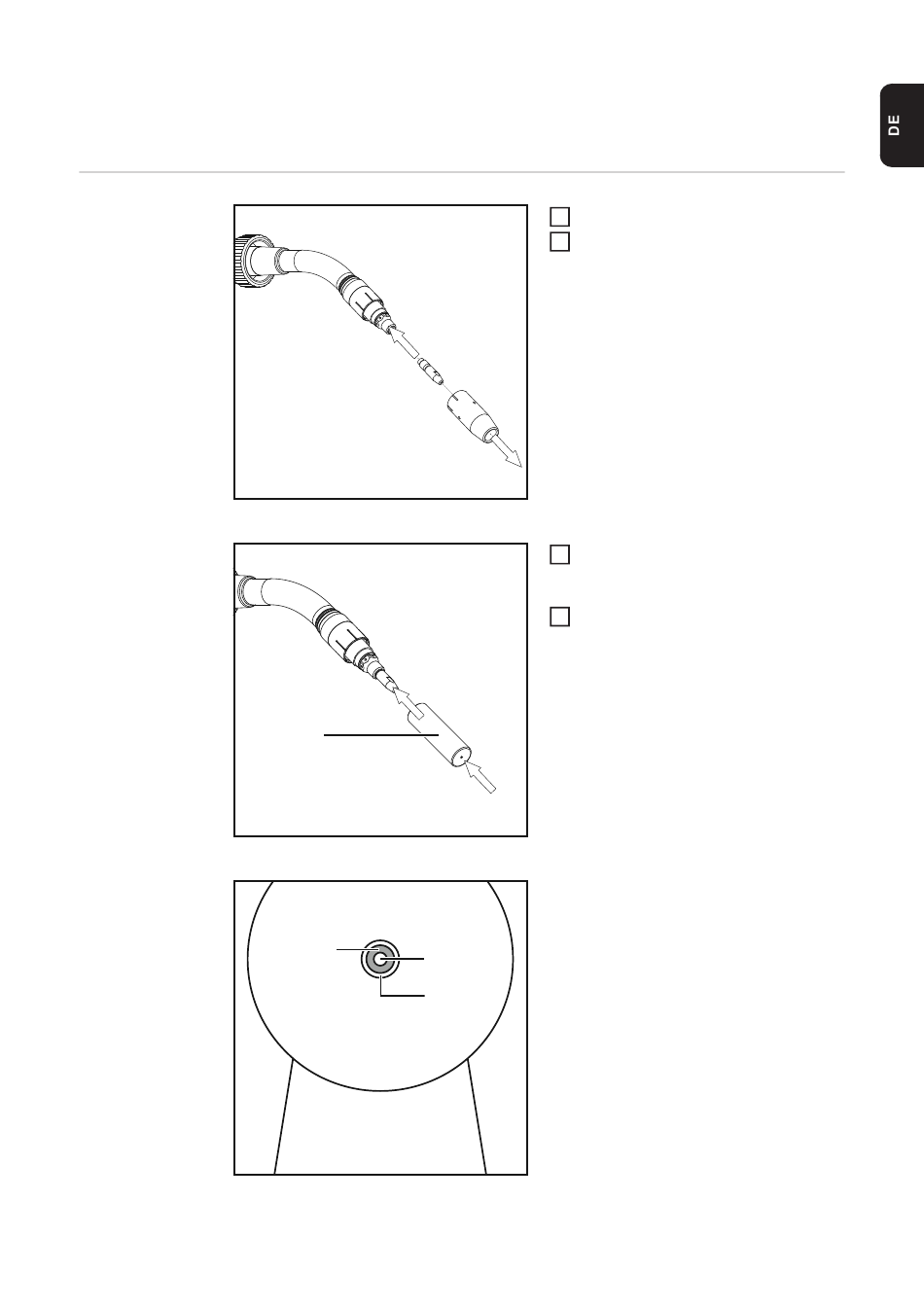

Gasdüse entfernen, neues Kontaktrohr einschrauben
Zentrierlehre aufstecken
Gewindestück / Düsenstock überprüfen
(2)
(3)
(1)
(2)
(3)
(4)
(5)
Gasdüse (1) entfernen
1
Neues Kontaktrohr (2) einschrauben
2
(1)
Zentrierlehre (3) aus dem entspre-
3
chenden Richt- und Prüfset Robacta
auf den Schweißbrenner stecken
Gewindestück und Düsenstock über-
4
prüfen. Blickrichtung zum Prüfen (4)
(4)
Die Bohrung des Kontaktrohres muss in-
nerhalb der Bohrung der Zentrierlehre voll-
ständig sichtbar sein.
Wird keine zentrische Lage erreicht, Dü-
senstock oder Gewindestück austauschen.
Bei gelötetem Düsenstock Schweißbrenner
zur Reparatur an Fronius einsenden
(1) Zentrierlehre
(2) Kontaktrohr
(3) Bohrung Kontaktrohr
(4) Bohrung Zentrierlehre
(5) Schweißbrenner
