Gasgekühlte Roboter-Schweißbrenner einrichten
Rohrbogen für
das Einrichten
vorbereiten

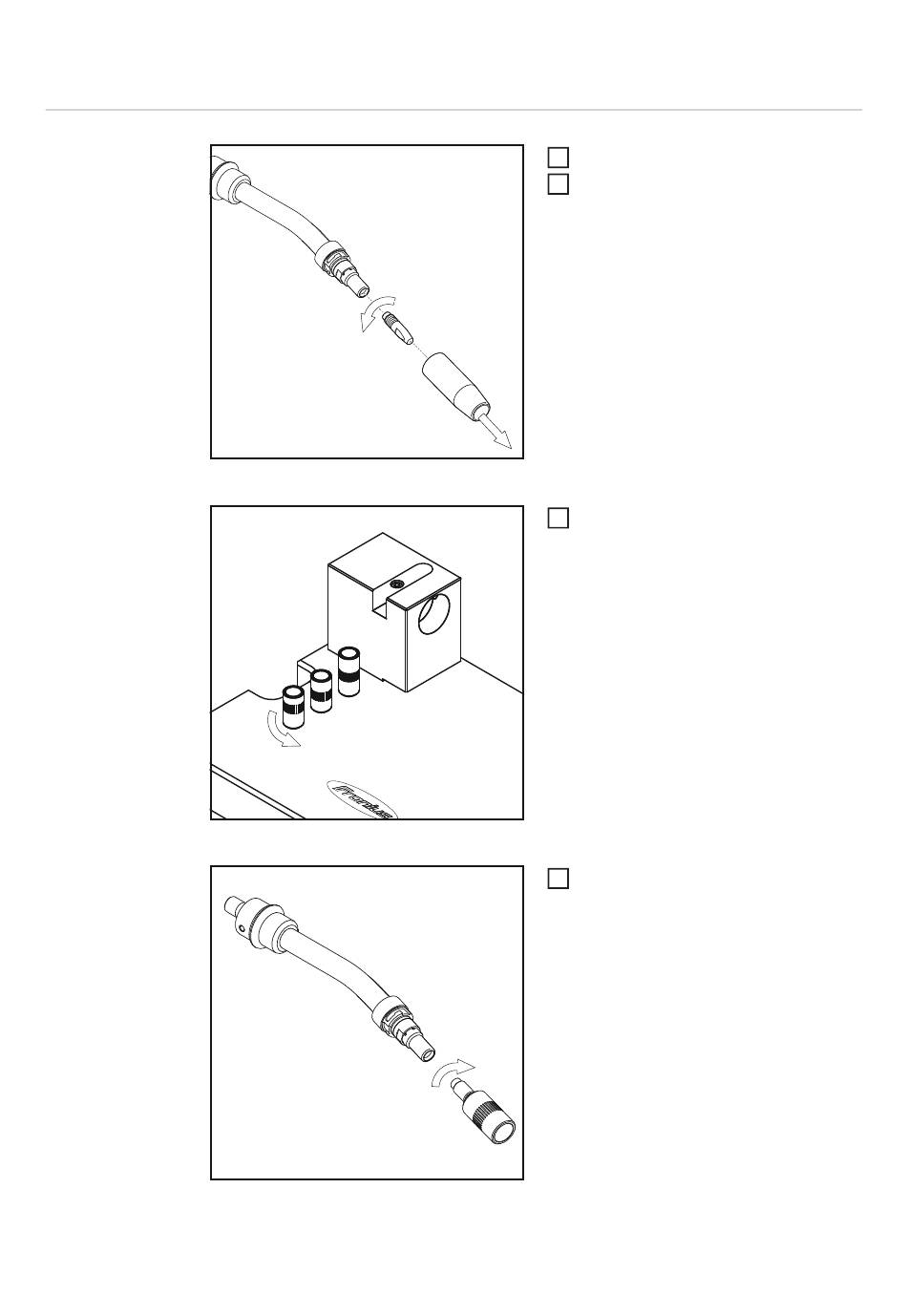

Gasdüse und Kontaktrohr entfernen
Zentrierhülse von der Grundplatte abschrauben
Zentrierhülse in Rohrbogen einschrauben
14
Gasdüse abnehmen
1
Kontaktrohr mittels Kontaktrohrschlüs-
2
sels abschrauben:
M6/M8-Kontaktrohre ...Kontaktrohr-
Schlüssel SW 7 mm
M10-Kontaktrohre ...Kontaktrohr-
Schlüssel SW 8 mm
Zentrierhülse von der Grundplatte ab-
3
schrauben:
Zentrierhülse M10 für Robacta MTG
4000
Zentrierhülse M8 für Robacta MTG
2500
Zentrierhülse anstelle des Kontaktroh-
4
res in den Rohrbogen einschrauben
